10. Явления в pnp, npn – структурах. Принцип действия биполярного транзистора.
В зависимости от принципа действия и конструктивных признаков транзисторы подразделяются на два больших класса: Биполярные и полевые.

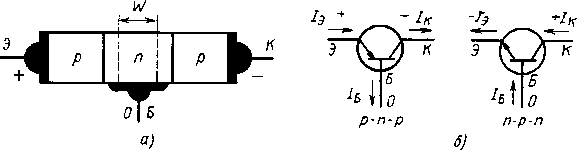

Биполярными транзисторами называют полупроводниковые приборы с двумя или несколькими взаимодействующими электрическими p-n-переходами и тремя выводами или более, усилительные свойства которых обусловлены явлениями инжекции и экстракции неосновных носителей заряда. В настоящее время широко используют биполярные транзисторы с двумя p-n-переходами, к которым чаще всего и относят этот термин. Они состоят из чередующихся областей (слоев) полупроводника, имеющих электропроводности различных типов. В зависимости от типа электропроводности наружных слоев различают транзисторы р-п-р и n-p-n-типов.
Транзисторы, в которых p-n-переходы создаются у поверхностей соприкосновения полупроводниковых слоев, называют плоскостными.
При подключении напряжений к отдельным слоям биполярного транзистора оказывается, что к одному переходу приложено прямое напряжение, к другому — обратное. При этом переход, к которому при нормальном включении приложено прямое напряжение, называют эмиттерным, а соответствующий наружный слой — эмиттером (Э); средний слой называют базой (Б). Второй переход, смещенный приложенным напряжением в обратном направлении, называют коллекторным, а соответствующий наружный слой — коллектором (К).
Однотипность слоев коллектора и эмиттера позволяет при включении менять их местами. Такое включение называется инверсным. При инверсном включении параметры реального транзистора существенно отличаются от параметров при нормальном включении.
В зависимости от технологии изготовления транзистора концентрация примесей в базе может быть распределена равномерно или неравномерно. При равномерном распределении внутреннее электрическое поле отсутствует и неосновные носители заряда, попавшие в базу, движутся в ней вследствие процесса диффузии. Такие транзисторы называют диффузионными или бездрейфовыми.
При неравномерном распределении концентрации примесей в базе имеется внутреннее электрическое поле (при сохранении в целом электронейтральности базы) и неосновные носители заряда движутся в ней в результате дрейфа и диффузии, причем дрейф играет доминирующую роль. Такие транзисторы называют дрейфовыми. Понятие «диффузионный транзистор» отражает основные процессы, происходящие в базе, поэтому его не следует путать с технологическим процессом получения p-n-переходов.
При изготовлении транзисторов эмиттер и коллектор выполняют низкоомными, а базу - относительно высокоомной (десятки - сотни Ом). При этом удельное сопротивление области эмиттера несколько меньше, чем области коллектора.
При
подключении к электродам транзистора
напряжений UэБ
и Uкв
эмиттерный переход смещается в прямом
направлении, а коллекторный - в обратном.
В результате снижения потенциального
барьера дырки из области эмиттера
диффундируют через p-n-переход в область
базы (инжекция дырок), а электроны - из
области базы в область эмиттера. Так
как удельное сопротивление базы высокое,
дырочный поток носителей заряда
преобладает над электронным. Поэтому
последним в первом приближении можно
пренебречь. Для количественной оценки
составляющих полного тока р-я-перехода
используют коэффициент
инжекции
где /Эр и /Эп—дырочная и электронная
составляющие тока p-n-перехода; /э —
полный ток p-n-перехода.
Дырки
в базе являются неосновными носителями
заряда и свободно проходят через запертый
коллекторный р-и-переход в область
коллектора. За время, определяемое
постоянной времени диэлектрической
релаксации те, они компенсируются
электронами, создающими ток коллектора
и приходящими из внешней цепи. Если бы
рекомбинация в базе отсутствовала и
существовала бы чисто односторонняя
инжекция, то все носители заряда,
инжектированные эмиттером, достигали
бы коллекторного перехода и ток эмиттера
был бы равен току коллектора. В
действительности только часть у тока
эмиттера составляют дырки и только
часть их y. доходит до коллекторного
перехода. Поэтому ток коллектора,
вызванный инжекцией неосновных
носителей заряда через эмиттерный
переход, равен
где
а - коэффициент передачи эмиттерного
тока.
