74. Схемотехника и принцип действия триггеров Шмитта

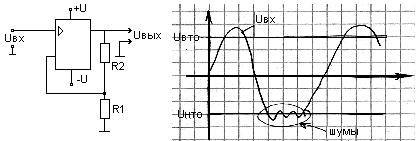

Триггер Шмидта

U_вто=(+U_нас)R1/(R1+R2)

U_нто=(-U_нас) R1/(R1+R2)

Т риггер Шмидта – это компаратор с гистерезисом.

U_оп полож-ой полярности подается от отдельного источника питания на делитель R₁-R₂-R₃, причем R₃ коммутируется ключом VT1, управл-е кот. обеспечивается компаратором DA1. При отрицательном выходном напряжении ключ VT1 разомкнут.

U `_оп=U_вто=U_оп(R₁+R₂)/ (R₁+R₂+R₃)

Диод VD1 ограничивает U_бэ на уровне 0,7 В. При полож-ом U_вых DA1 замыкается VT1.

U `_оп=U_нто=U_опR₁/(R₁+R₂)+U_кэ.нас

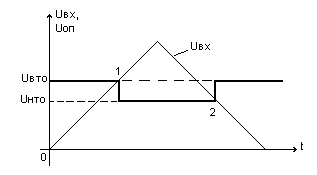

• U_вто>U_вх

Т.к. U_вто=U`_оп→на инв.входе

U_вых=-U_VD2=-0,7 B

Ключ VT1 разомкнут

• U_вто≤U_вх

U_вых скачком меняется до U_ст.ном , VT1 переходит в замкнутое состояние.

Следующий момент сравнения происходит в т.2

75. Типовые схемы измерительных усилителей.

Предназначены для усиления слабых разностей напряжений, снимаемых с датчиков технологической информации на фоне значительных по амплитуде синфазных сигналов, уровень которых может превышать уровень полезного сигнала.

Основная задача, к-ую решает ИУ – усиление полезного дифференц-го сигнала и как можно сильного ослабления синфазного сигнала (помехи).

Требования:

1. должны иметь дифференц вход;

2. возможно больший коэф ослабления синфазного сигнала K_OCC 80 Дб;

3. низкий уровень сдвига нулевого уровня (малое значение напр сдвига);

4. высокое R_BX;

5. возможность линейноо регулирования коэф усиления.

Усилители сигнала датчика:

В качестве датчика могут использоваться:

• фоторезисторы;

• термисторы;

• тензодатчики;

• термопары (приводит к появлению ЭДС)

Сигнал с измерительного моста должен быть усилен ИУ – схема:

Д ля получения К_ОСС > 80 Дб необходима очень точная подгонка R_OC и R₁: , т.к. с известной долей точности коэф ослабления синфазных сигналов зависит от небаланса значений сопротивлений этих резисторов.

Н.: 1. Имеет низкое входное сопротивление. Улучить значение позволяют ОУ, входной каскад к-ых реализован на МОП-структурах.

2. Невозможность изменения коэф усиления:
