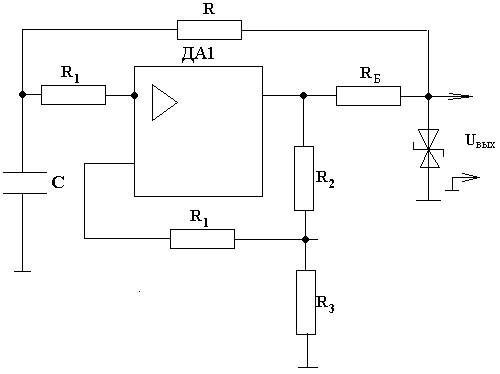

70. Генератор колебаний прямоугольной формы.

R₁>>R₂ и R₃

- коэффициент ОС

ДА1- компаратор

На неинвертирующий вход ДА1 поступает U_ОП с делителя R₂, R₃ подключённого к выходу компаратора.

U_ОП=

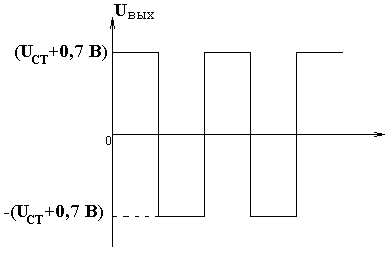

Допустим в данный момент компаратор переключился с ”-” на ”+” и с этого момента начинается перезарядка конденсатора в цепи обратной связи с ”-” на ”+”. Это напряжение U_C сравнивается с опорным, в момент U_C=U_ОП компаратор меняет состояние выхода амплитуды. U_ВЫХ стабилизирована, что способствует поддержке выходную частоту генерации с высокой точностью

R_Б для задания требует тока стабилизации

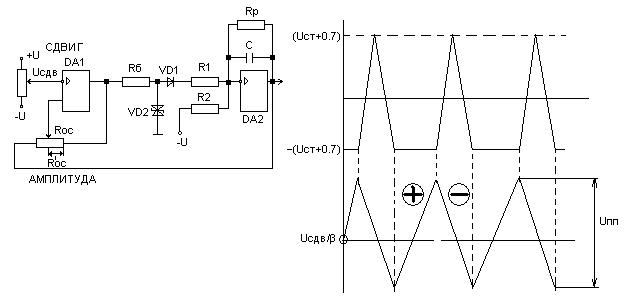

71. Генератор сигналов треугольной формы.

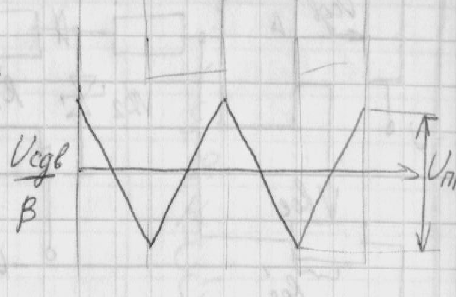

Однократное интегрирование сигналов прямоугольной формы дает линейно изменяющееся напряжение – напряжение треугольной формы.

(1); (2); (3).

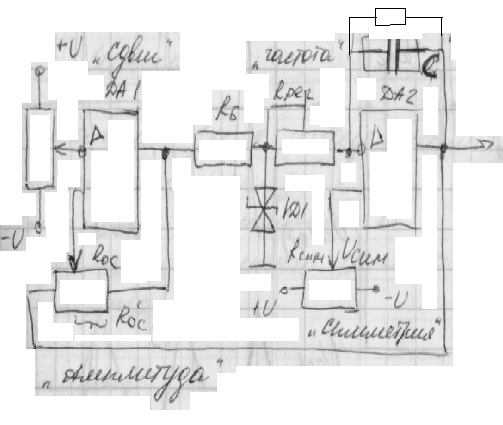

Н а ОУ ДА1 реализован генератор прямоугольных импульсов, стабилизированное по амплитуде, интегрируется микросхемой ДА2. За счет стабилизации напряжения входной ток микросхемы стабилен. U_ВЫХ линейно изменяется и поступает ч/з днлитель ОС на вход компаратора, где сравняется с U_СДВ, когда U_С= U_СДВ происходит переключение компаратора. Частоту генерации можно регулировать потенциометром. Амплитуда U_ОП, поступ-я на вход ДА1 определяется по формуле (3). Напряжение сдвига позволяет сместить кривую напряжения по вертикали.

R_РАЗР – частотная коррекция; размах U_ВЫХ определяется выражением (2).

72. Генератор линейного пилообразного напряжения.

R₂>>R₁

Наклон Uвых со знаком “-“ осущ-ся зарядом С через R₁. Работает аналогично генератору треугольной формы.

73. Схемотехника, и принцип работы компораторов на оу.

Компораторы-это устройства, которые позволяют сравнивать 2 напряжения и в момент их равенства изменять состояние выхода.

Требования:

1)малое значения U_СДВ

2)малое значение дрейфа нуля сдвига

3) малое значение I_СМ

4)отсутствие самовозбуждения

5 )отсутствие дребезга контактов

1.В данном случае – однополярное питание (+) полярности.

2.На какой вход под-ся U(инверт. Или нет).

3.м.б. точка (+)выход. Сигнал(т.к.подается +U), U_НАС=U_П-1.

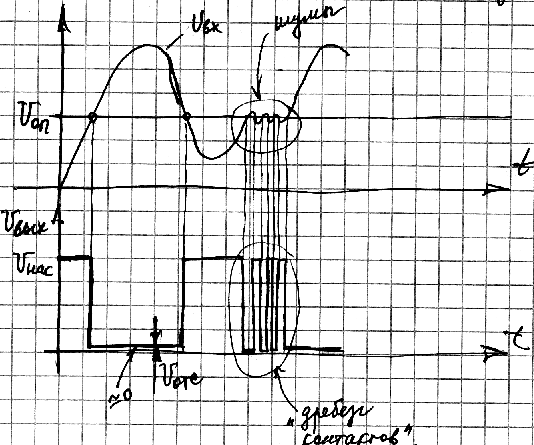

На участке U_ОП>U_ВХ => U_ВЫХ=+U_НАС, т.к. U_ОП(f) и подается на неинвертирующий вход. При U_ОП=U_ВХ(A-> ) происходит переключение U_ВЫХ=U_ОТС(-U_ПИТ отсутствует)

Недостаток: подвержензначит. Влиянию шумов(«дребезг контактов»)-ложное срабатывание компаратора.Для исключения этого явления в схему вводятся элементы, кот. Обеспечивают гистерезис, в рез-те понижается точность, но увелич-ся устойчивость к воздействию внешних помех.

Точность: U_ВХ- U_ОП= (U_ОП=2.5 В)

Относительное изменение U_ВХ:

(2 означ., что измен-ия происх. )

Гистерезис обеспечивается 2-мяуровнями U_ОП, когда при изм. U_ВХ от низк. Знач. к б. высокому. Это знач. U_ОП называется U_СТО (верхняя точка опрокидывания).

Компаратор с гистерезисом наз-ся триггером Шмидта.
