5 . Поведение p-n-структуры при воздействии прямого и обратного напряжений.
П
одача
к р-области положительного заряда, а к
n-области
―
отрицательный,
приводит
к тому, что за счет энергии источника
питания, дырки р-области получают
дополнительную энергию, преодолевают
потенциальный барьер и, скомпенсировав
часть ионов акцепторв, уменьшают ширину
р-n
перехода. С другой стороны электроны,
отталкиваясь от отрицательного полюса
источника питания, компенсируют часть
ионов доноров, так же понижая ширину
потенциального барьера. В результате
этого даже при незначительном напряжении
0.1В в структуре образуется результатирующий
ток, который называется прямым. Приложение
UПР
приводит к увеличению проводимости.
П
ри

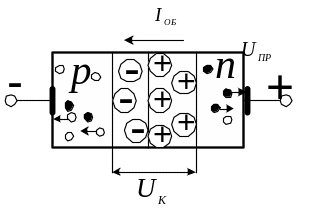

другой полярности получим: дырки и
электроны в областях,где они являются
основными, смещаются в глубину кристалла
=> увеличивается концентрация ионов
доноров и ионов акцепторов соответственно=>
увеличивается высота потенциального
барьера (↑UК).
Создаётся широкая зона, в которой
отсутствуют носители зарядов, структура
обладает высоким сопротивлением=>
электрический ток в ней протекать не
может. Тем не менее в ней образуется
обратный ток засчёт наличия неосновных
носителей зарядов. Для неосновных
носителей это поле является ускоряющим.
Обратный ток фактически не зависит от
внешнего напряжения IОБ=const
(ток насыщения), потому что он образован
носителями зарядов проводника собственной
проводимости.
UК=UК0+UОБ
6.ВАХ р-n перехода, температурные и частотные свой-ва р-n перехода.
Диод- п/п прибор имеющий 2 выхода , принцип действия которого основан на процессах р-n перехода.
,где
q
-Заряд
электрона;U-Напряжение
приложенное к диоду; К-
Постоянная Больцмана; Т-температура
перехода;
Если
приложено Uпр
,то
Е
I
ВАХ реального диода отличается от идеального
В реальном диоде при его прямом включении требуется некоторое начальное напряжение, для того чтобы в структуре появился ток.
Обратная ветвь диода характеризуется некоторым мах значением напряжения
при котором резкое увеличение тока. Наступает электрический(обратимый), а
затем тепловой( не обратимый) пробой.
Т
емпературные
свойства
Прямое U не сильно зависит от Т т.к. прямой I определяется носителями материала примесной проводимости , а их концентрация ограничена. Более сильное воздействие Т оказывает на структуру, смещенную в обратном направлении.
При увеличении I в 2 раза на каждое увеличение Т на 10˚С.
Рабочая температура п/п на основе Ge составляет 70˚-80˚С
Si: Tпредельное=120-150˚С
Частотные свойства
Они определяют быстродействие диода. На частотные свойства влияют:
1)Барьерная емкость - образована ионами донорами и акцепторами, которые образуют электростатический заряд в области р-n перехода. Она определяется параметрами р-n перехода.
С=10-100
пФ
е- диэлектрическая проницаемость; S- площадь р-n перехода; δ-ширина р-n перехода
2)Диффузионная
емкость - образуется в результате
инжекции носителей зарядов из одной
области в другую.
Дырки перемещаясь из р области в n не успевают рекомбинировать в соседнии области и скапливаются в р-n переходе. Также и электроны. Создается заряд Q. Сдиф= 100-1000 пФ
Ч
астотные
свойства ограничивает барьерная емкость,
потому что диффузионная шунтирована
относительно малым активным сопротивлением
р-n
перехода
Rc>Rпр
