66. Схема выборки-хранения.

Предназначена для хранения в течении определенного времени значения, зафиксированного в момент прохождения сигнала выборки , опр. на тот момент времени уровня сигнала. Используется в аналого-цифровых преобразователях, каналах сбора информации.

Входное напряжение поступает через буфер DA1(повторитель напряжения) на конденсатор C при

условии, что VT3 замкнут, т.е. транзистор в проводящем состоянии. Срабатывание ключа происходит по сигналу U_УПР включается VT1, затем VT2, и положительный потенциал +U запирает диод VD1, через который раньше поступал -U и запирал VT3. После запирания VD1 на затворах через R_ЗАТВ

подается напряжение, приводящее к срабатыванию ключа. Выходной буфер DA2 препятствует разряду C и должен иметь высокое входное сопротивление. Для этой же цели служит R. Время выборки t_Вдолжно быть не менее 10τ_с. R_СИ – сопротивление сток-исток транзистора VT3 во включенном состоянии. За время хранения падение напряжения ΔU составляет ΔU=(I_УТ/С)*t_ХР

67. Схема выделения модуля.

(ТОЧНЫЙ ВЫПРЯМИТЕЛЬ)

Для выпрямления напряж традиционные сх непригодны, т. к. падение напряж превышает U_ВХ.

В точных сх выпрямления, кот исп-ся в измерит приборах переменного тока, в сх сбора и обработки инф-ции применяются выпрямители, работающие с ОУ, при этом диоды вкл в цепь ОС ОУ и U_ПР диода снижается в А раз.

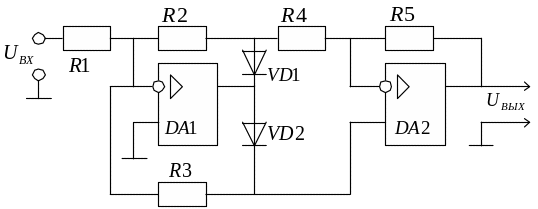

Схема:

Зависимость U_ВЫХ=f(U_ВХ)

При (+)U_ВХ на вых ДА1 (-)U_ВЫХ1; VD1 открыт, сигнал поступает на инверт вх ДА2, кот явл-ся инверт-им усилителем; R3 подкл к неинверт вх ДА2 через суммирующую точку к земле. С вых ДА2 получ (+) сигнал.

К_ДА1=1 К_ДА2=1 К_СХЕМЫ=1

При (-)U_ВХ VD1 закрывается, а VD2 откр-ся. Сигнал идёт на неинверт вх ДА2 через VD2 с вых ДА1. При этом ДА2 явл-ся неинверт-им усил-ем.
