49. Дифференциальный каскад. Принцип работы, оос по току. Реакция каскада на воздействие синфазного сигнала, помехи и на различные варианты асинфазных сигналов, поступающих на входы дк.
ДК
является базовым элементом аналоговых
микросхем, это УПТ (усилитель пост.
тока).

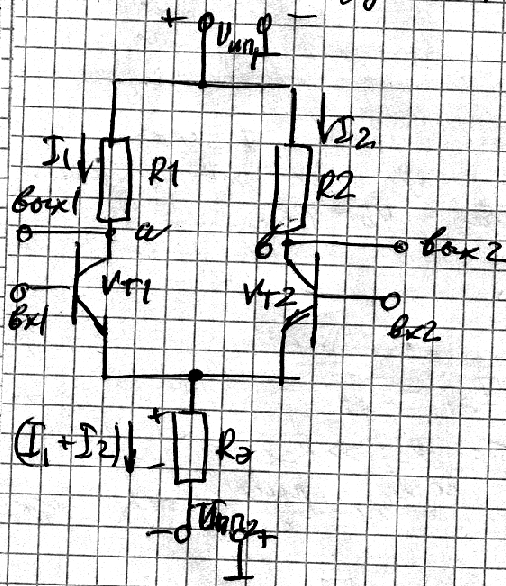

ДК состоит из двух одинаковых сопротивлений R1=R2 двух транзисторов VT1 иVT2 c одинаковыми параметрами, и двух источников питания Uип1 и Uип2. При включении источников питания + потенциал источника ИП2 через входные цепи источника входного сигнала поступает на базы транзисторов VT1 и VT2 смещая их в равной степени, поэтому рабочая точка на двух идентичных передаточных характеристиках транзисторов VT1 и VT2 совпадают. Транзисторы открыты в равной мере и через резисторы R1 и R2 протекают равные токи I1 и I2.
I1=I2=Iкр=I
I1R1=I2R2
=>
Е
сли
мы подсоединим между точками a
и b,
которые являются выходными ДК,
сопротивления нагрузки, то при Uвх=0,
Uвых=0
и Iн=0.
Такой режим называется режимом по постоянному току (режим покоя).
Если пренебречь базовыми токами транзистора, то через сопротивление Rэ потечет сумма токов I1+I2=2I. Поскольку на Rэ образовано ООС по токуUБэр=UИП2-( I1+I2)RЭ => любые одновременные отклонения токов I1 и I2 независимо от причин их вызвавших компенсируются соответствующим изменением UБЭ.
Пр. : Если (I1+I2) увеличивается, то при UИП2=const UБэр уменьшается, пока I1+I2=сonst не останется на прежнем уровне.
I1+I2=2I=const
ООС поддерживает I1+I2 постоянной.
Точно таким же образом ведет себя ДК при подаче на его входы симфазных сигналов (сигналы, которые действуют одновременно на вход 1 и вход 2, со одной и той же полярностью, равными фазами и модулями).
ООС вступает в работу, стремясь поддерживать равенство I1=I2, тем точнее, чем больше RЭ, чем круче передаточная динамическая характеристика каскада и чем идентичнее параметры транзисторов VT1 и VT2.Таким образом в данном случае необходимо иметь высокое сопротивление RЭ для отклонения токов (по приращению I1 и I2) и небольшое его значение для режима работы по постоянному току.
Увеличение RЭ нежелательно, потому что в этом случае придется увеличивать UИП2, а значение его стандартизовано, для того, чтобы сохранить UБэр=const. В этом случае в качестве резистора RЭ используют транзисторную схему с неизменным IБ (так называют динамическую нагрузку).
Рассмотрим влияние на работу ДК асинфазных сигналов
Вх1:
+UВХ1
=>I+
I
Вх2: - UВХ2 =>I- I
2I=const
Обратная
связь не среагирует, т.к.
=const.
I1R1
увеличивается, I2R2
уменьшается =>
уменьшается
,
увеличивается.
Uвых1 ум-ся, Uвых2 ув-ся.
Если между выходом 1 и выходом 2 включить RН, то по нему пойдет ток, так как есть разность потенциалов.
Таким образом ДК реагирует на разность входных сигналов, поэтому называется дифферинциальным.
Если Вх1: -UВХ1
Вх2: + UВХ2 , то ДК сработает наоборот
Uвых1 ув-ся, Uвых2 ум-ся.
Пусть на Вх1: +UВХ1 =>I+ I/2
Вх2: UВХ2=0 =>I- I/2
В первый момент времени I получит приращение I+ I. Сумма токов изменится на I, в работу вступает ООС и для поддержания неизменной суммы токов перераспределяет I
I1R1 увеличивается, уменьшается , Uвых1 ум-ся - все изменения в 2 раза <
I2R2 уменьшается , увеличивается,Uвых2 ув-ся - все изменения в 2 раза <
В многокаскадной схеме используется один выход ДК, н-р, выход 2.
Рассмотрим каким образом влияет полярность вх. сигнала (пост. ток) или фаза вх. сигнала (перем. ток) при подаче их на вх1 или вх2.
Вх1: +UВХ1 =>I+ I/2
Вх2: UВХ2=0 =>I- I/2
I1R1 увеличивается, уменьшается , Uвых1 ум-ся
I2R2 уменьшается , увеличивается,Uвых2 ув-ся
Вход 1 в этом случае наз-ся неинвертирующим.
Теперь:
Вх1: UВХ1=0 =>I- I/2
Вх2: +UВХ2 =>I+ I/2
I1R1 уменьшается, увеличивается , Uвых1 ув-ся
I2R2 увеличивается , уменьшается,Uвых2 ум-ся
+ Uвх2 увеличивается, а Uвых2 ум-ся
Вход 2 наз-ся инвертирующим.
