Этот процесс сопровождается разрядом внутри паразитного конденсатора
Сзс, когда Uзи= Uси, а Uси в момент выключения начинает увеличиваться, Uзи уменьшается. Транзистор работает как интегратор Миллера, при этом Uзи=const и кривая образует «хвост» (хвостовой ток). Этот эффект затягивает процесс выключения. Когда Uзи ум-ся до Uзи< Uзи пор, => Iс=0, Uси=Uнас.
Интервал времени между точками Uзи=0,9 Uзи ном , Uси=0,9 Uси ном называется временем выключения.
МДПТ-транзистор с обычным обратным диодом. Во внутренней структуре имеет время переключения (t=150 -1800 нс). В мостовых схемах силовых инъекторов с целью рассасывания носителей зарядов параллельно каждому из составляющих схему транзисторов включают диод. При этом ув-ся время выключения ключа, возрастает di/dt, => самопроизвольное включение внутр. паразит. поляр. транзистора, поэтому для исключения этих явлений создают структуры с внутренним быстродействующим обратным диодом, который имеет малое время восстановления обратного сопротивления.
47. Структура, принцип действия и характеристики бтиз.

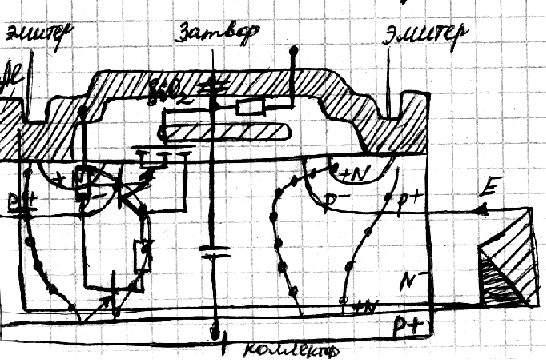

Имееют вертикальную структуру с двумя короткими каналами, но дополнительно имееют область p+, которая образует коллектор.
В исходном состоянии объёмный заряд под затвором препятствует прохождению Iс, включение транзистора осуществляется подачей на затвор относительно эмиттера положительного потенциала. При Uзэ > Uзэ пор происходит индуцирование 2-х коротких каналов, и включается в проводящее состояние внутренний биполярный транзистор р- (р+) N- N+ . Благодаря насыщению N области дырками, проводимость транзистора данного типа выше, чем структура МДПТ.
Различают 2 типа транзисторов данного класса:
С эффектом прониц-ти пространственного заряда
Без эффекта прониц-ти пространственного заряда
Достоинства 2 структуры:
меньшая зависимость времени переключения и величины хвост. тока от температуры
меньшее значение хвост. тока
возможность включения транзисторов без дополнит. элементов(за счёт положит. Т0 коэф. напряжения насыщения Uси)

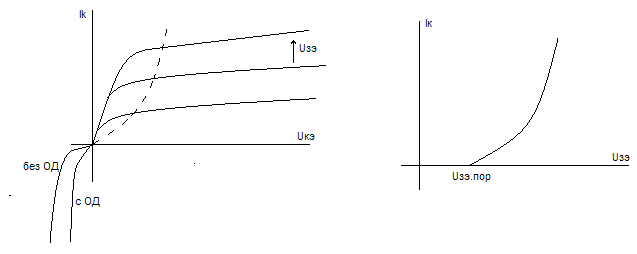

Выходные стокозатворные характеристики:
Принципиально транзистор не проводит в обратном направлении, но с целью увеличения скорости переключения используют схемы с обратным диодом.

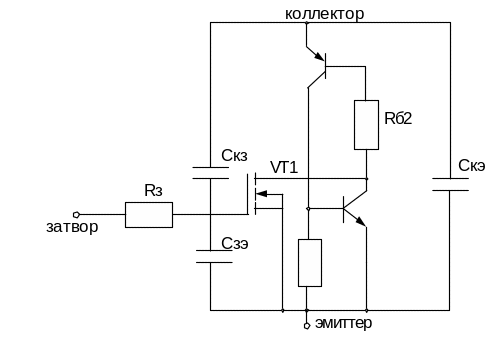

48. Эквивалентная схема, процессы переключения бтиз.
При подаче U на затвор включается внутренний транзистор VT1 и база транзистора VT2 насыщается электронами=>тр-р VT2 переходит в насыщенное состояние. Частично процессу способствует внутр. «+» связь по току между VT2 , VT3, составляющих внутри теристорную структуру. При некоторых предельных значениях di/dt транзистор может включаться самопроизвольно без приложенного управляющего напряжения (включ. аналогично денистору). Для исключения эффектов спонтанного включения применяется спец. технология.

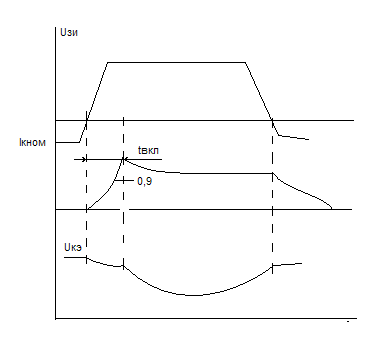

Временные
диаграммы:
При UЗИ>UЗИ ПОР IК ув-ся скачком до пикового значения, при этом Uкэ практически не меняется. При окончательном формировании каналов U ум-ся до UОСТ , IК ум-ся до IНАС. Интервал времени между точками UЗИ=0,1UЗЭ НОМ ; IК=0,9 IК НОМ – время включения.
Включения структуры:
Для включения тр-ра дост. обеспечить к.з. между затвором и эмиттером. В этом случае исключается влияние внешних эл. воздействий, поэтому в схемах управления тр-ром им-ся 2 ветви: 1) на включение, 2) на выключение(п/п ключ(короткозамыкатель))
В отличие от МДПТ процессу запирания соответствует подача на вход тр-ра «-»напряжения(-5-10 В) , оптим. значение UУПР=10В,
UMAX ПРЕД=20В, UОПТ==15В
При превышении U=20В происходит разрушение структуры.
Для искл. самопроизвольного включения тр-ра от наводок, которые заряжают входную емкость, необходимо на практике контролировать отключающее состояние устройства управления с выходным потенциалом =0. также желательно между затвором и эмиттером включить резистор (сопротивление неск. кОм).
Существует мягкое и жесткое включения тр-ров. При жестком – ток или напряжения не равны 0 и τ=L/R > T=1/fПЕРЕКЛ. В момент включения возникает сверхток коллектора, а при отключении- сверхнапряжение.
Мягкое- осущ-ся путём контроля переходов тока или напряжения через ноль. Этот режим исключает появление сверхтоков и перенапряжений

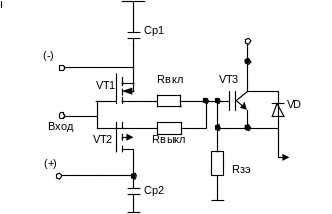

VT1 и VT2- маломощные ПТ:
VT1 работает на включение БТИЗа VT3, VT2-короткозамыкатель, RЗЭ обеспечивает устойчивую работу .
