27. Виды межкаскадной связи в усилителях. Ачх усилителя с ёмкостной связью.

Связь м/у каскадами м.б. образована 3-мя способами:

1. непостоянная (галь-ая)-используется в усилителях пост. тока, в цифровых или дискретных элементах, работающих в круговом режиме;

2. с помощью различных потоков (ёмкостная связь). Прим-ся в усилителях низкой частоты;

3. Трансформаторная связь- в мощных усилителях мощности.

Амплитудно-частотная характеристика показана на рис. Как видим, модуль Z_BX с увеличением частоты уменьшается и стремится к предельной величине R_б + Rэ. Фаза Z_BX отрицательна; она сначала возрастает (по модулю), достигает максимума, а затем асимптотически уменьшается до нуля. Анализируя функцию φ(ω), нетрудно показать, что она имеет максимум при частоте

-АЧХ для Z_вх

и что максимум тем ближе к 90°, чем больше √1+β_оеγ_δ.

Из формулы заменой оператора получаем частотную Характеристику коэффициента усиления:

где верхняя граничная частота ω_в есть величина, обратная постоянной времени т_в:

- АЧХ для Z_вых

Иногда представляет интерес частотная характеристика выходного сопро­тивления каскада. Подставив в выражение для Z*_к и выражение для β, после небольших преобразований получим искомую характерис­тику в следующем виде:

То, что выходное сопротивление на высоких частотах имеет конечную (хотя и очень малую) величину, объясняется приближенностью формулы. Амплитудно-частотная характеристика Z_BbIX в общем подобна характе­ристике Z_BХ на рис.

Максимальная (по модулю) фаза получается в данном случае при частоте

И оказывается тем ближе к 90°, чем больше τ_к и чем меньше τ_β.

28. Передаточная динамическая хар-ка каскада и режимы его работы.

В каскадах предварительного усиления сигнала д-ют токи и напр-я, имеющие сравнительно небольшую амплитуду. Синтез и анализ таких каскадов плана размещения сигналов в небольших пределах вызывает затруднение. В более мощных каскадах усиления действуют сигналы с гораздо большей амплитудой, что вызывает затруднения в плане получения искажения нелинейных токов и напряжений.

В этой связи применяется графический способ расчёта с пом. передаточной динамической хар-ки.

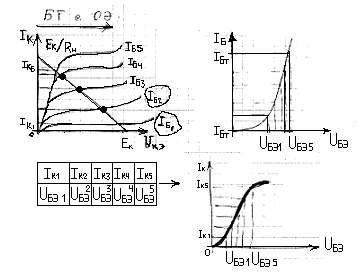

БТ с ОЭ: I_k=f(U_БЭ).

В зав-ти от того, в каком месте ПДХ располагается точка, различают след-е режимы работы каскада:

1. А

2. В

3. АВ

4. С

5. D

RC-усилители обычно работают в режиме А (ток коллектора всегда >0. При этом он увелич-ся или уменьшается в зав-ти от входного сигнала. В режиме В I_КН=0, поэтому ток коллектора м. только увеличиваться . При синусоидальном вх-ом сигнале в цепи коллектора протекают положт-е полуволны тока. Режим АВ явл-ся промежуточным для м/у режимами А и В. В режиме С на вход транзистора подаётся начальное запирающее напряжение, поэтому в цепи коллектора в каждый период вх. сигнала

Ток протекает в течении времени меньшего, чем половина периода. Режимом D называют ключевой режим работы (транзистор нах-ся или в режиме насыщения, или в режиме отсечки).

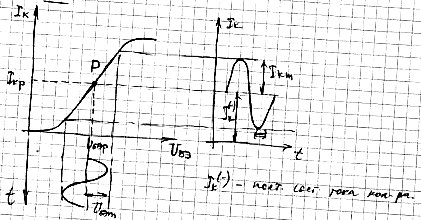

В режиме А.

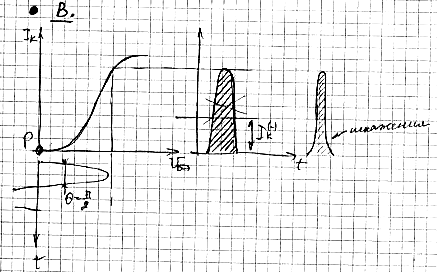

В режиме В.

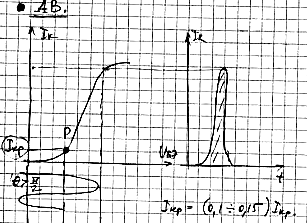

В режиме АВ.

В режиме С.
