Способы испытания водопровода на водоотдачу.
Для того чтобы знать технические возможности водопроводных сетей, их периодически проверяют на водоотдачу.
Испытание водопроводных сетей на водоотдачу производится следующими способами:
- объемным способом;
- с помощью пожарной колонки;
- с помощью специального ствола-водомера;
- при помощи передвижной пожарной техники.
По результатам испытаний разрабатывают практические мероприятия по совершенствованию противопожарного водоснабжения.
Испытание объёмным способом.
Этот способ измерения расхода воды из водопроводных сетей заключается в определении времени заполнения специально протарированных баков, как правило, вместимостью 500-1000 л.
В роли емкости допускается использовать пожарную автоцистерну с известным объемом заправочной емкости.
При этом способе расчёт расхода воды определяется с помощью формулы:
Q= W / t (л/с),
где W - объём бака, л; t - время заполнения бака, с.
Этот способ наиболее точен (погрешность не превышает +1-2 %).
Порядок испытания.
На пожарный гидрант устанавливается пожарная колонка.
К пожарной колонке присоединяются 2 напорно-всасывающих рукава длиной 4м или менее.
Рядом устанавливается соответствующая емкость с известным объемом, но не менее 500л.
Ключом на пожарной колонке полностью открывается пожарный гидрант с одновременным открытием напорных задвижек.
Одновременно оба напорно-всасывющих рукава вводятся в заправочную ёмкость и засекается время начала заполнения.
Определяется время заполнения заправочной ёмкости.
По полученному времени заполнения ёмкости по формуле определяется расход воды из пожарного гидранта.
Испытание с помощью пожарной колонки.
Пожарная колонка, применяемая для испытания этим способом предварительно тарируется, т.е. определяется расход воды в зависимости от показаний манометра.
Тарировка может проводиться объёмным способом с помощью мерного бака, как в первом способе испытания водопровода на водоотдачу.
При этом пожарная колонка при этом оборудуется заглушкой с манометром и сливным гладким патрубком из трубы диаметром 66мм и длиной 500мм (см. рисунок 1).
Испытание с помощью специального ствола-водомера.

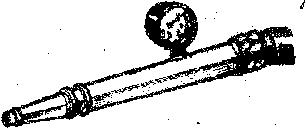

Ствол дополнительно оборудуется манометром и набором сменных насадок различных диаметров (см. рис 2).
Рис. 2 Ствол-водомер с манометром.
Порядок испытания.
На пожарный гидрант устанавливается пожарная колонка.
К одному из напорных патрубков на пожарной колонке непосредственно или через пожарный рукав, желательно меньшей длины, подсоединяется ствол-водомер с насадком определенного диаметра.
Ключом на пожарной колонке полностью открывается пожарный гидрант с одновременным открытием задвижки на напорном патрубке.
По показаниям манометра на стволе по графику (диаграмме) определяется расход воды.
Для более точного определения величины расхода меняют диаметр насадка на стволе и повторяют испытания.
