Лекция №2. Занятие 1.
Тема: Определение направлений в море.
Время:
Учебные цели: 1.Дать понятия студентам об основных линиях и плоскостях наблюдателя для ориентирования в море.
2. Дать понятия студентам о системах счёта направлений в море.
3. Дать понятия студентам об истинных направлениях для ориентирования в море.
Изучаемые вопросы:
1. Основные точки, линии и плоскости наблюдателя для ориентирования в море.
2. Системы счёта направлений в море.
3. Истинные направления для ориентирования в море.
Содержание лекции:
1. Основные точки, линии и плоскости наблюдателя для ориентирования в море.
Для определения положения наблюдателя, находящегося на корабле, относительно береговых объектов, встречных кораблей, определения направления движения корабля используются условные точки, линии и плоскости, от которых можно вести отсчёты направлений.
Предположим (Рис. 2), что наблюдатель находится на корабле в точке "А" (высотой глаза можно пренебречь, так как по сравнению с радиусом Земли она очень мала).
Через место наблюдателя перпендикулярно отвесной линии проведем плоскость "Н". Данная плоскость получила название плоскости истинного горизонта наблюдателя и для данного наблюдателя является также единственной.
Через отвесную линию наблюдателя и ось Земли проведем вертикальную плоскость "М", называемую плоскостью истинного меридиана наблюдателя.
Плоскость истинного меридиана наблюдателя в пересечении с плоскостью истинного горизонта наблюдателя дает единственную линию "север-юг" (" N-$ ") для данного наблюдателя, которая называется полуденной линией. Эта линия определяет из места наблюдателя направление на север ("N") и на юг ( "S" )• Направление от наблюдателя на север называют северной частью истинного меридиана, а направление от наблюдателя на юг - южной частью истинного меридиана.
Вертикальная плоскость "О", перпендикулярная плоскости истинного горизонта и плоскости истинного меридиана, называется плоскостью первого вертикала. Эта плоскость, пересекаясь с плоскостью истинного горизонта наблюдателя "Н", дает линию "восток - запад" '("E-W"). Если наблюдатель обращен лицом к северному полюсу, то справа от него направление на восток ("Е"), слева - направление на запад (" W ").
Линии " N-S " и "E-W " в любой точке Земли, за исключением полюсов, занимают вполне определенное положение и указывают главные направления в плоскости истинного горизонта наблюдателя.
Относительно указанных точек, линий, плоскостей определяется положение объектов на земной поверхности и задаются направления с одной точки на другую.
2. Системы счета направлений в море.
Решение основных задач кораблевождения связано с определением направлений. За начало отсчета направлений принимается направление истинного меридиана наблюдателя. В кораблевождении применяются три системы счета направлений в плоскости истинного горизонта наблюдателя: круговая, полукруговая и четвертная.

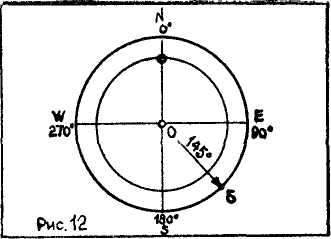

Круговая система счета направлений является основной. Для наблюдателя, расположенного в точке и0" (Рис. 12) плоскость истинного горизонта делится на 360°. За начало отсчета направлений принимается северная часть истинного меридиана, имеющая отсчет 0°.
Счет направлений осуществляется по часовой стрелке. Направления отсчитываются в целях и десятых долях градуса. Например, направление на предмет "Б" составляет 145,0°. В круговой системе счета направление на север соответствует 0°, на восток - 90°, на юг - 180°, на запад - 270°.

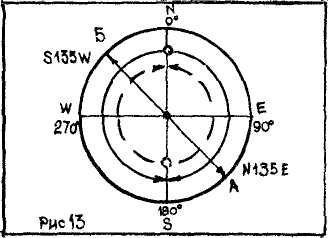

Полукруго в а я система счета направлений (Рис. 13) отличается от круговой тем, что счет направлений в этой системе может осуществляться как от северной части истинного меридиана (для северного полушария), так и от южной части истинного меридиана (для южного полушария),как в сторону восточной, так и в сторону западной части горизонта.
Чтобы избежать многозначности направлений в этой системе счета, кроме величины угла, характеризующего направление, обязательно указывается, от какой части меридиана ведется отсчет " N " или " S" и в какую сторону горизонта " W " или "Е" отсчитываются данные направления. Например, направление на ориентир "А" - N 135° Е, на ориентир "Б" - S 135°W . Полукруговая система применяется в морской астронавигации.
Четвертная система счета направлений. В этой системе горизонт делится линиями " А/ - S " и "Е -W " на четыре четверти: северо-восточную - " NЕ", юго-восточную - "SЕ", юго-западную - " S W " , северо-западную - " /VW". Начало счета направлений ведется от северной и южной части истинного меридиана в сторону востока или запада от 0° до 90° Рис. 14.
Каждому направлению, выраженному определенным углом, присваивается наименование четверти. Эта система счёта также применяется в морской астронавигации.
(Пример: 300°; А/ 60° W; S120° W; А/ W60° ).
Переход от одной системы счета к другой осуществляется приемами геометрии.
