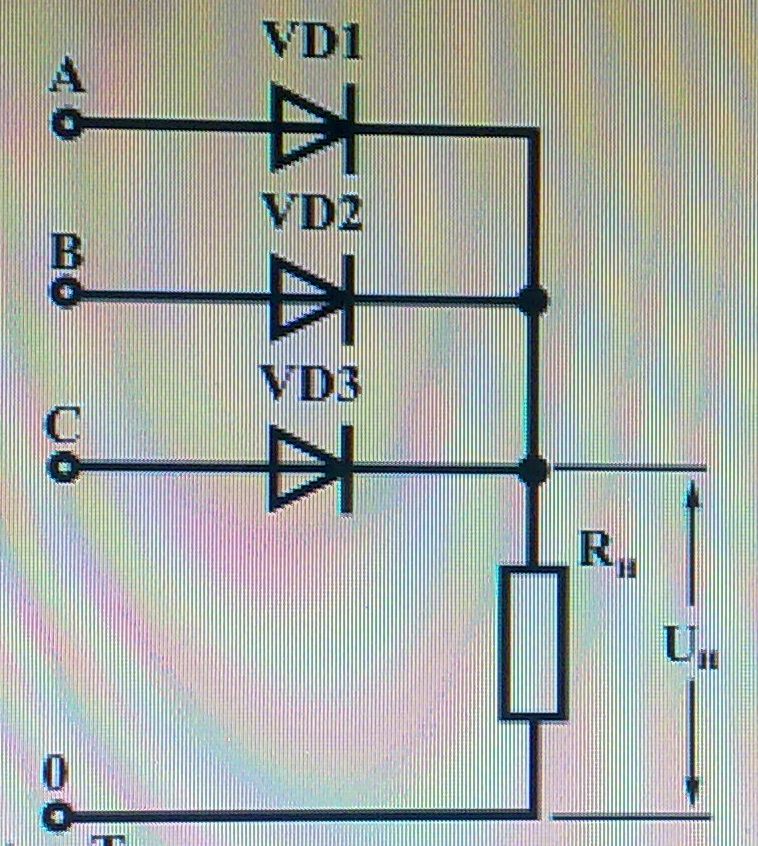

15 Основные зависимости и характеристики трёхфазного неуправляемого выпрямителя по нулевой схеме. Принципиальная электрическая схема. Диаграммы токов и напряжений при работе на активную нагрузку.

Каждая фаза смещена относительно другой на угол 120°. На нагрузке работает та фаза, у которой больше значение положительной полуволны в данный момент времени. В схеме диоды используются в течении 1/3 периода. При этом необходимо наличие средней точки. Среднее значение выпрямленного напряжения Uср = 1.17Uвх, обратное напряжение Uобр.max = 2.1Uср, коэффициент пульсаций 0.25 – величина, равная отношению амплитуды низшей (основной) гармоники пульсаций к среднему значению выпрямленного напряжения. (Kп =Uпульс.max01/Uн.ср)

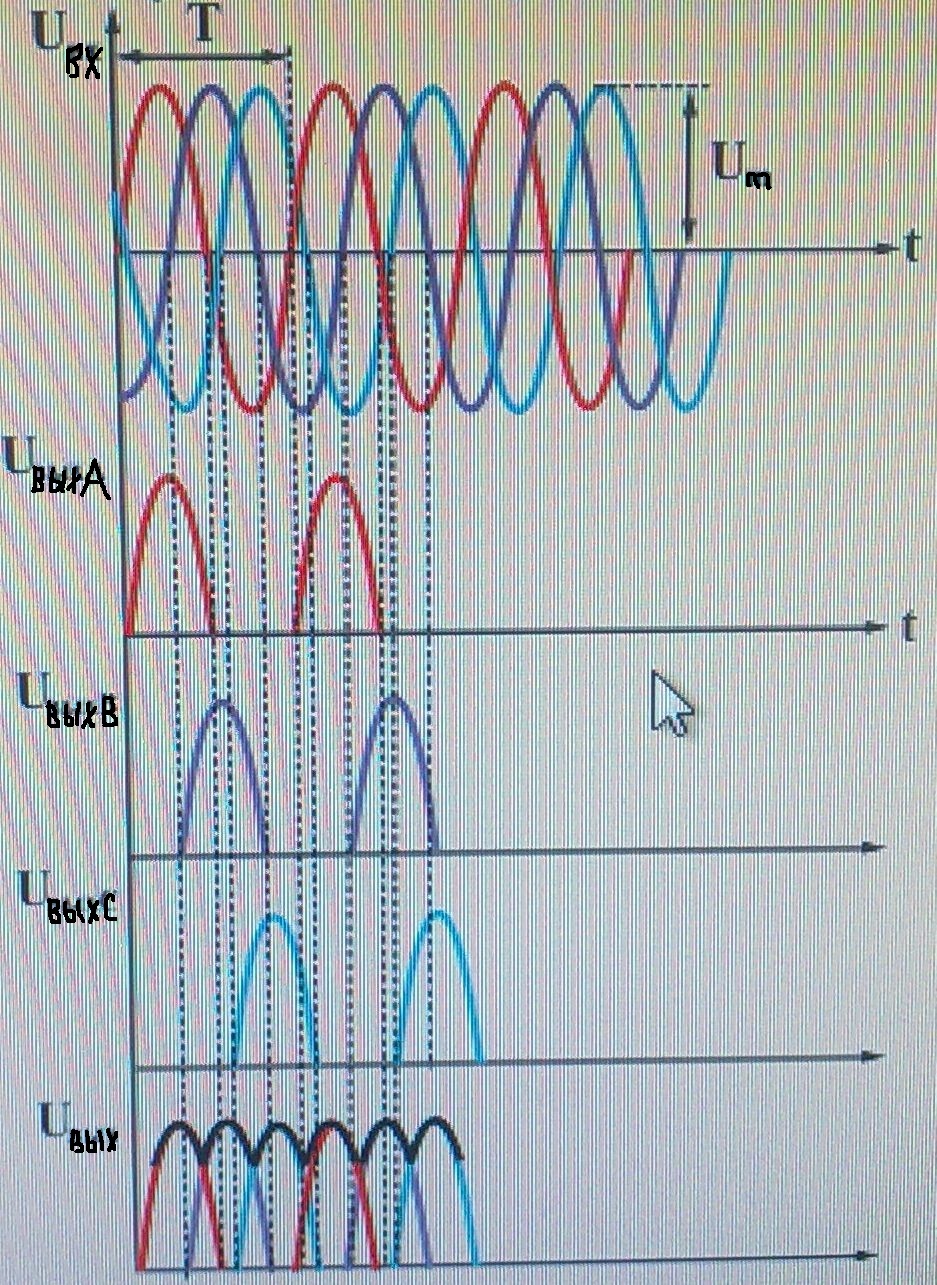

Напряжение на выходе выпрямителя в любой момент времени равно напряжению той фазы, в которой диод открыт. Частота пульсаций в трехфазном выпрямителе в три раза выше частоты питающей сети. каждая фаза работает один раз за период в течение трети периода. Ток в работающей фазе равен току нагрузки. Обратное напряжение на закрытых диодах равно линейному. Максимальное обратное напряжение в 2.09 раза превышает постоянную составляющую выпрямленного напряжения.

16. Основные зависимости и характеристики трёхфазного неуправляемого выпрямителя по мостовой схеме. Принципиальная электрическая схема. Диаграммы токов и напряжений при работе на активную нагрузку.

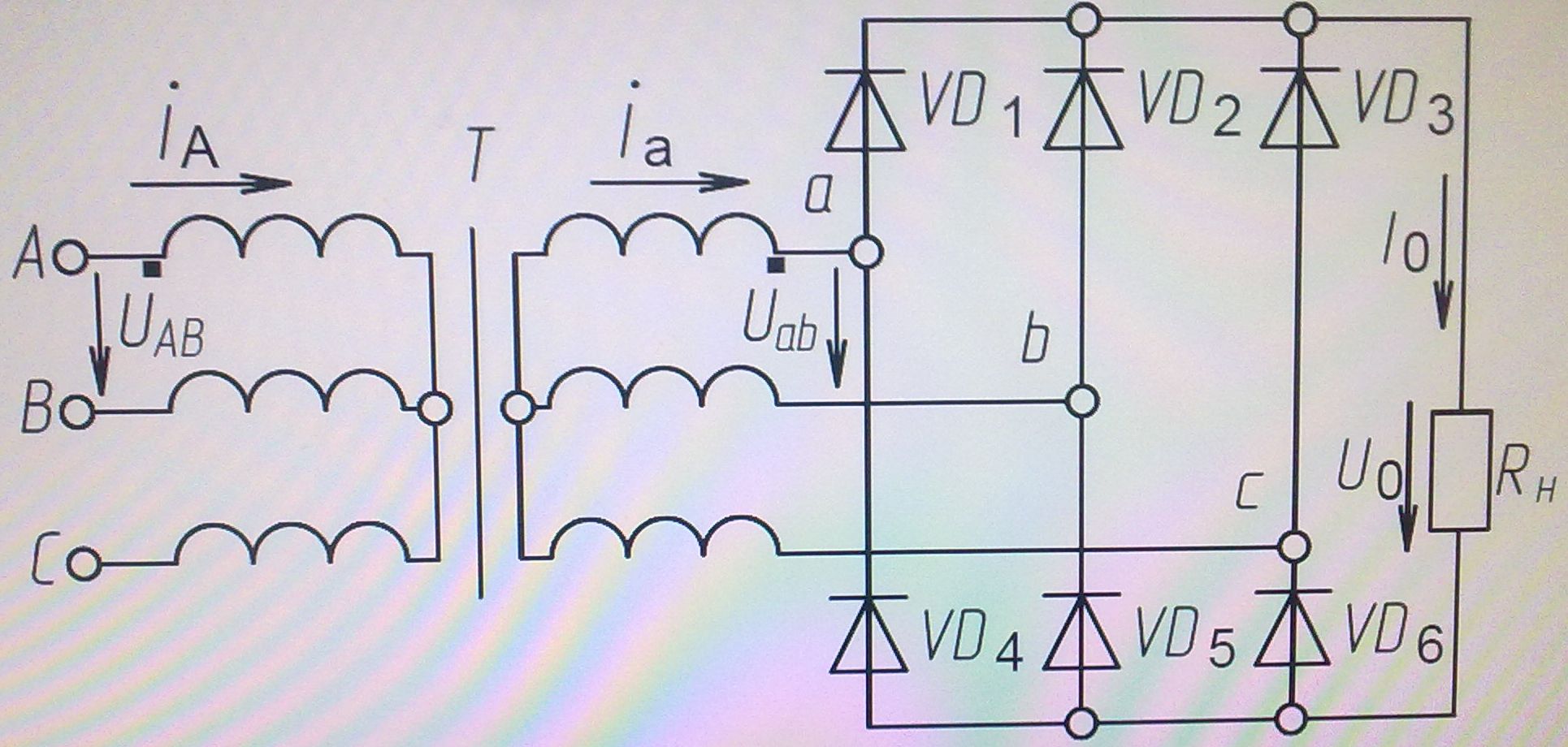

Трехфазная мостовая схема содержит трехфазный трансформатор, шесть диодов и нагрузку. Диоды в схеме объединены в две группы: анодную – с объединенными анодами и катодную – с объединенными катодами.

Первичная и вторичная обмотки трансформатора могут быть соединены либо в звезду, либо в треугольник. В каждый момент времени в схеме Ларионова работают два вентиля: один из катодной группы и один из анодной. В катодной группе ток проводит тот вентиль, анодное напряжение которого является в данный момент наибольшим. В анодной группе ток проводит вентиль, имеющий наибольшее отрицательное напряжение на катоде. Положительные полуволны синусоиды выпрямляются диодами катодной группы, а отрицательные полуволны выпрямляются диодами анодной группы. В результате к нагрузке приложена сумма выпрямленных напряжений анодной и катодной групп. Мгновенные значения напряжений этой суммы представляет собой разность фазных напряжений вторичной обмотки, т. е. линейное напряжение чередующихся фаз вторичной обмотки. Длительность протекания тока через диод составляет 1/3 периода.

Достоинства:

1 Низкая избыточная мощность трансформатора

2 Малый коэффициент пульсации

3 Невысокие обратные напряжения

Среднее значение выпрямленного напряжения: Uср = 2.34Uвх

Обратное макс. Напряжение: Uобр.max = 1.05Uср

коэффициент пульсаций p = 0.057 – величина, равная отношению амплитуды низшей (основной) гармоники пульсаций к среднему значению выпрямленного напряжения. (Kп =Uпульс.max01/Uн.ср.)
