Оборудование и приборы лабораторного стенда

Лабораторный стенд состоит из панели питания и панели с цветовым датчиком. Цветовой датчик представляет собой макет двухдиапазонного (красный, зеленый) оптического блока осветителя и фотоприемника с мультиметром (головкой микроамперметра). Оптический блок представляет собой соединенные в одном кор­пусе светодиод и фотодиод, вынесенный за пределы лабораторной панели и соединенный с ним проводами. Схема стенда приведена на рисунке 3.3. Светодиод СД с двойным излучением, красный и зеленый, подает излучение на контролируемую поверхность. Величина отраженного потока излучения контролируется фотоприемником ФД, соединенного с мультиметром И1. Включение зеленого или красного света осуществляется переключателями К1 и К2. Величины потоков облучения регулируются резисторами R1 и R2.

Сигнал снимается с резисторов R3 и R4, на которые подается сигнал с фотодиода ФД, работающего в генераторном режиме.

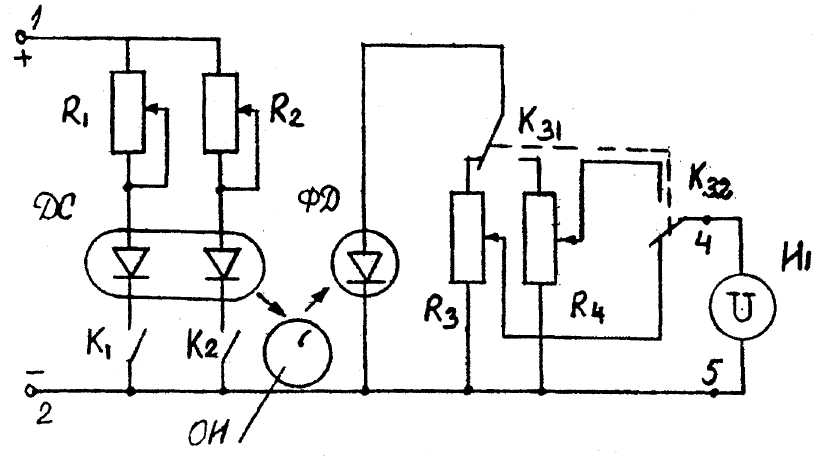

Рисунок 3.3 – Принципиальная схема лабораторного стенда для измерения цветовых характеристик продукции

Указания по выполнению работы

1. Ознакомиться с конструкцией и работой стенда для измерения цветовых характеристик поверхности.

1. Подать на измеритель цветовых характеристик постоянное напряжение 9В. С этой целью гнезда 1 и 2 панели питания соединить соответственно с гнездами 2 и 1 лабораторной панели, мультиметр И1 подсоединить к гнездам 4 и 5 лабораторной панели.

2. Последовательно включив выключатели К1 (зеленый) и К2 (красный) проверить действие светодиода – осветителя по красному и зеленому свету.

1.3. По показаниям мультиметра проверить работу фотоприемника, изменяя его освещенность.

2. Настроить оптический блок на "белую" эталонную поверхность ОИ. Сначала переключателями К1 и К31 (вверх) включить режим намерения по зеленому каналу и записать величину сигнала на мультиметре И1, а затем - переключателями К2 и КЗ 2 (вниз) - красный, предварительно выключив К1. Измерения извести в 15 - кратной повторности. Выставить резисторами R3 и R4 уровень белого - одинаковые по ве­личине сигналы по зеленому и красному каналам.

3. Исследовать цветовые координаты реального объекта. Направить оптический блок на исследуемую поверхность ОИ реального объекта. Сначала переключателями К1 и К31 (вверх) включить режим измерения по зеле­ному каналу и записать величину сигнала на мультиметре И1, а затем - пе­реключателями К2 и КЗ2 (вниз) - красный, предварительно выключив К1. Измерения провести в 15-кратной повторности. Результаты записать в таблицу 3.1.

4.Для оформления результатов на графике х (у) отложить каждую пару значений х, у для каждого объекта измерений. Сделать вывод о разделимости полученных статистических областей для различного качества поверхности.

Содержание отчета

Отчет должен содержать электрическую схему стенда, экспериментальные данные и рассчитанные координаты цвета поверхности и их статистику, изображенные также на координатном графике х, у.

Рекомендуемая литература

1. Ерганжиев Н.А. Цветное телевидение в измерительной технике. - М.: Связь, 1980. - 104 с, ил.

2. Биометрия в генетике и селекции растений/ А.В. Смиряев, С. П. Мартынов, А.В. Кидьчевский.- М.: Издательство МСХА, 1992. 269 с: ил.42.

Таблица 3.1 – Результат измерения оптических характеристик поверхности

Характеристика исследуемой поверхности	Fx	Fy	x=Fx/(Fx+Fy)	у= Fy/(Fx+Fy)
Объект 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
среднее
дисперсия
s, ср. кв. откл.
мин
мах
Объект 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
среднее
дисперсия
s, ср. кв. откл.
мин
мах
