Продовження таблиці п.7

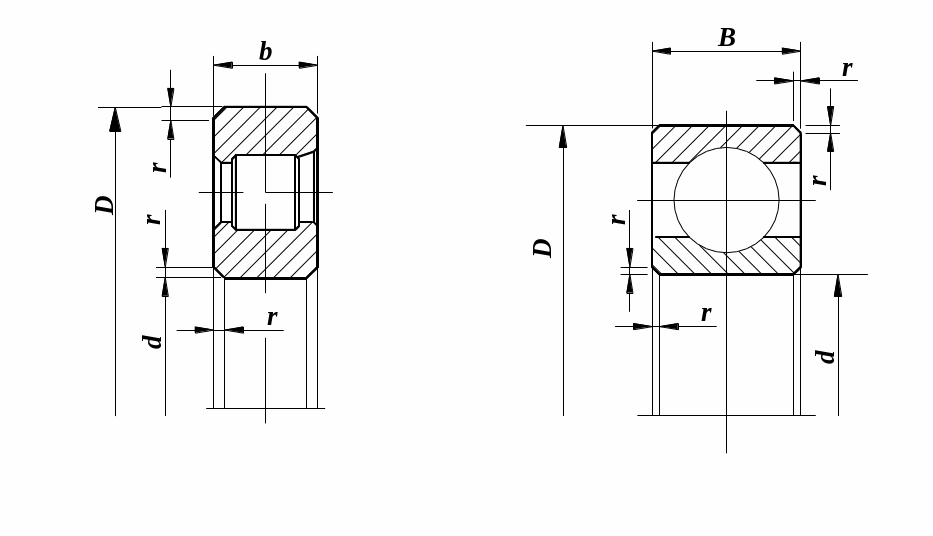

Підшипники роликові радіальні однорядні з короткими циліндричними роликами

Гост 8328-75

№	d	D	B	r	C	Co	nгран.	М, кг
Особливо легка серія
2104	20	42	12	1	7900	4680	20000
2105	25	47	12	1	9500	5960	160000
2106	30	55	13	1,5	11000	7020	160000	0,137
2107	35	62	14	1,5	14000	8960	125000
2108	40	68	15	1,5	16200	11030	125000
2109	45	75	16	1,5	19100	13400	100000	0,307
2110	50	80	16	1,5	21500	15700	100000	0,333
2111	55	90	18	2	32000	24200	80000	0,48
2112	60	95	18	2	32000	24200	80000
2113	65	100	18	2	34000	26090	63000	0,53
2114	70	110	20	2	42100	34300	63000	0,76
2115	75	115	20	2	42100	34300	63000
2116	80	125	22	2	51300	42600	63000	1
2117	85	130	22	2	52750	44500	50000
2118	90	140	24	2,5	61300	52300	50000	1,3
2119	95	145	24	2,5	60900	52300	50000	1,5
2120	100	150	24	2,5	74000	65000	40000
Легка серія
12202	15	35	11	1	5630	3080	20000	0,05
12203	17	40	12	1	9720	6050	16000	0,07
12204	20	47	14	1,5	11900	7380	16000	0,13
12205	25	52	15	1,5	13400	8610	12500	0,15
12206	30	62	16	1,5	17300	11400	12500	0,24
12207	35	72	17	2	25600	17500	10000	0,35
12208	40	80	18	2	33700	24000	10000	0,4
12209	45	85	19	2	35300	25700	8000	0,49
12210	50	90	20	2	38700	29200	8000	0,57

Кафедра ЗТД ЗТД

Вибір підшипників кочення

Продовження таблиці П.7

№	d		D		B		r		C		Co		nгран.		М, кг
12211	55		100		21		2,5		43700		32900		8000		0,76
12212	60		110		22		2,5		54800		42800		6300		0,95
12213	65		120		23		2,5		62100		48600		6300		1,2
12214	70		125		24		2,5		61800		48600		5000		1,3
12215	75		130		25		2,5		75400		61000		5000		1,4
12216	80		140		26		3		79500		63400		5000		1,8
12217	85		150		28		3		99000		82400		4000		2,27
12218	90		160		30		3		121000		101000		4000		2,8
12219	95		170		32		3,5		132000		111000		4000		2,9
12220	100		180		34		3,5		135000		111000		3150		4
Легка широка
2505	25		52		18		1,5		18000		12600		12500		0,19
2506	30		62		20		1,5		3560		3300		10000
2507	35		72		23		2		39300		30400		10000		0,48
2508	40		80		23		2		46500		36300		8000		0,55
2509	45		85		23		2		59600		49600		8000
2510	50		90		23		2		62200		52700		8000
2511	55		100		23		2,5		73600		63800		6300
2512	60		110		28		2,5		74700		63400		6300		1,14
2513	65		120		31		2,5		98600		85400		6300
2514	70		125		31		2,5		102700		90100		6300
2515	75		130		31		2,5		115600		104000		5000
2516	80		140		33		3		131600		119300		5000
2517	85		150		36		3		141600		128600		5000
2518	90		160		40		3		176000		164000		5000		3,6
2519	95		170		43		3,5		191000		178000		4000		4,35
2520	100		180		46		3,5		206000		193000		4000		5,62
2521	120		215		58		3,5		308000		302000		3150		9,5
2522	140		250		68		4		346000		380000		2500		15
2523	160		290		80		4		565000		591000		2000		24
Середня серія
12305	25		62		17		2		22600		14800		10000		0,3
12306	30		72		19		2		30200		20600		10000		0,4
12307	35		80		21		2,5		34100		23200		8000		0,55
12308	40		90		23		2,5		41000		28500		8000		0,77
12309	45		100		25		2,5		56500		40700		8000		1
12310	50		110		27		3		65200		47500		6300		1,35
12311	55		120		29		3		84000		62800		6300		1,7
12312	60		130		31		3,5		100000		77200		5000		2,1
12313	65		140		33		3,5		105000		80400		5000		2,6
12314	70		150		35		3,5		123000		97300		5000		3,2
12315	75	160		37		3,5		142000		112000		4000		3,8
12316	80	170		39		3,5		150000		121000		4000		4,4
12317	85	180		41		4		179000		146000		4000		5,5
12318	90	190		43		4		194000		160000		3150		6,1
12319	95	200		45		4		210000		175000		3150		7,2
12320	100	215		47		4		243000		205000		3150		9

Кафедра ЗТД ЗТД

Вибір підшипників кочення

Продовження таблиці П.7

№	d	D	B	r	C	Co	nгран.	М, кг
Середня широка серія
12605	25	62	24	2	37400	28300	10000	0,407
12606	30	72	27	2	41600	31200	10000	0,708
12607	35	80	31	2,5	46700	34800	8000	0,84
12608	40	90	33	2,5	61000	47500	8000	1,09
12609	45	100	36	2,5	79300	62800	8000	1,38
12610	50	110	40	3	104000	87100	6300	2
12611	55	120	43	3	115000	94200	6300	2,15
12612	60	130	46	3,5	140000	118000	5000	3,16
12613	65	140	48	3,5	152000	129000	5000	3,65
12614	70	150	51	3,5	181000	159000	5000	4,53
12615	75	160	55	3,5	212000	187000	4000	5,8
12616	80	170	58	3,5	224000	202000	4000	7
12617	85	180	60	4	259000	235000	4000	7,77
12618	90	190	64	4	270000	245000	3150	8,76
12619	95	200	67	4	309000	287000	3150	11
12620	100	215	73	4	363000	343000	3150	14
Важка серія
12408	40	110	27	3	78000	57600	6300	1,37
12409	45	120	29	3	94000	71400	6300	1,9
12410	50	130	31	3,5	102000	76500	5000	2,3
12411	55	140	33	3,5	110000	83400	5000	2,9
12412	60	150	35	3,5	1333000	103000	5000	3,4
12413	65	160	37	3,5	146000	114000	4000	4,6
12414	70	180	42	4	187000	150000	4000	6,1
12415	75	190	45	4	216000	176000	4000	7,7
12416	80	200	48	4	248000	204000	3150	8,2
12417	85	210	52	5	271000	225000	3150	10
12418	90	225	54	5	307000	257000	3150	11,8
12419	95	240	55	5	327000	278000	3150	13,8
12420	100	250	58	5	367000	315000	2500	16,3

Вибір підшипників кочення

Кафедра ЗТД ЗТД

Продовження таблиці П.7
