1 . КЭС
Схема с промежуточным перегревом пара Схема без промежуточного перегрева пара
2. ТЭЦ
ТЭЦ бывают с противодавлением (рис1) и с регулируемыми отборами пара(рис2)
По схеме с регулируемым отбором они могут быть без пром перегрева могут быть с ним
ТЭЦ с пром перегревом проектируются на давление 12.7МПа с мощностью 180МВт. При давлении 23.5МПа мощность 250МВт
3. Структура тепловой схемы тэс
Станции разделяют по структуре:
- блочные (вспомогательное оборудование одной установки не связано с другой)
- не блочные
Блочные – пар на турбину подводится от 1-го (моноблок) или двух (дубль-блок) соединенных с ней котлов.
Не блочные – пар от всех котлов поступает в общую магистраль и оттуда распределяется по турбинам.
Блочные дешевле не блочных, проще в управлении и автоматизации. Работа 1 блока не влияет на остальные. Новее блоки при расширение станции могут иметь параметры отличающиеся от старых блоков. Недостаток: надежность оборудования блочной ТЭС должна быть значительно выше, чем не блочной.
Схемы с пром. Перегревом пара практически всегда явл. блочными.
Паротурбинные установки ТЭС без регулируемых отборов с Po<8.8 MПа и установки с регулируемым отбором и Ро<12.7 МПа строят не блочными. При более высоких давлениях строят блочные.
4. Показатели тепловой и общей экономичности ТЭС (КЭС, ТЭЦ)
Показат. теплов. экономич. КЭС
Осн. пок-ли:
КПД
Удельные расходы теплоты и условного топлива
По мощности:
No – теорет. или идеальная мощность которую турбина могла бы выработать без потерь
Ni - внутренняя мощность по сравнению с теор. учитывает внутренние потери (трение и завихрение потока в каналах турбины перетечки пара в зазорах помимо сопл.
Nэ – Эффективная мощность < внутренней на величину механических потерь
L - работа совершаемая 1 кг пара
Внутренний относительный КПД
Внутренний абсолютный КПД
q0-кол-во тепла кот. подведено к парогенерат.
Абсолютный электрический КПД турбины
КПД станции:
КПД брутто – без учета затрат на собств. нужды
КПД нетто:
Баланс э/с
В – расход топлива (общий)
Удельный расход условного топлива:
Показатели тепловой экономичности ТЭЦ:
- КПД учитывает потери теплоты в теплообменниках и трубопроводах от турбины до потр.
Qтп – кол-во теплоты отданное тепловому потребителю
Удельный расход теплоты на производство э/э
Удельная выработка э/э на тепловом потр.
-кол-во теплоты кот. вырабатывается в ед-цу времени паром поступающим из противодавления или отборов тепловому потребителю и на регенеративный подогрев воды
КПД по производству теплоты:
Общий часовой расход топлива на производство теплоты:
Удельный расход топлива (натурал)
кг/кДж
Удельный расход условного топлива на выработку тепловой энергии:
5. Графики электрических нагрузок
Суточные
Суточный
Осветительной бытовой нагрузки
Суммарный график эл. нагрузки
Г одовой график
Годовой график Эл. нагрузки
График годовых нагрузок по продолжительности
Базовая нагрузка
Промежуточная нагрузка
Пиковая
6.Тепловые нагрузки электростанции.
2 вида тепл. нагрузок:
пар на производство (давление от 0,15 до 1,6 МПа)
Отопление, вентиляция и горячее водоснабжение (со станции отпускается горячая вода с t 70-150 °С в городские сети и до 180 в пригородные

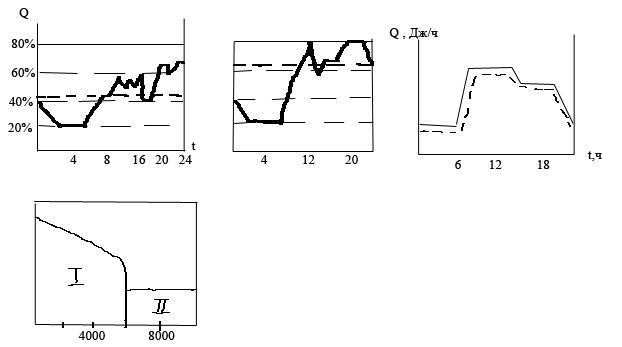

Расход тепла на бытовые нужды
1а – рабочие дни
1б – субботний график
--среднесуточная нагрузка
2 – тепловая нагрузка предприятий
– зимнее время
-- летнее время
Суммарный годовой график тепловой нагрузки по продолжительности:
I – отопительный период
II – летний
Число часов использования максимальной тепловой нагрузки:
- кол-во теплоты отпускаемой в течение года
- макс. возможная тепловая нагрузка
для промыш. нагрузки =806000 ч/г
для отопительно-бытовой
2500-4000 ч/г
Теполфикационная нагрузка в крупных городах может распределяться м/у несколькими станциями района.
Промышленная тепловая нагрузка обеспечивается определенной ТЭЦ и может распределяться м/у разными станциями.
7. Виды мощности.
Установленная – сумма номинальных мощностей всех турбоагрегатов.
, - годовая выработка , - та мощность которая ЭС смогла бы выработать за год.
- число часов использования уст. Мощности.
Номинальная (максимально длительная мощность) – это основная паспортная хар-ка
К3 500
Экономическая нагрузка – нагрузка при которой агрегат работает с наибольшим КПД, она может быть равна номинальной или на 10-20% меньше.
Максимально-перегрузочная мощность (мощность до 10-20% выше номинальной, с более низким КПД, при кот. оборудование может работать в течение не продолжит. периода.
Режимы работы оборудования.
стационарный (при номин. нагрузке)
переменные или нестационарные режимы (часть параметров или все отличаются от установленных производителем)
Энергетическая хар-ка – зависимость между затраченной теплотой или расходом пара и полученной энергией (электр. или тепловой) при различных нагрузках для установленных режимов
