21. Понятие о съёмочных сетях планового съёмочного обоснования. Способы построения сетей планового съёмочного обоснования.
22. Способы построения сетей высотного съёмочного обоснования. Методика уравнивания высот по результатам проложения хода геометрического нивелирования.
23. Сущность построения сети планового съёмочного обоснования методом триангуляции и полигонометрии.
Исходными пунктами для развития триангуляции 1 разряда служат пункты государственной геодезической сети 1-4 классов, а триангуляции 2 разряда - пункты государственной геодезической сети и пункты триангуляции и полигонометрии 1 разряда.
Каждый пункт триангуляции 1 и 2 разряда определяют из треугольников, в которых измеряют все углы. Засечками не менее чем с трех измеренных направлений определяют только местные предметы, не доступные для наблюдения. Примерные схемы построения триангуляции 1 и 2 разрядов приведены на рис. 137.

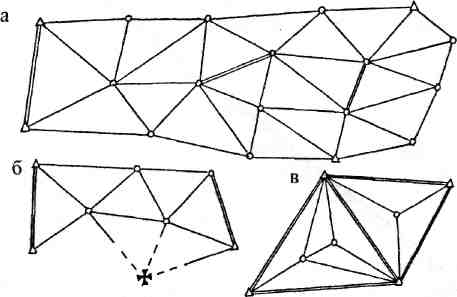

(Рис. 137. Схемы триангуляций 1 и 2 разрядов:
а - сплошная сеть триангуляции; б - цепочка треугольников и засечка;в – вставка)
Сплошная сеть триангуляции должна опираться не менее чем на три исходных геодезических пункта и не менее чем на две исходные стороны.
Углы в триангуляции 1 и 2 разряда измеряют способом круговых приемов и способом отдельного угла.
Полигонометрией называют метод определения положения геодезических пунктов путем построения на местности полиго-нометрического хода (ломаной линии) или системы ходов ( по-лигонометрическая сеть), в которых измеряют все углы и стороны. Полигонометрические ходы опираются на исходные, более высокого класса, пункты и линии. Они могут быть разомкнутыми и замкнутыми. Если ход по форме близок к прямой линии, то его называют вытянутым, в противном случае - изогнутым. Стремятся прокладывать вытянутые ходы с примерно одинаковыми сторонами, которые являются оптимальными по объему полевых работ, обработке и оценке точности.
В полигонометрической сети имеются узловые точки, в которых сходятся не менее трех ходов, замкнутые и разомкнутые полигоны. Отдельный ход между двумя узловыми или между узловой и исходной точками называют звеном. Свободная сеть полигонометрии опирается только на исходный пункт и дирекционный угол исходного направления. Если сеть имеет большое число исходных данных, то ее называют несвободной.
Если между пунктами двух параллельных ходов одного разряда меньше 0,5 км, то их соединяют перемычками того же разряда. Это необходимо для повышения жесткости и однородности полигонометрической сети. Под однородностью сети понимают равенство ошибок взаимного положения ближайших пунктов во всех направлениях.
По методу создания полигонометрию разделяют на свето-дальномерную, траверсную (стороны измеряют подвесными мерными приборами), короткобазисную, створно-короткобазисную и параллактическую.
Для измерения углов в полигонометрии обычно применяют трехштативную систему с комплектом визирных марок, имеющих стандартные подставки, взаимозаменяемые с подставками теодолитов. При измерении углов на узловых точках необходимо 4-6 штативов. Точность центрирования теодолита и визирных целей должна быть 1 мм, эта точность обеспечивается оптическими центрирами, которыми снабжены современные теодолиты. На узловых точках углы измеряют методом круговых приёмов, а на пунктах с двумя направлениями – способом измерения отдельного угла. Методика измерения углов такая же, как и в триангуляции.
