Виконання роботи

План роботи:

1. Складання і випробування схеми.

2. Зняття пускової характеристики тиратрона.

3. Побудова пускової характеристики.

4. Визначення коефіцієнтів підсилення тиратрона за струмом і за потужністю.

Складання і випробування схеми

Після ознайомлення з основними параметрами досліджуваного тиратрона і підбору необхідних елементів схеми, яка наведена на рис.1, приступають до її складання. Складену схему перевіряють і випробовують. Випробування ведеться в такій послідовності: при розімкнених контактах S₁ вмикають джерело анодного живлення і, плавно збільшуючи напругу U_a, домагаються запалювання тиратрона (момент запалювання фіксується візуально після появи струму в анодному колі); значення струму І_a не повинно перевищувати максимально допустимого для даного типу тиратрона, інакше в анодне коло потрібно ввести більш високоомний резистор R_a; погасити тиратрон (розімкнути контакти S₂); увімкнути контакт S₁, встановити у сітковому колі тиратрона невеликий пусковий струм порядку (5  10) мкА).

Пересвідчитися, що за допомогою резистора R_П можна змінювати струм І_П в межах від одиниць до десятків мікроампер. Уточнити значення опору резистора R_об, щоб максимальний пусковий струм не перевищував 50 мкА.

Зняття пускової характеристики тиратрона

Перед зняттям пускової характеристики необхідно підготувати табл.2.

Спочатку повзунок потенціометра R_П встановлюють у положення, при якому пусковий струм І_П = 0 (для цього можна також розірвати коло сітки з допомогою перемикача S₁).

Таблиця 2

U_{а зап}=f ( І_П )

Тиратрон типу ___________

Пусковий струм, ІП, мкА
Напруга запалювання Uа зап, В

Потім вмикають джерело анодного живлення і потенціометром R збільшують напругу до запалювання тиратрона. Напругу U_{а зап}, яку визначають вольтметром у момент запалювання, записують у таблицю спостережень. Після визначення напруги запалювання повзунок потенціометра R потрібно встановити в положення, при якому вольтметр PV₂ покаже нуль. Тиратрон при цьому погасне. Подальші вимірювання виконують у такій послідовності: з допомогою потенціометра R_П і мікроамперметра встановлюють значення пускового струму І_П порядку 5 мкА. Після цього потенціометром R підвищують напругу на аноді тиратрона до запалювання. Напругу запалювання тиратрона для струму І_П =5 мкА записують у таблицю спостережень. Потім знову гасять тиратрон і встановлюють у колі сітки пусковий струм порядку 10 мкА. Знаходять напругу запалювання тиратрона, що відповідає цьому струму. Аналогічні вимірювання проводять для струмів І_П =15, 20, 25, 30 і 40 мкА. Результати вимірювань записують у таблицю спостережень табл. 2.

Побудова пускової характеристики тиратрона

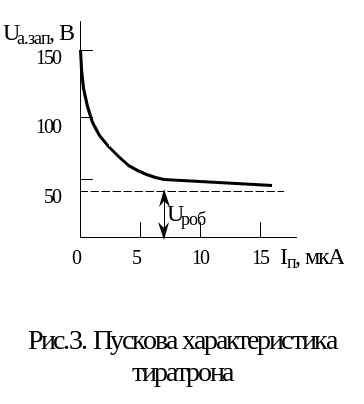

П ускова характеристика тиратрона будується за даними таблиці спостережень у прямокутній системі координат. По осі ординат відкладаються значення напруги запалювання, а по осі абсцис – значення пускового струму. Приблизний вигляд пускової характеристики наведений на рис.3.
