7. Классификация погрешностей измерений

Погрешность ΔX — это отклонение результата измерения Xизм от истинного значения X ист измеряемой величины, определяемое по формуле

ΔX = Xизм - X ист .

1)По форме представления: абсолютная, относительная

2)По причине возникновения: методическая, инструментальная, субъективная

3)По характеру изменения при повторных измерениях: систематическая, случайная, грубая

4)По характеру изменения физической величины: статическая, динамическая

5)По условиям проведения измерений: основная, дополнительная

8. Случайные погрешности. Оценка результатов измерений.

Погрешность ΔX — это отклонение результата измерения X изм от истинного значения X ист измеряемой величины, определяемое по формуле

ΔX = Xизм - X ист

Случайная погрешность — погрешность, меняющаяся (по величине и по знаку) от измерения к измерению. Случайные погрешности могут быть связаны с несовершенством приборов (трение в механических приборах и т. п.), тряской в городских условиях, с несовершенством объекта измерений (например, при измерении диаметра тонкой проволоки, которая может иметь не совсем круглое сечение в результате несовершенства процесса изготовления).

(Информация из интернета, брал в перчатках)

В практике измерений наибольшее распространение получили точечные и интервальные оценки результатов измерений.

Для производственных условий наиболее характерными являются однократные измерения либо многократные измерения, причем количество многократных измерений одной и той же величины невелико (5 - 6 измерений).

Можно говорить лишь о точечной оценке результата измерения. Число измерений невелико, поэтому отделить случайную погрешность от систематической не представляется возможным. Поскольку измерения осуществляют, как правило, в нормальных условиях, то вероятность промахов можно считать достаточно малой.

Результат измерения или его среднее значение (при 5-6 измерений) принимается в качестве истинного, а решение о годности размера выбирают исходя из условия, что результат измерения не выходит за предел некоторой заранее заданной величины, например допуска на изготовление.

Интервальные оценки результатов наблюдений. Действительный размер - это размер, полученный в результате измерения с допустимой погрешностью измерения. Точечные оценки результатов измерения не позволяют в должной мере оценить достоверность измерения. По формулам определяют статистические оценки размеров, т. е. приближенные значения их истинных величин, имеющих место в действительности. Степень приближения истинных величин, или точность каждой из оценок, определяется половиной ширины построенного для нее доверительного интервала.

9. Комплексные и частные виды отклонений формы.

Комплексными показателями отклонений формы являются отклонения, используемые для характеристики работы в условиях эксплуатации.

Частными показателями отклонений формы являются отклонения определенной геометрической формы (см. вопрос №6 «частные отклонения»).

10. Нормирование точности отклонения формы цилиндрических поверхностей.

Отклонения формы, относящиеся к цилиндрическим поверхностям являются:

-отклонения от круглости

-отклонения от цилиндричности

-отклонения профиля продольного сечения

Эти отклонения приведены в вопросе №6.

11. Отклонение от круглости. Частные виды отклонения от круглости.

См. вопрос №6

Овальность – отклонение от круглости, при котором реальный профиль представляет собой овалообразную фигуру, наибольший и наименьший диаметры которого взаимоперпендикулярны.

Огранкой называется отклонение от круглости ,при котором реальный профиль представляет собой многогранную фигуру.

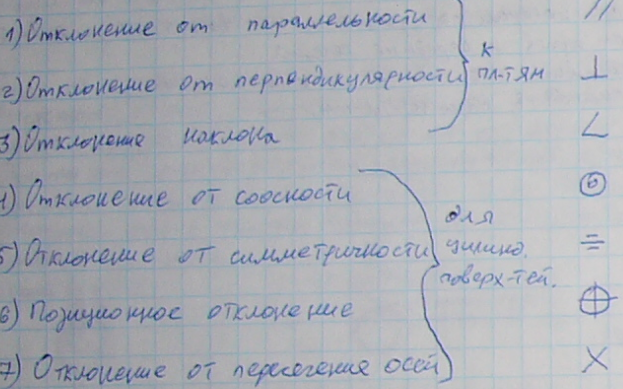

12. Отклонение расположения: определение, условные знаки.

Отклонение расположения - отклонение реального расположения рассматриваемого элемента от его номинального расположения.

- рассматриваются и нормируются для 1 детали

- отклонения формы должны исключаться из отклонений расположения.

12. Посадки с зазором. Обозначение, применение.

П осадка с зазором – посадка при которой обеспечивается зазор, т.е. наименьший придельный размер отверстия больше наибольшего придельного размера вала или равен ему.

Посадки с зазором предназначены для подвижных или не подвижных соединений и во всех системах посадок с зазором больше, чем других посадок, т.к. при соединении деталей необходимо собирать и разбирать узлы без дополнительных операций. В неподвижных соединениях посадки с зазором используют для обеспечения сборки, неподвижность обеспечивают штифт или шпонка.
