Метрологическая экспертиза А.П. Наене

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное

Учреждение высшего профессионального образования «Московский

государственный технологический университет «СТАНКИН»

(ФГБОУ ВПО МГТУ «СТАНКИН»)

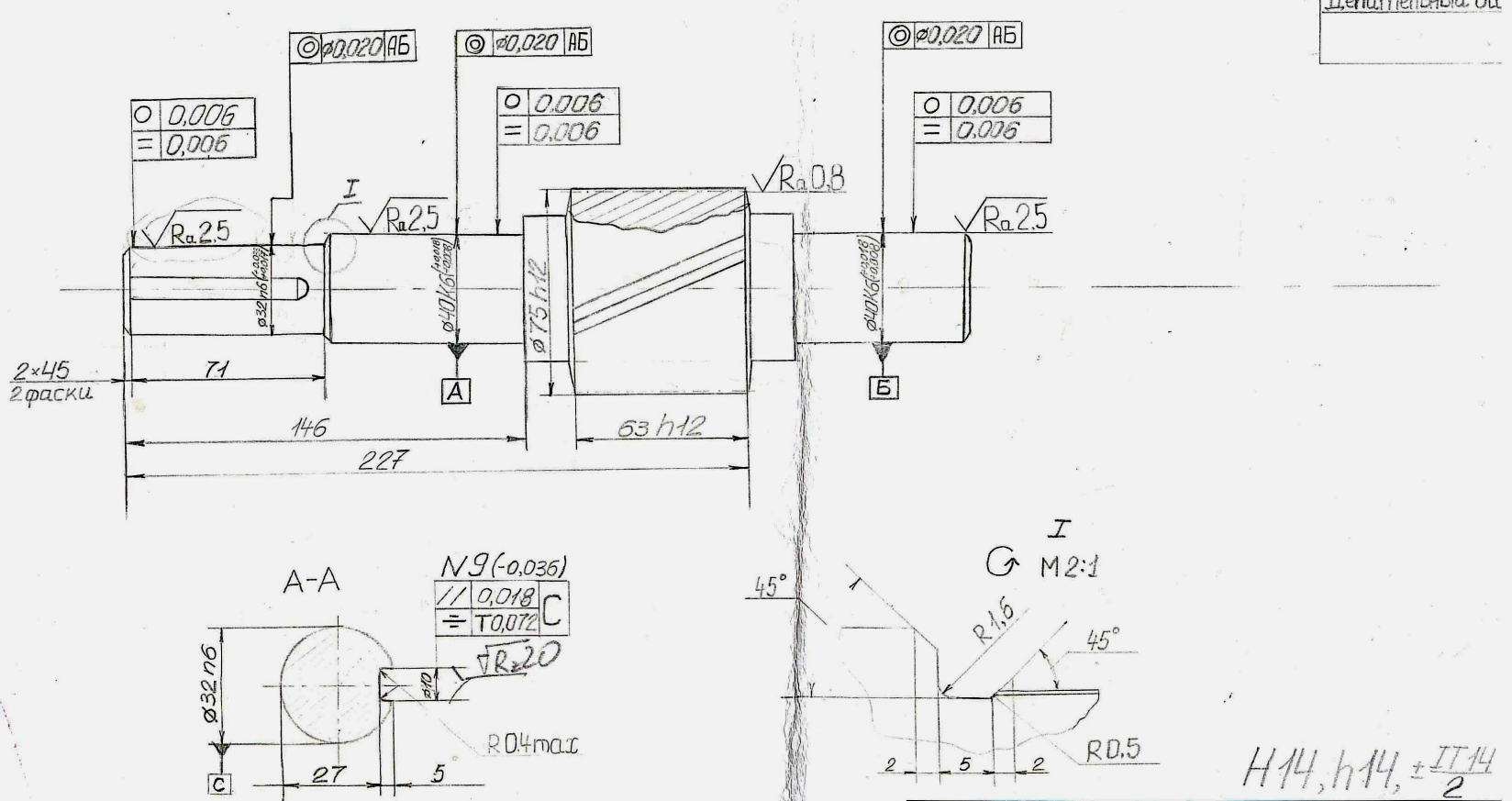

МЕТРОЛОГИЧЕСКАЯ ЭКСПЕРТИЗА ЧЕРТЕЖА

«ВАЛ – ШЕСТЕРНЯ»

Кафедра: «ИИСиТ»

Исполнила студентка группы В-9-2:

Наене Анна Пауловна

Проверил:

Глубоков Александр Владимирович

Москва 2014 г

1. Проверка правильности оформления чертежа:

Шрифт обозначения указан не по ГОСТ 2.109-73 «ЕСКД. Основные требования к чертежам».

2. Проверка необходимых и достаточных изображений деталей:

62

а) поменять А-А на Д-Д

не указан разрез на самом валу Д-Д

б) неправильно начерчено увеличение I по направлению

3. Проверка правильности простановки размеров:

а) вывести диаметр правой части вала наружу

б) нет номинального размера правой части вала

Ø 0,020

АБ

в) необходимо вынести размер Ø32n6 и расположение снаружи

4. Проверка правильности выбора значений номинальных размеров:

Указать номинальный размер «62» на правой части «Вала-шестерни».

5. Проверка правильности задания отклонений размеров:

Ø40k6 заменить ei на 0,002 в соответствии с таблицей полей допусков для вала по квалитету 6.

6. Проверка правильности выбора баз:

Замечаний НЕТ

7. Проверка правильности простановки отклонения форм и расположения

а) Тр-р =

Тф ≤ 30%  Тр-р

Тф ≤ 0,3  16 = 4,8 (мкм)

б) Тр-р =

Тф ≤ 30%  Тр-р

Тф ≤ 0,3  16 = 4,8 (мкм)

8. Простановка отклонений расположения

Замечаний НЕТ

9. Простановка шероховатости

а) Ø32n6

Т = 0,033-0,017 = 0,016 (мм) = 16 мкм

Ra ≤ 0,0516 = 0,8 мкм

Заменить на

б) Ø40k6

Т = 0,018-0,002= 0,016 (мм) = 16 мкм

Ra ≤ 0,0516 = 0,8 мкм

Заменить на

10. Выбор СИ

Ø32n6

ЕСПД, том 2, стр. 49, табл. 1.20

(5/16) / 4б, 5г, 6б

Выбираем СИ (из табл. 1.16.5, стр. 33, ЕСПД т.2)

5г – Скобы индикаторные с ценой деления 0,01 мм

Т = 5°С, погр. = 5 мкм

Ø40k6

ЕСПД, том 2, стр. 49, табл. 1.20

(5/16) / 4б, 5г, 6б

Выбираем СИ (из табл. 1.16.5, стр. 33, ЕСПД т.2)

4б – Микрометры гладкие с величиной отсчета 0.01 мкм при настройке на нуль по установочной мере

Т = 5°С, погр. = 5 мкм

Линейный размер 71 мм

ЕСПД, том 2, стр. 51, табл. 1.22

(5/19) / 4б, 5г, 6б

Выбираем СИ (из табл. 1.19, стр. 49, ЕСПД т.2)

4б – Микрометры гладкие с величиной отсчета 0.01 мкм при настройке на нуль по установочной мере

Т = 2°С, погр. = 5 мкм

Номинальный размер 63h12

ЕСПД, том 2, стр. 51, табл. 1.22

(60/300) / 4a

Выбираем СИ (из табл. 1.16.3, стр. 32, ЕСПД т.2)

4a – Микрометры гладкие с величиной отсчета 0.01 мкм при настройке на нуль по установочной мере

Т = 2°С, погр. = 5 мкм

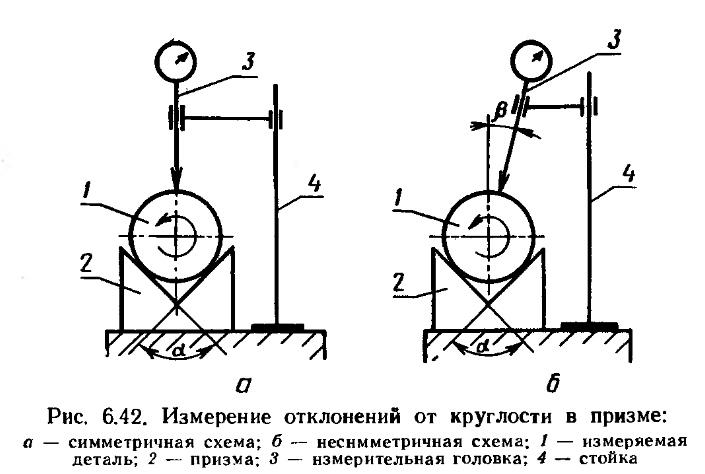

11. Выбор средств измерения отклонения формы (т 22, ЕСПД, стр. 176, рис. 6.42)

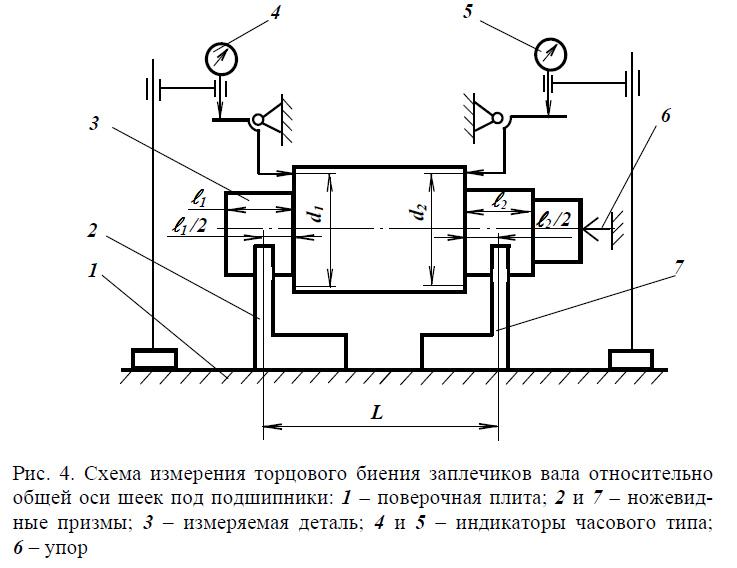

12. Выбор методов и средств измерения отклонения расположения и биения

Т_расп. = 20 мкм (значения из чертежа)

Ø 0,020

АБ

[δ] ≈ Т_расп. ≈  20 = 6,7 мкм

1. Погрешность базирования

₁ =

= 7 мкм

= 0мкм

= 296 мкм

= 20 мкм

₁ = 0,69 мкм

2. Погрешность средства измерения (СИ)

(из ЕСПД, т. 2.1, стр. 37, табл. 1.16.11)

головки измерительная пружина малогабаритная (микаторы)

Ua

₂ = 3мкм

3. Погрешность температурных зазоров:

₃ =  l1510^-6 (l = Т_расп.)

 = 0,5°C

l=0,020 мкм

₃ ≈ 0,3 мкм

4. Погрешность от измерительного усиления

₄ ≈ 0 мкм

5. Субъективная погрешность.

Это половина цены деления отчетного устройства

₅ ≈ 0,5 мкм

6. Суммарная погрешность

 = 4,49 ≤ [δ]

Список замечаний и предложений, сделанных на основании метрологической экспертизы чертежа вала-шестерни.

№, п/п	Замечание	Предложение
1	Шрифт обозначения указан не по ГОСТу	ГОСТ 2.109-73 «ЕСКД. Основные требования к чертежам»
2	Не верное ei	Заменить ei на +0.002 в соответствии с таблицей полей допусков для вала по квалитету 6
3	Простановка шероховатости Ø32n6 и Ø40k6	Заменить на
4	Ø 0,020 АБ	Заменить на Ø 0,020 АБ Ø 0,020 АБ
5	Проверка необходимых и достаточных изображений деталей	Поменять А-А на Д-Д и указать разрез на валу Д-Д
6	Нет номинального размера правой части вала	Указать размер «62»
