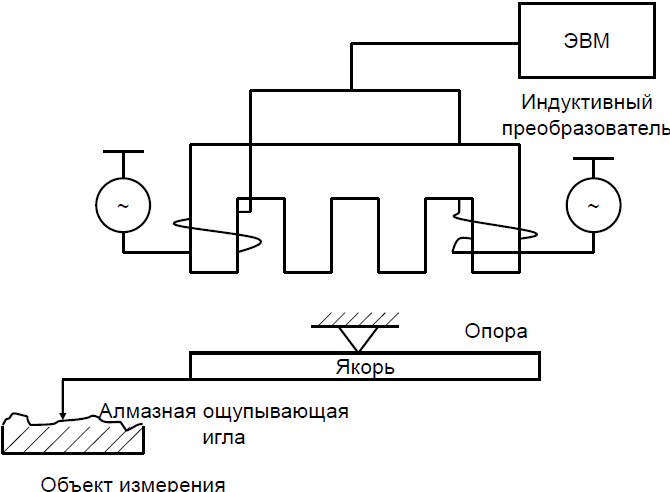

Принципиальная схема.
Виды суммарных отклонений, имеющих отдельные знаки для указания допуска на чертеже. Нормирование точности суммарных отклонений формы и расположения поверхностей
Суммарным отклонением формы и расположения называется отклонение ,являющееся результатом совместного проявления отклонения расположения и отклонения формы рассматриваемого элемента(поверхности или профиля)относительно баз.
Суммарное
отклонение от
перпендикулярности
и плоскостности

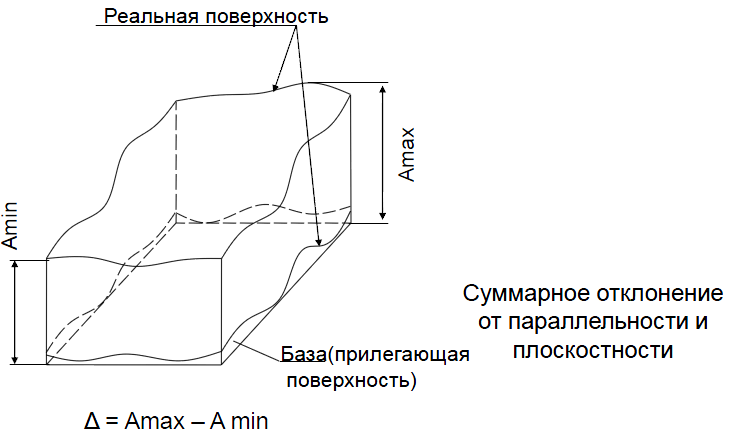

1. Суммарное отклонение от параллельности и плоскостности (плоскопараллельности) -разность наибольшего и наименьшего расстояний от точек реальной поверхности идо базовой плоскости в пределах нормируемого участка.

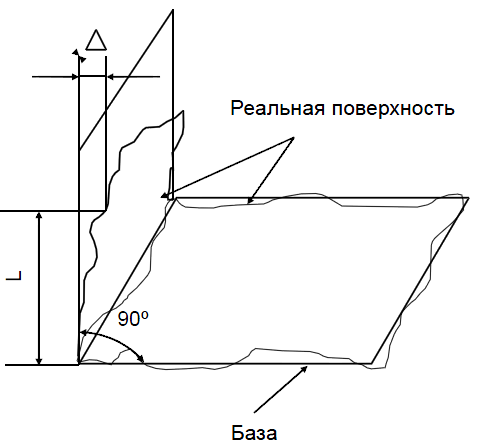

2. Суммарное отклонения от перпендикулярности и плоскостности – разность наибольшего и наименьшего расстояний от точек реальной поверхности до плоскости, перпендикулярной базовой плоскости или базовой оси в пределах нормируемого участка.
3. Суммарные отклонения от наклона и плоскости - разность наибольшего и наименьшего расстояний от точек реальной поверхности до плоскости ,расположенной под заданным углом относительно базовой плоскости или базовой оси ,в пределах нормируемого участка.
Для указания приведенных ранее суммарных допусков используются:

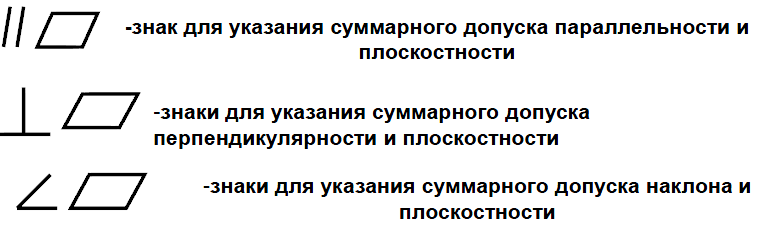

Специальные знаки для указания суммарных допусков:
Предельные отклонения размеров с неуказанными допусками.
Из «Курс М5» (+ посмотрите рисунок на стр. 70):
К ним относятся свободные размеры, размеры не образующие соединения и т.д.
Требования к точности этих размеров нормируются, но указываются одним полем допуска для всех валов, одним полем допуска для всех отверстий и одним полем допуска для элементов детали ,не относящихся ни к валам ни к отверстиям
Т12 - точный класс t1
Т13,Т14 -средний класс t2
Т15,Т16 –грубый класс t3
Т17 -очень грубый класс t4
Поля допусков для размеров с неуказанными допусками для валов и отверстий принимают как для основного вала и основного отверстия H14,h14 ,не относящихся ник валам ни в отверстиям ± IT14/2.
Из инета:
Предельные отклонения, не указанные непосредственно после номинальных размеров на чертежах, а оговоренные общей записью в технических требованиях чертежа, называют неуказанными предельными отклонениями. Неуказанные предельные отклонения допускаются для размеров сравнительно низкой точности (12-17-й квалитеты). Основные правила назначения указанных предельных отклонений размеров даны в ГОСТ 25670-83.
Неуказанные предельные отклонения могут быть назначены или на основе квалитетов, или на основе специальных классов точности. Для этого установлено четыре класса точности: - точный, соответствующий округленно допускам 12-го квалитета; - средний, соответствующий 14-му квалитету; - грубый, соответствующий 16-му квалитету; - очень грубый, соответствующий 17-му квалитету.
Допуски по этим специальным классам точности обозначаются соответственно tu t2, Ц и f4.
Согласно ГОСТ 25670-83 предусмотрены четыре варианта научения неуказанных предельных отклонений размеров.
Предельные отклонения размеров различных элементов, оговариваемых в одной общей записи, должны быть одного уровня точности (одного квалитета или одного класса точности либо одного квалитета и соответствующего ему класса точности).
Выбор одного из вариантов общей записи зависит от конструктивных и технологических требований.
По ГОСТу:
Неуказанные предельные отклонения линейных размеров, кроме радиусов закругления и фасок, назначают:
а) по квалитетам, приведенным в ГОСТ 25346-89 и ГОСТ 25348-82: для номинальных размеров менее 1 мм - квалитеты от 11 до 13; для номинальных размеров от 1 до 10 000 мм - квалитеты от 12 до 18;
б) по классам точности, приведенным в ГОСТ 25670-83, которые условно называются "точный", "средний", "грубый" и "очень грубый".
Допуски по классам точности обозначают буквой t с индексами 1, 2, 3 и 4 для классов точности соответственно "точный", "средний", "грубый" и "очень грубый" (t1, t2, t3 и t4).
Сочетания в одной общей записи неуказанных предельных отклонений для размеров различных элементов должны соответствовать приведенным в табл. 50.
Числовые значения предельных отклонений по квалитетам должны соответствовать приведенным в ГОСТ 25347-82 и ГОСТ 25348-82; по классам точности - табл. 51, 52.
Предельные отклонения размеров различных элементов, оговариваемые одной общей записью, должны быть одного уровня точности (одного квалитета или одного класса точности, или одного квалитета и соответствующего ему класса точности). Квалитетам 11 (при размерах менее 1 мм) и 12 соответствует класс точности "точный", квалитетам 13 и 14 -"средний", квалитетам 15 и 16 - "грубый", квалитетам 17, 18 - "очень грубый".
Неуказанные предельные отклонения размеров металлических деталей, обработанных резанием, предпочтительнее назначать по 14-му квалитету или классу точности "средний".
+ ЕСТЬ ЕЩЕ ЦЕЛЫЙ ГОСТ 25670-83 Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками.
