Шероховатость поверхности: обозначение, измерение.
Шероховатость поверхности – это совокупность неровностей поверхности с относи-
тельно малыми шагами, рассматриваемых на определенной длине (см. рис.)
l – базовая длина – длина базовой линии, используемой для выделения неровностей, ха-
рактеризующих шероховатость поверхности и для количественного определения ее параметров. Шероховатость оценивают по линии и на определенной длине. В данном случае за базовую линию принята средняя линия профиля.
Средней линией профиля m называется базовая линия, имеющая форму номинального
профиля и проведенная так, что в пределах базовой длины среднее квадратическое отклонение (СКО) профиля от этой линии – минимально.
Знаки шероховатости:
–
поверхность,
на которую указывает знак, должна иметь
указанную шерохова-
тость и при этом все равно каким способом будет проведена обработка этой поверхности.
Обозначение шероховатости поверхности:
Структура обозначения шероховатости поверхности:
2. В обозначении шероховатости поверхности применяют один из вариантов изображе-
ния:
h ≈ высоте цифр размерных чисел, а H ≈ (1,5…5)·h.
– шероховатость поверхности, способ обработки которой конструктором не ус-
танавливается;
– шероховатость
поверхности, которая должна быть
образована только удале-
нием слоя материала;
– шероховатость
поверхности, которая должна быть
образована без удаления
слоя материала, а также поверхности детали, не подлежащие по данному чертежу дополнительной обработке.
3. Значение параметра шероховатости указывают после соответствующего символа,
например: Ra 0,4; Rmax 6,3; Sm 0,63; t5070; S 0,032; Rz 50.
3.1. При указании записывают наибольшее значение параметра шероховатости
(без предельных отклонений).
3.2. Если необходимо нормировать наименьшее значение, то надо указать:
3.3. При указании диапазона значений шероховатости, пределы значений парамет-
ра размещают в две строки:
3.4. При указании номинального значения параметра шероховатости, это значение
приводят с предельным отклонением:
4. При указании двух или более параметров шероховатости в обозначении шероховато-
сти значения параметров записывают сверху вниз в следующем порядке:
- Параметр высоты неровностей профиля;
- Параметр шага неровностей профиля;
- Относительная опорная длина;
5. При нормировании требований к шероховатости параметрами Ra, Rz, Rmax базовую
длину в обозначении не приводят, если она соответствует ГОСТ 2789-73 для вы-
бранного значения параметра шероховатости.
6. Условные обозначения направления неровностей должны соответствовать таблич-
ным и при необходимости их также приводят на чертеже:
Высота знака условного обозначения направления должна быть ≈ h.
7. Вид обработки поверхности указывают в обозначении шероховатости только в том
случае, если он являлся единственным применимым для получения требуемого каче-
ства:
8. Упрощенное обозначение шероховатости с разъяснением его в технических требова-
ниях:
9. Обозначения шероховатости поверхностей располагают на линиях контура, вынос-
ных линиях, на полках линий-выносок. Допускается обозначать шероховатость на
рамке допуска формы.
10. При указании одинаковой шероховатости для всех поверхностей обозначение шеро-
ховатости помещают в правом верхнем углу чертежа. Размеры и толщина линий в 1,5
раза больше, чем в обозначении на чертеже.
11. В правом верхнем
углу может быть нанесен знак √ вместе
с обозначением шероховатости, одинаковой
для части поверхностей. Это означает,
что все поверхности, на которых не
нанесены обозначения шероховатости
или знак
,
должны иметь шероховатость, указанную
перед условным обозначением (√).
12. Если шероховатость одной и той же поверхности различна на отдельных участках, то
э
При обозначении изделия с разрывом
обозначение шероховатости наносят
только на одной части изображения, по
возможности ближе к месту указания
размеров (рис. в «Студентам4» ).
Пример указания направления измерения шероховатости поверхности
Если направления измерения шероховатости должно отличатся от предусмотренного
ГОСТ 2789-73, его указывают на чертеже по примеру, приведенному на рис.
П
Обозначения шероховатости поверхностей
на изображении изделия располагают на
линиях контура, выносных линиях (по
возможности ближе к размерной линии)
или на полках линий-выносок.
Допускается
при недостатке места располагать
обозначения шероховатости на размерных
линиях или на их продолжениях, а также
разрывать выносную линию (рис.).
О
На линии невидимого контура допускается
наносить обозначение шероховатости
только в том случаях, когда от этой
линии нанесен размер.

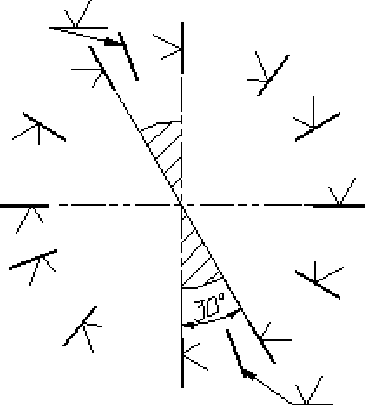

Обозначение
шероховатости поверхности, в которых
знак имеет полку, располагают относительно
основной надписи чертежа так, как
показано на рисунках
Обозначение шероховатости поверхности знаком без полки относительно основной надписи.
Обозначения шероховатости поверхности,
в которых знак не имеет полки располагают
относительно основной надписи чертежа
так, как показано на рисунке
Примечание:
При расположении поверхности в
заштрихованной зоне (рис.) обозначение
наносят только на полке выноске.
Указание шероховатости одинаковой для части поверхностей изделия
Обозначение шероховатости, одинаковой
для части поверхностей изделия, может
быть помещено в правом верхнем углу
чертежа (рис. ) вместе с условным
обозначением.
Это означает, что все поверхности,
на которых на изображении не нанесены
обозначения шероховатости или знак
должны
иметь шероховатость, указанную перед
условным обозначением.
,
Примеры обозначения шероховатости рабочих поверхностей зубьев.
Обозначение шероховатости рабочих
поверхностей зубьев зубчатых колес,
эвольвентных шлицев и т. п., если на
чертеже не приведен их профиль, условно
наносят на линии делительной поверхности
ПРОФИЛОМЕТР С ИНФОРМАЦИОННО – ВЫЧИСЛИТЕЛЬНЫМ КОМПЛЕКСОМ
Прибор применяют для анализа измерения параметров шероховатости поверхности деталей. Электрическая часть прибора реализована в виде платы расширения, встраиваемой в персональный компьютер.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Пределы измерения: 0,02-100 мкм. Длина трассы ощупывания: до 12 мм.
Скорость трассирования: 0,5 1,0 2,0 мм/с.
Программное обеспечение позволяет в диалоговом режиме управлять процессом измерения, выбирая оптимальные режимы, вычислять параметры шероховатости, выводить на экран монитора и анализировать геометрические особенности микропрофиля. Результаты измерений сохраняются в памяти компьютера и могут быть распечатаны в виде протокола.
