Правила нормирования точности размеров.
|
|
|
Указываются 2 предельных размера между которыми должен находиться размер годной детали. |
Задается значение номинального размера и 2 предельных отклонений от него. |
Задается значение номинального размера, величина основного отклонения от него и величина допуска на размер. |
Основные понятия о посадках или сопряжении.
Виды поверхности: - Свободные
- Сопрягаемые (выделенные элементы детали, с охватывающими и охватываемыми поверхностями)
Охватывающие пов-ти - это элемент детали с внутренней сопрягаемей поверхностью.
Охватываемая пов-ть - элемент детали с наружной сопрягаемой поверхностью.
П
осадка
- характер соединения детали, определяющийся
величинами, получающихся при этом
зазорами и натягами.
Зазор - разность размеров отверстия и вала, если размер отверстия больше размера вала.
Натяг - разность размеров вала и отверстия, если до сборки размер вала больше размера отверстия.
Посадка с зазором - обеспечивает зазор в соединении, и характеризуется величинами наибольших и наименьших зазоров, при графическом изображении поле допуска отверстия расположен выше поля допуска вала.
П
осадка
с натягом - образует зазор в соединении,
характеризуется величинами наибольших
и наименьших натягов, при графическом
поле допуска отверстия ниже поля допуска
вала.

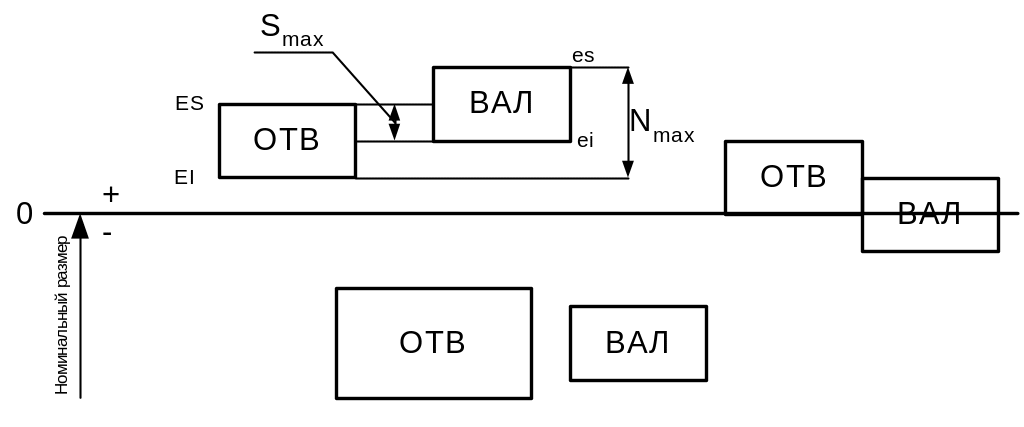

П
ереходная
посадка - характеризуется наибольшим
зазором и натягом, при графическом
изображении поля допусков пересекаются
частично или полностью.
Допуск посадки - величина измерения данной посадки, определяется суммой допусков отверстия и вала.
Существует 2 основные системы : 1. Система отверстия
2. Система вала.
Постоянное положение одного из полей допусков отверстия или вала, один из предельных размеров равен номинальному.
|
|
Основное отверстие - отверстие, нижнее отклонение которого равно «0» или наименьший предельный размер равен номинальному. Посадки в системе отверстий - зазоры и натяги получаются : основное отверстие + различные валы. |
Основной вал - отверстие, верхнее отклонение которого равно «0» или набольший предельный размер равен номинальному. Посадки в системе вала - зазоры и натяги: основной вал + различные отверстия. |
ЕСДП
Система попусков и посадок - совокупность рядов, закономерно построенная на основе опыта, исследований и оформленная в виде стандарта.
Стандарт делиться на 3 группы:
Малые (до 1 мм)
Средние ( от 1 -500 мм)
Большие ( от 500- 3650 мм)
6 Признаков системы допусков и посадок:
интервалы размеров
единицы допуска
ряды точности (квалитеты)
поля допусков отверстий и валов
посадки в системе отверстия и вала
нормальная температура
Основной интервал размеров - для нормированных допусков и отклонений, изменяется плавно, в зависимости от величины номинального размера.
Промежуточный интервал - задаются для размеров свыше 10 мм, для представления отклонений в посадках с большими зазорами и натягами и делят основной интервал на 2- 3 промежутка.
Единица допуска - функция номинального
размера :
D- средний размер.
Dmin, Dmax - min и max значения интервалов.
Ряды точности ( квалитеты) - это совокупность допусков, соответствуют одинаковой степени точности для всех номинальных размеров. В ЕСДП -20 квалитетов.
В системе ЕСДП основное отклонение не имеет постоянного значения для всех размеров, а нормируются разными в зависимости от интервалов номинальных размеров.
Основные отклонения для отверстий и валов одного и того же интервала размеров равны по численному значению и противоположны по знаку( обозначаются одной и той же буквой)
Поле допуска в ЕСДП образуется сочетанием основного отклонения (определяет положение поля относительно нулевой линии) и квалитета (определяет величину допуска)
В системе допусков и посадок нормируется одно основное отклонение, а другое получается добавлением к нему величины допуска.
Посадки в системе отверстия - это такая система образования посадок в которой для одного интервала размеров и одного ряда точности нормируется одно поле допуска для отверстия, основное отверстие и несколько для валов.
Посадки в системе вала - это такая система образования посадок в которой для одного интервала размеров и одного ряда точности нормируется одно поле допуска для вала, основной вал и несколько для отверстия .
Пример:
переходная посадка в системе отверстий (Н7)
номинальный размер 35
Н7-поле допуска основное отверстия
Н-основное отклонение отверстия
7 квалитет точности
к6-поледопуска вала
к - основное отклонение вала
6-квалитет точности
