Системы дистанционного управления

В простейшем случае с места наблюдения необходимо оказывать влияние на следующие функции камеры:

• наклон камеры вверх/вниз;

• поворот камеры налево/направо;

• фокусное расстояние телеобъектив/широкоугольник.

На практике, однако, часто получается необходимо гораздо больше функций управления:

• предварительная установка определенной, выбираемой жесткой позиции головки с изменяемой пространственной ориентацией и Zoom-объектива;

• дистанционно управляемое включение стеклоочистителя и стеклоомывателя;

• включение/выключение автоматической работы поворотного механизма;

• управляемое набором номера переключение видеосигнала;

• управление вспомогательными функциями, такими как, например, открытие ворот или шлагбаумов, включение ламп, громкой связи и др.

Для реализации дистанционного управления такого рода имеются различные возможности и системы.

1. Прямое дистанционное управление по многожильному кабелю.

Этот вид дистанционного управления не может быть в полной мере обозначен как системная техника, к тому же он все более утрачивает значение. Такое управление иногда еще устанавливается там, где нужно дистанционное управление функциями фокусировки, Zoom (масштабирования), поворота и наклона для единственной камеры и на малой дистанции (не более 100 м). Из-за большого числа управляющих проводов этот вид техники не может быть рекомендован.

2. Дистанционное управление тональной частотой (TRC) по двухпроводной линии.

При этом виде дистанционного управления с передатчика тональной частоты, интегрированного в пульт управления, вырабатываются тональные частоты в диапазоне от 450 до 7000 Гц, соответствующие функциональным клавишам. При каждом нажатии клавиши они каждый раз передаются по двухпроводной линии к управляемой камере. Далее, или в блоке приемника тональной частоты, или при помощи платы приемника, интегрированной в защитный корпус камеры, следует дешифровка управляющего сигнала и включение соответствующей управляющей релейной группы.

Расход кабеля при такой системе дистанционного управления относительно мал, но быстро и значительно возрастает при большом количестве камер из-за требуемой для каждой камеры адресной пары.

3. Цифровое дистанционное управление (DRC - Digital Remote Control) через общую двухпроводную линию с прямой адресацией камер.

Этот вид техники предоставляет возможность управления большим количеством камер и мониторов при благоприятной цене. При помощи пульта управления во взаимодействии с цифровым центральным блоком становится возможным проводить в системе полностью программирование, адресацию, управление и переключения.

Дополнительное и вспомогательное оборудование

Кожухи

Кожухи для телевизионных камер выпускаются нескольких типов.

1. Внутренние кожухи:

-  защитные - для защиты камер и объективов от пыли;

-  декоративные: для улучшения эстетических свойств камер;

-  маскирующие: для маскировки камер под предметы обстановки комнаты (настольная лампа, часы и др.) и затемненные кожухи (не видно куда направлена камера);

- антивандальные - применяемые в помещениях, где возможно физиче­ское уничтожение или повреждение ТВК. Такие кожухи изготавливаются из твердых сплавов, имеют ударопрочное бронестекло и, сле­довательно, способны "продержаться" до приезда охраны.

2. Погодные (уличные) кожухи применяются для защиты камер от осад­ков, температурных перепадов и, возможно, вандализма.

Основными техническими характеристиками кожухов, на которые следует обращать внимание при их выборе, являются следующие:

- размеры кожуха - определяют максимальный размер камеры с объекти­вом, которая может быть помещена в данный кожух. При выборе кожуха (осо­бенно по прайс-листам) необходимо выяснить, какие размеры кожуха приведе­ны - внутренние или наружные.

Защитные свойства кожухов - классифицируются согласно мировым стандартам и по ГОСТ 14254 - 96 двухразрядными номерами:

IP <первая цифра>, <вторая цифра>

Первая цифра - степень защиты от проникновения посторонних предме­тов, вторая - степень защиты от проникновения влаги;

- мощность нагревателя - выбирается из условия: при низких температурах на улице внутри кожу­ха должна поддерживаться температура, при которой может работать ТВК. Ес­ли мощности встроенного в кожух нагревателя не хватает, рекомендуется ста­вить дополнительный нагревающий элемент;

- масса кожуха (с камерой и объективом) - должна учитываться при выборе кронштейна;

- напряжение питания кожуха - обычно 12, 24, 220 В. При выборе напряже­ния питания рекомендуется следить за тем, чтобы номенклатура напряжений питания в системе была минимальной. Например, если камера имеет встроен­ный источник питания и питается от сети напряжением 220 В, то рекомендуется выбирать кожух с напряжением питания 220 В.

Кронштейны

Кронштейны предназначены для крепления ТВК (возможно в кожухе, на поворотном устройстве и с ИК-прожектором) на различные несущие конструк­ции (стены, потолок, столбы, углы зданий и др.), а также для крепления оборудования аппаратуры поста наблюдения (монитор, видеомагнитофон и др.).

Основными техническими характеристиками, которые следует учитывать при выборе кронштейнов, являются:

- нагрузочная способность кронштейна - масса, которую может выдер­жать кронштейн без механических повреждений (перелома, искривления и др.). Масса оборудования, устанавливаемого на кронштейн (с учетом ветровых на­грузок), не должна превышать нагрузочной способности кронштейна. Крон­штейны для применения на улице, как правило, делаются из металла с анти­коррозионным покрытием;

- длина кронштейна - выбирается таким образом, чтобы камера, установ­ленная на кронштейне (возможно на поворотном устройстве), не задевала за несущие конструкции;

- тип крепления кронштейна - показывает для какой конструкции предна­значен данный кронштейн: стена, потолок, пол, столб, угол здания и др. Тип крепления рекомендуется выбирать после окончательного выбора места уста­новки ТВК.

Поворотные устройства.

Поворотные устройства предназначены для дистанционного поворота камеры, с целью обзора большой площади или направления ее на интересую­щий объект. Обычно поворотные устройства применяются вместе с вариообъективами. В дежурном режиме камера имеет широкий угол обзора и в автоматиче­ском режиме осуществляет сканирование. При необходимости (например, об­наружении движения в зоне контроля) оператор уменьшает угол обзора дис­танционно увеличивая фокусное расстояние вариообъектива для детального рассмотрения обстановки и одновременно поворачивает камеру в интересую­щем направлении.

Поворотные устройства могут быть внутренними и уличными. Уличные по­воротные устройства имеют, как правило, большую максимальную нагрузку, класс защиты IP 66 и соответствующий температурный диапазон (от минус 40 до + 60 °С).

Основными характеристиками поворотных устройств являются следующие:

- максимальный угол поворота - определяется размерами зоны контроля и может составлять до 360° как в горизонтальной, так и в вертикальной плоскости;

- скорость поворота - показывает, на сколько градусов в секунду может повернуться поворотное устройство. Для большинства широко применяемых поворотных устройств скорость не превышает 5-7 °/с.

Существует особый класс оборудованных ТВ-камер, так называемый Auto Dome. Устройство Auto Dome включает в себя камеру, оснащенную вариообъ­ективом с автоматической настройкой на фокус и высокоскоростное поворотное устройство (скорость до 360 °/с).

Существуют устройства управления поворотными устройствами, позво­ляющие заранее программировать позиции, в которые поворотное устройство будет поочередно устанавливаться при ведении наблюдения;

- точность установки - т.е. точность с которой поворотное устройство под­держивает камеру в установленном положении. У большинства поворотных уст­ройств этот параметр не превышает 3°, а у Auto Dome - порядка 0.5°.

Видеорегистратор SVR-1630NWH250 (+ 250Гб, N/W) Samsung

16 канальный цифровой видеорекордер, просмотр с разрешением 720х486 точек и скоростью 400 кадров/сек, запись с разрешением 720х243 точки и скоростью 200 кадров/сек, ОС Linux, Wavelet, размер полного кадра до 5 Кб, режим просмотра: 1, 4, 9, 16 камер, картинка в картинке, детектор движения, объединение в сеть до 32 устройств. Гарантия 36 месяцев

Платы видеоввода Spotter 1.4 Разрешение, ТВЛ (ч/б, цвет): 500/500, форматы оцифровки видео: PAL (360х288, 720x288, 720x576),   NTSC (252x240, 704x240, 704x576), максимальная скорость захвата видеопотока, к/сек: 25, кол-во входных каналов видео, шт: 4,  кол-во выходных каналов видео, шт: 0,  кол-во входных каналов аудио, шт: 2, входное сопротивление, Ом: 75

Пбнее>>

Системный контроллер SCC-3100 Samsung Techwin

Системный контроллер с 3D джойстиком, управление PTZ камерами и записывающими устройствами (всего до 255 устройств), протокол Sec/Pelco-D/Panasonic/Samsung, LCD дисплей, порт RS-422/RS485, возможность создания системы из 16 контроллеров, 3 мультисистемных порта, 402.90х179.50х87.50 мм, 12V DC, 2кг

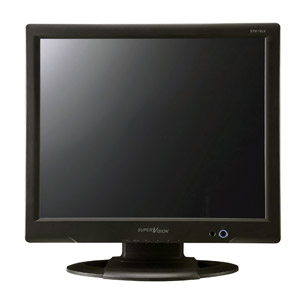

Монитор STM-19LV Samsung Techwin 19" охранный монитор, 1280x1024, время отклика 8мс, яркость 300кд/м2, контраст 700:1, 50-77Hz, 2 - BNC, S- Video, VGA, RCA-audio, встроенные динамики,  защитное стекло
