8.2.Самозалечивающиеся сети sdh. Функционирование в рабочем и аварийном режимах.
Самозалечивающиеся сети SDH-это сеть которая, при выходе из строя отдельных элементов способна сохранять или автоматически восстанавливать в короткое время нарушенные связи без серьезных последствий для пользователя. Самозалечивание возможно только при наличии резервирования.
Простейшим примером такой сети является соединение 1+1 при соединении точка-точка. Трассы должны быть географически разнесены. Сигнал передается одновременно по обоим путям, приемное оборудование выбирает лучший сигнал по качеству. BER – Bit Error Rate – способ контролировать ошибки. Для любой системы задается соответствующий BER. В системах коммутации 10-6, в беспроводных сетях (WiFi) 10-5.
Возможности мультиплексоров ввода-вывода позволяют создавать кольцевые самозалечивающиеся сети. Существует два варианта их построения:
-однонаправленное кольцо
-двунаправленное кольцо.
Однонаправленное кольцо с переключением трактов или с закрепленным резервом:
Используется два оптоволокна. Линии географически разнесены.
Двунаправленное кольцо:
Удвоения сигнала не происходит. При нормальной работе каждый поток направляется вдоль кольца по кратчайшему пути в любом направлении.
Двунаправленное кольцо в большинстве случаев оказывается более экономичным.
Однонаправленные кольца больше подходят для центростремительного трафика (когда ближайшие пользователи подключаются к узлу). Двунаправленные – при равномерном распределении трафика, в соединительных сетях.
Фрагменты сетей на основе АОПов в нормальном и аварийном режимах.
Рассмотренные схемы настроены на одиночный отказ.
Процедура реконфигурации может быть централизованной и распределенной. В первом случае есть центральный АОП. Во втором случае мониторинг проводится всеми АОПами, при этом больше алгоритмические затраты, сложнее ПО, время выполнения больше.
9.1. Плезиохронная цифровая иерархия. Способы объединения потоков.
Плезиохронная цифровая иерархия ПЦИ (PDH). PDH - это принцип построения цифровых систем передачи, которые используют групповой мультиплексированный ИКМ-сигнал, состоящий из цифровых 30-канальных потоков (2,048 Мбит/сек) и требующий синхронизации скоростей цифровых потоков на входе оборудования группообразования. Под термином "плезиохронные" (то есть "почти синхронные") понимается то, что скорости входных 30-канальных групп немного отличаются друг от друга вследствие допустимой нестабильности задающего генератора каналообразующего оборудования этих потоков. Поэтому для нормального функционирования ЦСП необходима синхронизация аппаратуры на обоих концах линии. Однако, различные ЦСП могут не быть полностью синхронизированы, поэтому при мультиплексировании потоков по 2048 кбит/с в один поток 8448 кбит/с приходится осуществлять выравнивание скоростей компонентных потоков путем вставки при необходимости специальных выравнивающих битов, которые удаляются на приемном конце при демультиплексировании (вся эта процедура называется стаффингом). В синхросигнал вводится информация о не соответствии скоростей. Скорость записи превышает скорость считывания и наоборот.
Если скорость записи больше скорости считывания, то это называется отрицательным согласованием скоростей. Отстающий бит помещается вместо одного из служебных. И обратная ситуация это положительное согласование скоростей. Пустой бит помещается в поток.
Аналогично производится мультиплексирование и на последующих уровнях, поэтому описанная система называется плезиохронной цифровой иерархией (ПЦИ или PDH), так как по-гречески “плезиохронный” означает “почти синхронный”.

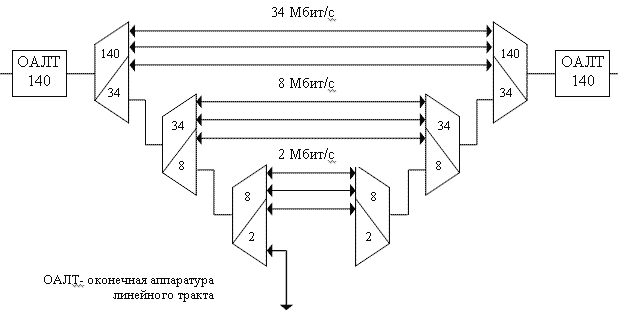

Вставка на каждом уровне ПЦИ выравнивающих битов приводит к тому, что не производя полностью демультиплексирования, нельзя выделить какой-либо составляющий поток из группового. Например, если из потока 140 Мбит/с необходимо в промежуточном узле выделить один из 64 составляющих его потоков по 2 Мбит/с, то поток 140 Мбит/с должен быть полностью демультиплексирован с прохождением промежуточных уровней (34 Мбит/с и 8 Мбит/с), а после выделения требуемого потока в 2 Мбит/с все операции повторяются в обратном порядке:
Рис. Структура ПЦИ/PDH. Выделение потока 2Мбит/с в PDH.
Объединение потоков может происходить по битно либо посимвольно.
Икм-120
Основные параметры ЦСП при PDH.
Параметры |
ИКМ-15 |
ИКМ-30 |
ИКМ-120 |
ИКМ-180 |
ИКМ-1920 |
Число каналов |
15 |
30 |
120 |
480 |
1920 |
Скорость входных потоков, Кбит/сек |
- |
- |
2048 |
8448 |
34368 |
Тип кода линейного сигнала |
NRZ-S |
CMI |
CMI или HDB-3 |
HDB-3 |
HDB-3 |
Среднее время циклового сс, мс |
2 |
2 |
0,75 |
0,5 |
0,15 |
Коэффициент ошибок на минимальный тракт максимальной длины |
10-7 |
10-7 |
10-7 |
10-7 |
10-7 |
Тип кабеля |
КСПП ВТСП |
Т,ТПП СКСПП |
МКС ЗКП |
МКТ-4 |
КМБ-4 |
Длина участка регенерации, КМ |
до 7,4 |
до 2,7(3,8) |
5±0,5 |
2,3-3,2 |
2,75-2,15 |
Максимальная длина секции дистанционного питания, КМ |
50 |
43(110) |
200 |
200 |
240 |
Максимальна длительность связи, КМ |
100 |
85 (440) |
600 |
2500 |
2500 |
Максимальное число необходимых регенерационных пунктов между станциями |
7 |
20(28) |
40 |
80 |
80 |
Несмотря на то, что технология PDH позволила существенно упростить системы передачи, все же она обладала рядом недостатков, таких как отсутствие единого международного стандарта для оптических и трибутарных интерфейсов. Так же к недостаткам относились строгая асинхронная процедура мультиплексирования и ограниченная способность управления системами.
