4.1 Метрическая резьба
Наиболее широко используют в промышленности метрические резьбы. Условное обозначение ее – буква М. Профиль резьбы (рис. 4.2) установлен ГОСТ 9150-81.
Основные размеры наружного – d, внутреннего – d1 среднего – d2, диаметров резьбы устанавливает ГОСТ 24705-81, диаметры и шаги – ГОСТ 8724-81, степень точности изготовления резьбы – ГОСТ 16093-81.
Стандартные
резьбы
Крепёжные резьбы
Кинематические
(ходовые) резьбы
Рис. 4.1 Стандартные резьбы
Впадина может иметь закругление по дуге окружности. Метрическую резьбу выполняют с крупным (единственным для соответствующего диаметра резьбы) и мелким шагом, которых для данного диаметра может быть несколько. Поэтому в обозначении метрической резьбы крупный шаг не указывают, а мелкий обязательно, в условные обозначения входят: буква М, размер d, шаг (мелкий), направление (левое) и поле допуска. Указание поля допуска обязательно. Примеры обозначения показаны на рис. 4.3.
В приборостроении диаметры и шаги, установленные ГОСТ 8724-81, не удовлетворяющие конструктивным требованиям, выбирают по ГОСТ 16967-81 (например, М200,35-6g; М131,5-6Н).
Мелкие шаги применяют преимущественно на тонкостенных деталях, а также при малых длин резьбы.
Рис. 4.2 Профиль метрической резьбы
Наружная резьба
Внутренняя резьбы
Рис. 4.3 Указание метрической резьбы
Резьба диаметром менее 1 мм, применяемая в приборах точной механики по ГОСТ 9000-81, мелких шагов не имеет.
Диаметры и шаги метрической резьбы на деталях из пластмасс выбирают по ГОСТ 11709-81, например М61,5-7Н ГОСТ 11709-81.
4.2 Резьба трубная цилиндрическая.
Трубная цилиндрическая резьба по ГОСТ 6357-81 применяется для соединения труб и фитингов при требовании герметичности в таких соединениях (например, газопроводные трубы, муфты, угольники, задвижки и т.п.). В условное обозначение входят: буква G, размер резьбы в дюймах (без знака “ ”), класс точности среднего диаметра резьбы – А или В и длина свинчивания, если она больше установленной стандартом (рис. 4.4).
В обозначении трубной цилиндрической резьбы после буквы G указывают размер в дюймах приблизительно равный условному проходу трубы (внутренний диаметр трубы). Например, G1 означает, что внутренний диаметр трубы имеет условный проход в 1 дюйм, равный 25,4 мм. Наружный диаметр такой трубы будет на две толщины стенки трубы больше, то есть 33,249. Эти все размеры обусловлены ГОСТ 3262-75. Профиль резьбы – равнобедренный треугольник с углом при вершине 55 и с закруглённой вершиной и впадиной (рис. 64.)
Рис. 4.4 Примеры обозначения трубной цилиндрической резьбы
H=0,96049P
h=0,6403P
r=0,13733P

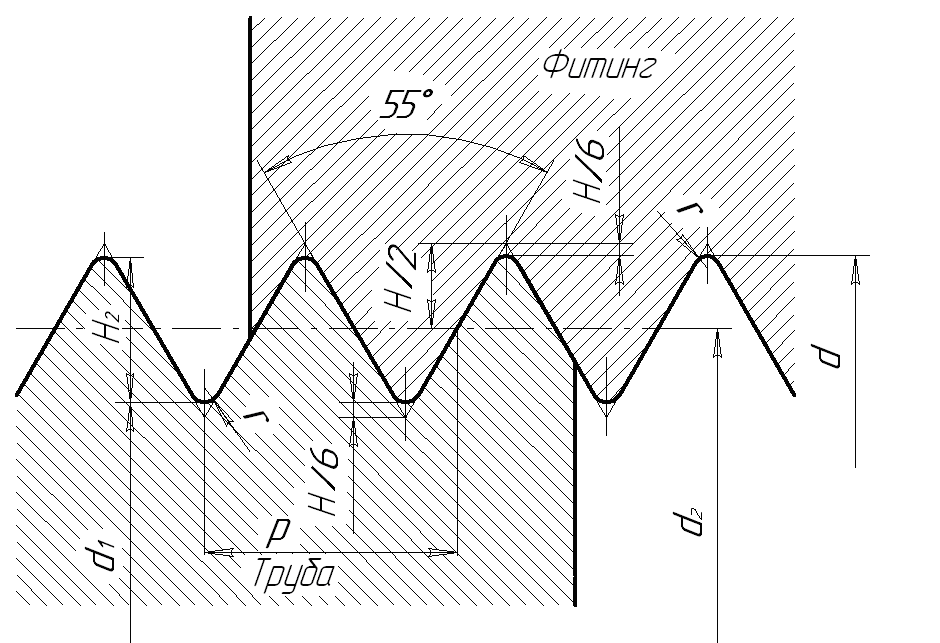

Рис 4.5 Профиль трубной цилиндрической резьбы
