18. Дуговые металлогалоидные лампы высокого давления (дри)

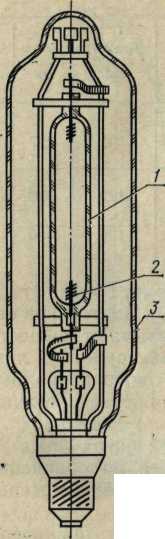

Рис. 9.5. Устройство лампы ДРИ:

1 — внутренняя кварцевая колба; 2 — элект­роды; 3 — внешняя колба.

Н а рисунке 9.5 показано устройство лампы ДРИ (ду­говая ртутная с иодидами металлов). Лампа содержит трубчатую горелку 1 из кварцевого стекла с помещенными в ее торцы вольфрамовыми элек­тродами 2. Полость горелки заполнена аргоном, строго дозированными компонентами в виде ртути, йодидов редкоземельных металлов (гольмия, тулия, таллия), а также натрия и цезия. Торелка помещена во внешнюю прозрачную термостойкую колбу 3 с вакуумом, обеспе­чивающим необходимый температурный режим горелки и устраняющим возможность электрического пробоя между токоведущими частями лампы. ¹Схема включения лампы ДРИ показана на рисун­ке 9.6. Схема содержит трансформатор Тр2, вторичная обмотка которого выполняет роль балластного сопротив­ления, стабилизирующего разряд между электродами. Первичная обмотка трансформатора Тр2 является частью зажигающего устройства, содержащего, кроме того, трансформатор Tpl, конденсатор С и разряд-it Р.Напряжение сети, приложенное к электродам лампы, {^достаточно для возникновения разряда между ними. При включении кнопкой КП трансформатора Tpl кон­денсатор С на протяжении части полупериода сети заря­жается от вторичной обмотки Tpl до напряжения про­боя разрядника Р. В момент пробоя по первичной об­мотке Тр2 протекает импульс тока разряда конденсато­ра, а во вторичной обмотке трансформатора Тр2 возни­кает импульс напряжения с амплитудой до 2 ... 3 кВ, обес­печивающий зажигание разряда в горелке лампы. В сле­дующий полупериод сети процесс повторяется. Зажигающее устройство обеспечивает надежное включение лампы при температуре окружающей среды до —40 °С. Светотехнические и электротехнические па­раметры лампы во время ее разогрева меняются так же, как и у ламп ДРЛ. Время разогревания лампы 2 ... 4 мин.

Повторное зажигание лампы ДРИ после ее погасания возможно через 5... 10 мин, в зависимости от условий охлаждения. Характеристика спектральной плотности излучения ламп ДРИ показана на рисунке 9.7 (вклейка). Каждый из компонентов наполнения горелки лампы дополняет линейчатый спектр ртутного разряда своим излучением. Иодид натрия дополняет излучение в желтой части спектра, таллия — в зеленой, индия — в голубой. Сово­купность излучений всех компонентов создает впечатле­ние непрерывного спектра, а определенный состав смеси позволяет получить цветность излучения лампы, близ­кую к естественному свету. Технические данные металлогалоидных ламп приве­дены в таблице 9.2 По сравнению с лампами ДРЛ световой поток ламп ДРИ такой же мощности больше в 1,5... 1,6 раза, а спектральный состав излучения обеспечивает правиль­ную цветопередачу Световая отдача ламп ДРИ достигает 95 лм-Вг~', что ставит их в ряд наиболее эффективных источников света. Условия окружающей среды не оказывают существен­ного влияния на светотехнические характеристики лампы, горелка которой помещена в вакуум внешней колбы. Лампы ДРИ при очевидных достоинствах не лишены и недостатков. В процессе эксплуатации световой поток ламп ДРИ уменьшается в 1,3... 1,5 раза быстрее по сравнению с лампами ДРЛ, этим объясняется значительно меньший срок службы первых. Отклонения напряжения оказывают значительное влияние на световой поток и мощность ламп ДРИ: откло­нения напряжения сети в пределах ±10% U_H вызывают в 3 раза большие отклонения светового потока и в 2,2 раза большие отклонения мощности лампы от номи­нальных значений. Необходимость в зажигающем устройстве удорожает ПРА к лампам ДРИ, усложняет их эксплуатацию. Вы­сокое напряжение на вторичной обмотке трансформато-. ра, достигающее нескольких киловольт, требует улуч­шенной межвитковой изоляции, кроме того, зажигающее устройство необходимо располагать в непосредственной близости от лампы, чтобы длина проводов, по которым передается высоковольтный импульс, была минимальна.
