Печи с вращающимся подом пламенные и электрические
Печи с вращающимся подом разделяются на печи с кольцевым и тарельчатым подом. На рис. 5.5 представлена печь с кольцевым подом. Печи предназначены для нагрева заготовок различной формы и мелких слитков под ковку или штамповку. При использовании газового топлива в печах может быть обеспечен малоокислительный нагрев.
Под печи приводится во вращение с помощью механизма, расположенного в приямке под печью. Механизм вращения состоит из набора опорных и упорных роликов и приводов с электродвигателями, останавливающими под после поворота на заданный угол. Вращение пода прерывистое.
Печи, работающие с невысоким темпом выдачи тяжелых заготовок (до 60 в час), загружают и разгружают с помощью средств общецеховой механизации. Печи для нагрева удлиненных (длина более 500 мм) заготовок загружают и разгружают при помощи механических клещей, захватывающих заготовку за один конец.
Печи для нагрева, особенно безокислительного, небольших коротких заготовок оснащают механизмами, обеспечивающими полную автоматизацию работы агрегата.
Печи пламенные щелевые механизированные (конвейерные)
Назначение пламенных щелевых механизированных (конвейерных) печей – нагрев концов длинных заготовок (проката) перед обработкой на горизонтально-ковочных машинах. Конструктивно печи, могут быть как в горизонтальном (рис. 5.6) так и в вертикальном исполнении.
Механизмы горизонтальной печи состоят из загрузочного стола с питателем, пластинчатого зубчатого конвейера, конвейера возврата заготовок, рольганга и гидравлического подъемника. На загрузочный стол укладывают запас подлежащих нагреву заготовок. По мере потребности заготовки с помощью питателя сбрасываются по одной на пластинчатый зубчатый конвейер, который перемещает их вдоль рабочего пространства печи в течение времени, необходимого для нагрева до заданной температуры. Одновременно в печи находится ряд нагреваемых заготовок, шаг укладки которых соответствует шагу конвейера. Пройдя печь, нагретая заготовка скатывается по наклонному лотку на позицию подачи горизонтально-ковочной машины.
Укороченную после операции ковки заготовку (прокат) укладывают на зубчатый конвейер, возвращающий ее к загрузочному концу печи. Здесь с помощью рольганга заготовку перемещают до регулируемого упора, соответствующего положению конца заготовки в печи для заданной длины его нагрева. Затем заготовка, поднятая гидроподъемником, по шарнирному мостику скатывается на пластинчатый зубчатый конвейер для последующего нагрева. Когда все заготовки израсходованы, в печь вводят новые из запаса на загрузочном столе.
Рис. 5.5. Печь нагревательная с вращающимся кольцевым подом НАОК: 1 – привод механизма вращения пода; 2 – рекуператор; 3 – вращающийся под; 4 – горелка; А, В, Б – рабочее пространство
А
А-А
А

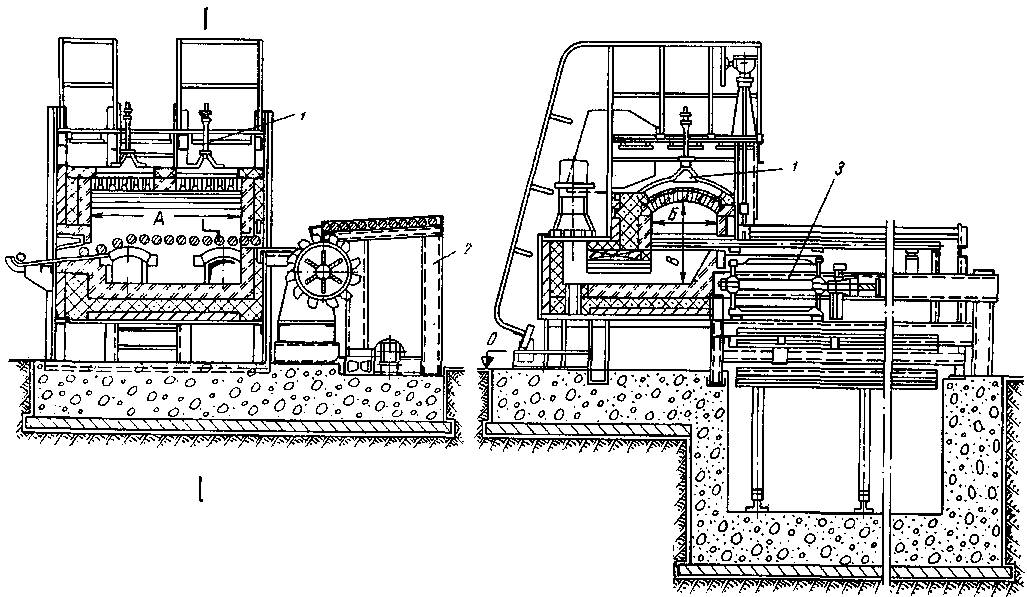

Рис. 5.6. Печь нагревательная щелевая механизированная (конвейерная) НЩОП: 1 – горелка; 2 – стол загрузки; 3 – конвейер; А, В, Б – рабочее пространство
