4.3. Топология локальных сетей

Топология - это конфигурация сети, способ соединения элементов сети (то есть компьютеров) друг с другом. Чаще всего встречаются три способа объединения компьютеров в локальную сеть: "звезда", "общая шина" и "кольцо".

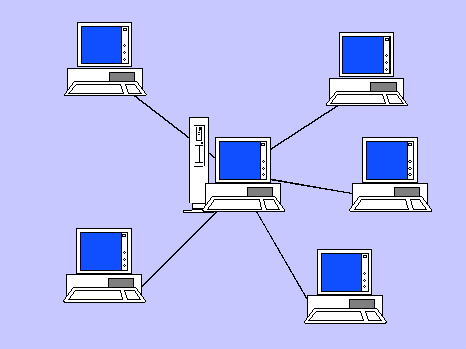

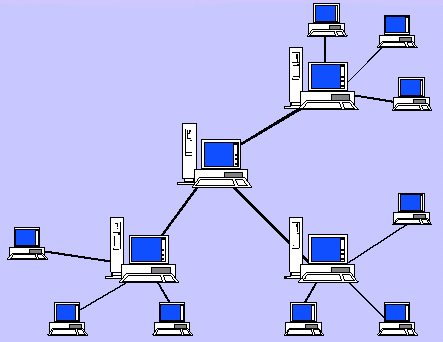

Соединение типа "звезда". Каждый компьютер через специальный сетевой адаптер подключается отдельным кабелем к объединяющему устройству. При необходимости можно объединить вместе несколько сетей с топологией "звезда", при этом конфигурация сети получается разветвленной.

Достоинства: При соединении типа "звезда" легко искать неисправность в сети.

Недостатки: Соединение не всегда надежно, поскольку выход из строя центрального узла может привести к остановке сети.

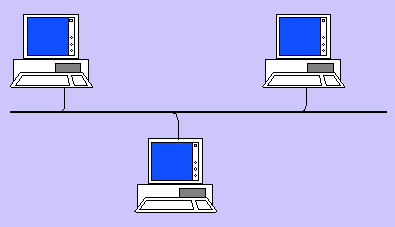

Соединение "общая шина". Все компьютеры сети подключаются к одному кабелю; этот кабель используется совместно всеми рабочими станциями по очереди. При таком типе соединения все сообщения, посылаемые каждым отдельным компьютером, принимаются всеми остальными компьютерами в сети.

Достоинства: в топологии "общая шина" выход из строя отдельных компьютеров не приводит всю сеть к остановке.

Недостатки: несколько труднее найти неисправность в кабеле и при обрыве кабеля (единого для всей сети) нарушается работа всей сети.

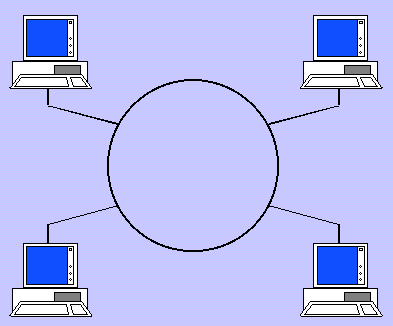

Соединение типа "кольцо". Данные передаются от одного компьютера к другому; при этом если один компьютер получает данные, предназначенные для другого компьютера, то он передает их дальше (по кольцу).

Достоинства: балансировка нагрузки, возможность и удобство прокладки кабеля.

Недостатки: физические ограничения на общую протяженность сети.

От схемы зависит состав оборудования и программного обеспечения. Топологию выбирают, исходя из потребностей предприятия. Если предприятие занимает многоэтажное здание, то в нем может быть применена схема "снежинка", в которой имеются файловые серверы для разных рабочих групп и один центральный сервер для всего предприятия.

4.4. Сетевой протокол. Пакетный протокол

Работой компьютеров в локальной сети управляют программы. Для того чтобы все компьютеры могли понимать друг друга, отправлять друг другу запросы и получать ответы, они должны общаться на одном языке. Такой язык общения компьютеров называется сетевым протоколом. Другими словами, сетевой протокол - это правила взаимодействия компьютеров в сети.

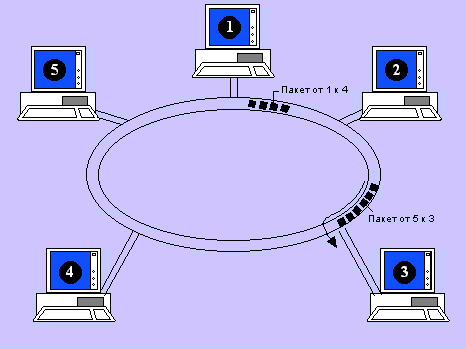

В последнее время широкое применение нашли так называемые пакетные протоколы. При использовании протоколов этого типа данные, которыми обмениваются компьютеры, режутся на небольшие блоки. Каждый блок как бы вкладывается в "конверт" (инкапсулируется), в результате чего образуется пакет. Пакет содержит как сами данные, так и служебную информацию: от кого отправлен, кому предназначен, какой пакет должен следовать за ним и прочее. Пакетный протокол обеспечивает циркуляцию пакетов в сети, а также получение их адресатом и сборку. Каждая рабочая станция периодически подключается к сети (по прерываниям) и проверяет проходящие пакеты. Те, что адресованы ей, она забирает, а прочие пересылает дальше.

Операционные системы Windows поддерживают несколько различных сетевых протоколов. В зависимости от того, какое оборудование использовано при создании локальной сети, можно использовать тот или иной протокол обмена данными.
