4.1. Сетевые кабели
Очевидно, чтобы соединять различные устройства в проводной сети, вам необходимы кабели. Естественно, не каждый кабель можно использовать для соединения сетевых устройств. Например, шнур от старого утюга для этих целей лучше не применять. Поэтому во всех сетевых стандартах определены необходимые условия и характеристики используемого кабеля, такие как полоса пропускания, волновое сопротивление, удельное затухание сигнала, помехозащищенность и другие.
Существуют два принципиально разных вида сетевых кабелей: медные и оптоволоконные.
Кабели на основе медных проводов, в свою очередь, делятся на коаксиальные и некоаксиальные.
Коаксиальный кабель представляет собой центральный проводник, окруженный слоем диэлектрика (изолятора) и экраном из металлической оплетки, выполняющим также роль второго контакта в кабеле. Для повышения помехоустойчивости иногда поверх металлической оплетки помещают тонкий слой алюминиевой фольги. В лучших коаксиальных кабелях используют для изготовления серебро и даже золото. В локальных сетях применяются кабели с сопротивлением 50 Ом (RG-11, RG-58) и 93 Ом (RG-62). Главный недостаток коаксиальных кабелей — их пропускная способность, которая не превышает 10 Мбит/с, что в современных сетях считается недостаточным. На самом деле ограничение здесь накладывает не сам коаксиальный кабель (полоса передачи коаксиальных кабелей очень велика, затухание же у хороших кабелей очень низкое), а сам физический протокол.
Именно коаксиальные кабели стали в начале транспортной средой локальных сетей ЭВМ (см. рис.1).
Рис. 1. 1 - центральный проводник; 2 - изолятор; 3 - проводник-экран; внешний изолятор
Коаксиальная система проводников из-за своей симметричности вызывает минимальное внешнее электромагнитное излучение. Сигнал распространяется по центральной медной жиле, контур тока замыкается через внешний экранный провод. При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные “земли” обычно имеют неравные потенциалы). Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).
Коаксиальный кабель с полосой пропускания 500 МГц при ограниченной длине может обеспечить скорость передачи несколько Гбит/сек. Предельные расстояния, для которых может быть применен коаксиальный кабель составляет 10-15 км.
По мере развития технологии скрученные пары смогли вытеснить из этой области коаксиальные кабели. Это произошло, когда полоса пропускания скрученных пар достигла 200-350 МГц при длине 100м (неэкранированные и экранированные скрученные пары категории 5 и 6), а цены на единицу длины сравнялись. Скрученные пары проводников позволяют использовать биполярные приемники, что делает систему менее уязвимой (по сравнению с коаксиальными кабелями) к внешним наводкам. Но основополагающей причиной вытеснения коаксиальных кабелей явилась относительная дешевизна скрученных пар. Скрученные пары бывают одинарными, объединенными в многопарный кабель или оформленными в виде плоского ленточного кабеля. Применение проводов сети переменного тока для локальных сетей и передачи данных допустимо для весьма ограниченных расстояний.
Коаксиальный кабель, возможно, использовали бы и дальше, но есть две проблемы: первая, и самая существенная, — точки доступа в такой сети расположены последовательно, и выход из строя одной из них приводит к неработоспособности всей сети, а вторая — стоимость хорошего коаксиального кабеля существенно выше стоимости витой пары.
Витая пара представляет собой несколько (обычно 8) пар скрученных проводников. Скручивание применяется для уменьшения помех как самой пары, так и внешних, влияющих на нее. У скрученной определенным образом пары появляется такая характеристика, как волновое сопротивление. Витая пара бывает нескольких типов: неэкранированная витая пара — UTP (Unscreened Twisted Pair), фольгированная — FTP (foiled), фольгированная экранированная — FBTP (foiled braided) и защищенная — STP (shielded).Защищенная пара отличается от остальных наличием индивидуального экрана для каждой пары. Витые пары делятся на категории по частотным свойствам. Не будем вдаваться в подробности, отметим только, что на сегодня наиболее желательной является витая пара категории 5 (полоса частот — до 100 МГц).
В зависимости от того, где вы прокладываете провод и как вы его будете использовать, вам следует выбирать одножильную или многожильную витую пару. Одножильная пара дешевле, но она менее гибкая и может сломаться при периодическом сгибании и разгибании провода, поэтому так называемые патч-корды необходимо делать только из многожильных кабелей.
Подводя итоги можно сказать, что при расстояниях до 100 метров с успехом могут использоваться скрученные пары и коаксиальные кабели, обеспечивая полосу пропускания до 150 Мбит/с, при больших расстояниях или более высоких частотах передачи оптоволоконный кабель предпочтительнее. Следует заметить, что работа с кабелями предполагает необходимость доступа к системе канализации (иногда это требует специальных лицензий; а там часто размещаются усилители-повторители). Кабельное хозяйство требует обслуживания. В этом отношении радиоканалы предпочтительнее, ведь случаев коррозии электромагнитных волн не зарегистрировано, да и крысы их не грызут.
Оптоволоконный кабель состоит из одного или нескольких волокон, заключенных в оболочки, и бывает двух типов: одномодовый и многомодовый. Их различие в том, как свет распространяется в волокне — в одномодовом кабеле все лучи (посланные в один момент времени) проходят одинаковое расстояние и достигают приемника одновременно, а в многомодовом сигнал может «размазаться». Зато они намного дешевле одномодовых.
А.Г.Белл в 1880 году запатентовал фотофон – прибор для передачи голоса посредством светового сигнала с селеновым фотодетектором. Первые коммерческие телефонные системы были созданы лишь в 1977 году и работали со скоростью 44,7 Мбит/с. Одномодовые волоконные кабели начали производиться в 1983 году. В 1990 году Линн Моллинер (Bellcore) продемонстрировал передачу данных со скоростью 2,5Гбит/c на расстояние 7500 км (без промежуточных усилителей сигнала) В 1990 году в США суммарная протяженность оптических волокон составляла около 9000000 км. В 2000 году обшая длина оптоволокон только в США превысила 30 миллионов километров. Оптоволоконные линии связи работают в частотном диапазоне 1013 – 1016Гц, что на 6 порядков больше, чем в случае радиочастотных каналов (это обеспечивает пропускную способность 50000 Гбит/c). Но земная атмосфера является плохой средой для распространения света. По этой причине только разработка кремниевых волокон с низким коэффициентом поглощения в инфракрасном диапазоне (< 0,2 дБ/км) сделало возможным широкое распространение оптических каналов связи. Укладывается ~1000км оптоволоконного кабеля в день. В настоящее время каналы обычно имеют пропускную способность ~1Гбит/c и это связано с ограниченным быстродействием оборудования, преобразующего оптический сигнал в электрический и обратно. В ближайшие годы следует ожидать увеличения быстродействия таких устройств в 100-1000 раз.
В 2002 году компанией Zonu разработан фототрансивер (GBIC) на 1,25Гбит/c для передачи и приема данных по одному и тому же волокну при длине волны 1310 нм. Для одномодового волокна расстояние передачи может составлять до 10 км. При длине волны 1550 нм достижимо расстояние передачи в 40 км. Разрабатывается вариант для скоростей передачи 2,5Гбит/c
Оптоволоконное соединение гарантирует минимум шумов и высокую безопасность (практически почти невозможно сделать отвод). Пластиковые волокна применимы при длинах соединений не более 100 метров и при ограниченном быстродействии (<50 МГц). Вероятность ошибки при передаче по оптическому волокну составляет <10-10, что во многих случаях делает ненужным контроль целостности сообщений.

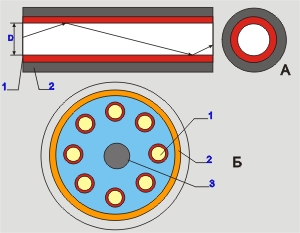

При построении сетей используются многожильные кабели (рис. 2; существуют и другие разновидности кабеля: например, двух- или четырехжильные, а также плоские). В верхней части рисунка [a] изображено отдельное оптоволокно, а в нижней [Б] сечение восьмижильного оптического кабеля. Свет (длина волны ~ 1350 или 1500 нм) вводится в оптоволокно (диаметром d<100) с помощью светоизлучающего диода или полупроводникового лазера. Центральное волокно покрывается слоем, коэффициент преломления которого меньше чем у центрального ядра (стрелками условно показан ход лучей света в волокне). Для обеспечения механической прочности извне волокно покрывается полимерным слоем (2А). Кабель может содержать много волокон, например 8. В центре кабеля помещается стальной трос (3Б), который используется при прокладке кабеля. С внешней стороны кабель защищается (от крыс) стальной оплеткой (2Б) и герметизируется эластичным полимерным покрытием.
Рис. 2. Сечение оптоволоконного кабеля

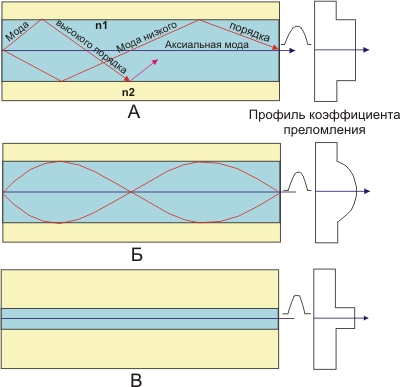

Существует несколько типов оптических волокон, обладающих различными свойствами. Они отличаются друг от друга зависимостью коэффициента преломления от радиуса центрального волокна. На рис. 3 показаны три разновидности волокна (А, Б и В). Буквами А и Б помечен мультимодовый вид волокон. Тип Б имеет меньшую дисперсию времени распространения и по этой причине вносит меньшие искажения формы сигнала. Установлено, что, придавая световым импульсам определенную форму (обратный гиперболический косинус), дисперсионные эффекты можно полностью исключить. При этом появляется возможность передавать импульсы на расстояние в тысячи километров без искажения их формы. Такие импульсы называются солитонами. При современных же технологиях необходимо использовать повторители через каждые 30 км (против 5 км для медных проводов). По сравнению с медными проводами оптоволоконные кабели несравненно легче. Так одна тысяча скрученных пар при длине 1 км весит 8 тонн, а два волокна той же длины, обладающие большей пропускной способностью, имеют вес 100кг. Это обстоятельство открывает возможность укладки оптических кабелей вдоль высоковольтных линий связи, подвешивая или обвивая их вокруг проводников.
Рис. 3 Разновидности оптических волокон, отличающиеся зависимостью коэффициента преломления от радиуса
Буквой В помечен одномодовый вид волокна (понятие мода связано с характером распространения электромагнитных волн). Мода представляет собой одно из возможных решений уравнения Максвелла. В упрощенном виде можно считать, что мода – это одна из возможных траекторий, по которой может распространяться свет в волокне. Чем больше мод, тем больше дисперсионное искажение сформы сигнала. Одномодовое волокно позволяет получить полосу пропускания в диапазоне 50-100 ГГц-км. Типовое значение модовой дисперсии лежит в пределах от 15 до 30 нсек/км. Эта разновидность волокна воспринимает меньшую долю света на входе, за то обеспечивает минимальное искажение сигнала и минимальные потери амплитуды. Следует также иметь в виду, что оборудование для работы с одномодовым волокном значительно дороже.
Одним из критических мест волоконных систем являются сростки волокон и разъемы. Учитывая диаметр центральной части волокна, нетрудно предположить, к каким последствиям приведет смещение осей стыкуемых волокон даже на несколько микрон (особенно в одномодовом варианте, где диаметр центрального ядра менее 10 микрон) или деформация формы сечения волокон.

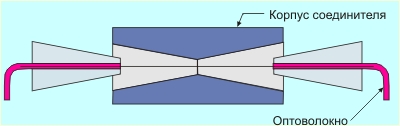

Соединители для оптических волокон имеют обычно конструкцию, показанную на рис. 4, и изготовляются из керамики. Потеря света в соединителе составляет 10-20%. Для сравнения сварка волокон приводит к потерям не более 1-2%. Существует также техника механического сращивания волокон, которая характеризуется потерями около 10% (splice).
Рис. 4. Схема оптического разъема
С использованием оптических волокон можно создавать не только кольцевые структуры. Возможно построение фрагмента сети, по характеру связей эквивалентного кабельному сегменту или хабу. Схема такого фрагмента сети представлена на рис. 5 (пассивный хаб-концентратор). Базовым элементом этой субсети является прозрачный цилиндр, на один из торцов которого подключаются выходные волокна всех передатчиков интерфейсов устройств, составляющих субсеть. Сигнал с другого торца через волокна поступает на вход фото приемников интерфейсов. Таким образом, сигнал, переданный одним из интерфейсов, поступает на вход всех остальных интерфейсов, подключенных к этой субсети.
Рис. 5. Схема пассивного оптоволоконного хаба

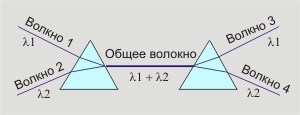

В последнее время заметного удешевления оптических каналов удалось достичь за счет мультиплексирования с делением по длине волны. За счет этой техники удалось в 16-160 раз увеличить широколосность канала из расчета на одно волокно. Схема мультиплесирования показана на рис. 6. На входе канала сигналы с помощью призмы объединяются в одно общее волокно. На выходе с помощью аналогичной призмы эти сигналы разделяются. Число волокон на входе и выходе может достигать 32 и более.
Рис. 6. Мультиплексирование с делением по длине волны в оптическом волокне
Плюсы оптоволоконного кабеля относительно медного — это нечувствительность первого к электромагнитным помехам, огромная скорость передачи данных за счет гораздо большей полосы пропускания (оптические частоты гораздо выше, чем частоты электромагнитных волн в проводнике) и сложность в перехвате информации. Проще перехватить электромагнитное излучение, чем оптическое, хотя и оптика не является панацеей. Но с другой стороны, по этой же причине вы можете легко соединять и монтировать медные провода (если длины кабелей не близки к критическим), а для монтажа оптоволоконного кабеля необходимо специальное оборудование, так как необходимо точное совмещение осей светопроводящего материала — волокон и коннекторов.
