3. Выбор и обоснование использования инвентарного имущества.

Инвентарным имуществом, которое может быть использовано для дублирования моста, металлическая эстакада РЭМ-500, т.к. использование наплавного моста (НЖМ-53) невозможно ввиду низкого горизонта воды.

При обосновании использования того или иного инвентарного имущества необходимо учитывать область его применения.

Инвентарное имущество металлической эстакады РЭМ-500 может эффективно применяться при дублировании путепроводов, виадуков и мостов через реки глубиной до 7 м. Максимальная высота эстакады от подошвы башмаков опор до головки рельсов — 14 м, минимальная — 4,3 м.

4. Разработка схемы моста-дублера и определение потребного количества инвентарного имущества.

Принципиальную схему моста дублера можно увидеть на рис.5.

Для дублирования моста используются 15 пролетных строений длиной 12,5 м. Допускаемая нагрузка 7,2 тс/м. Возможность пропуска тепловоза ТЭ-3.

Сооружение насыпей подходов производится в течение шести суток, тремя автосамосвалами КрАЗ 225, имеющимися в составе парка мостоотряда, производящего реконструкцию моста. Потребное количество инвентарного имущества:

Опоры - 14 шт.

Пролетные строения - 15 шт.

Устои шпальные – 2 шт.

Рис 6. Принципиальная схема моста-дублера.

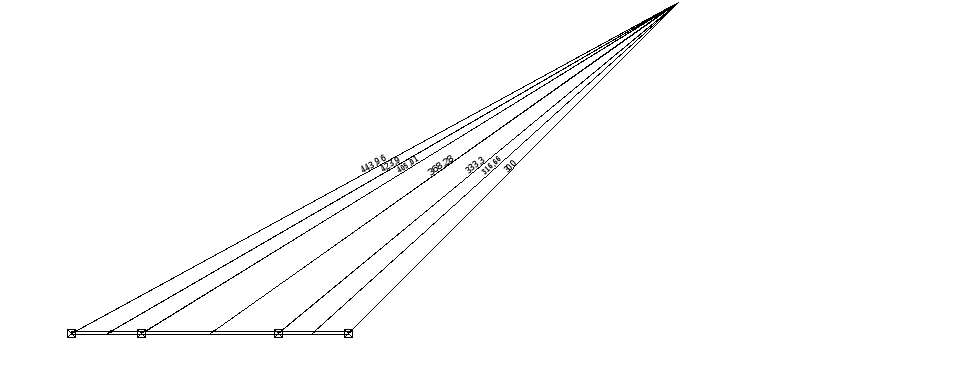

Рис 5. График расстояний от склада ГВС до опор и ПС.
