1.3 Вариант №3
По заданию следует предусмотреть судоходные пролеты равные: основной – 100 метров и смежный – 60 метров. Отверстие моста составляет 470 метров. Исходя из этого назначаем схему моста из 2 металлических фермы 110.0 м ,6 сталежелезобетонных балках длинной45.8 м. и 2 балки из обычного железобетона длиной 13,5м
ПР= hстр. + РСУ + H=2,8+50,00+10,0=62,8 м
БН=hстр. + РСУ + H-0,9=2,8+50,00+10,0-0,9=61,9 м
Ннас=БН-(УВВ+УМВ)/2=61,9-(46+53)/2=12,5м
Необходимая длина моста между крайними точками устоев:
Где: - Отверстие моста ,м,
n - количество промежуточных опор попадающих в воду,
b -ширина промежуточных опор,м,
а – величина захода конструктивного устоя в насыпь,м.
Фактическая длина моста при принятых конструкциях составит:
Где: с-длина крыла устоя поверху,м,
n-количество пролетов ,
lпр –длина пролетов,м,
n+1- количество температурных швов,
- длина деформационных швов,м.
=0,08 для пролета 45,8
=0,15 для пролета 111,09
Lф<Lп на
Определение объемов работ.
Пролетные строения.
Пролетного строения полной длиной 110,0 м
Масса металла:
Металлоконструкций – 540,79т
Высокопрочных болтов – 18,51т
Опорных частей-10,8т
Объем железобетона:
Плиты мостового полотна – 74,4м3
Тротуаров и убежищ – 46,7 м3
Пролетные строения.
Пролетного строения полной длиной 45,8 м
Масса металла:
Металлоконструкций – 102,4т
Высокопрочных болтов – 1,5т
Опорных частей-3,5т
Объем железобетона:
Плиты мостового полотна – 67,0м3
Тротуаров и убежищ – 19,2 м3
Пролетного строения полной длиной 13.5 м
Объем железобетона:26,6*2=53,2 м3
Опоры.
Имеем девять опор высотой по 12,4 м.
. Объем железобетонов одной опоры составляет ориентировочно
Бетон омоноличивания блоков и бетон заполнения опоры
Объем ростверка высотой 2,5 м из монолитного железобетона с размерами в плане 5*7 м при скосах по 0,5 м (для улучшения условий обтекания):
Vроств.= 2,5*7*5 = 87,5 м3.
Vоп=62,5+91+45=198,5 м3
Опора №1(13,5+45,8)

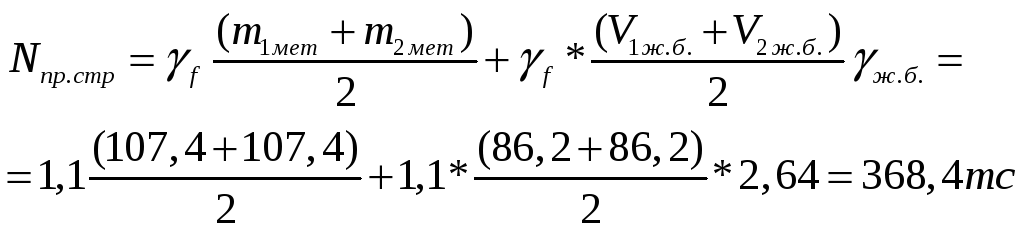

N =Nпр + Nмп + Nоп + Nвр
Nоп = 2.64 * Vоп *γr = 2.64 *198,5*1.1 = 576,4тс
Nмп = γr* Рмп*(l1+l2)/2=1.3*2.3*(13,5+45,8)/2=88,6тс
Nвр = γr * (1 + μ) * ν * λ / 2= 1,2 * 1 * 15,4* 60* 0,5*1,7 = 942,5 тс
N = 138,6+576,4+88,6+942,5=1746,0
nсв = 1,7 * 1746 / 900= 3,2 ,принимаем 4 свай-оболочек диаметром 1,6м ,глубиной погружения 20м
Объем свай-оболочек при толщине стенки 12 см из расчета 4 штук на опору
Объем бетона для заполнения полых свай-оболочек:
Опора №2(111,09+111,09)
N =Nпр + Nмп + Nоп + Nвр
Nоп = 2.64 * Vоп *γr = 2.64 *198,5*1.1 = 576,4тс
Nмп = γr* Рмп*(l1+l2)/2=1.3*2.3*(111,09+111,09)/2=332,2тс
Nвр = γr * (1 + μ) * ν * λ / 2= 1,2 * 1 * 14 * 222,18* 0,5*1,7 = 3172,7 тс
N = 946,5+576,4+332,2+3172,7=5027,8тс
nсв = 1,7 * 5027,8 / 1000 = 7,5 принимаем 8 свай-оболочек диаметром 1,6м ,глубиной погружения 27 м
Объем свай-оболочек при толщине стенки 12 см из расчета 8 штук на опору
Объем бетона для заполнения полых свай-оболочек:
Опора №3(111,09+45,8)
N =Nпр + Nмп + Nоп + Nвр
Nоп = 2.64 * Vоп *γr = 2.64 *198,5*1.1 = 576,4тс
Nмп = γr* Рмп*(l1+l2)/2=1.3*2.3*(111,09+45,8)/2=234,5тс
Nвр = γr * (1 + μ) * ν * λ / 2= 1,2 * 1 * 14 * 156,9* 0,5*1,7 = 2240,5 тс
N = 657,55+576,4+234,5+2240,5=3699,9тс
nсв = 1,7 * 5027,8 / 900 = 6,9 принимаем 7 свай-оболочек диаметром 1,6м ,глубиной погружения 20 м
Объем свай-оболочек при толщине стенки 12 см из расчета 7 штук на опору
Объем бетона для заполнения полых свай-оболочек:
Опора №4(45,8+45,8)
N =Nпр + Nмп + Nоп + Nвр
Nоп = 2.64 * Vоп *γr = 2.64 *198,5*1.1 = 576,4тс
Nмп = γr* Рмп*(l1+l2)/2=1.3*2.3*(45,8+45,8)/2=136,9тс
Nвр = γr * (1 + μ) * ν * λ / 2= 1,2 * 1 * 14,42 * 91,6* 0,5*1,7 = 1347,2 тс
N = 368,4+576,4+136,9+1347,2=2428,9тс
nсв = 1,7 * 5027,8 / 900 = 4,6 принимаем 5 свай-оболочек диаметром 1,6м ,глубиной погружения 20 м
Объем свай-оболочек при толщине стенки 12 см из расчета 5 штук на опору
Объем бетона для заполнения полых свай-оболочек:
Таблица 3
Определение общей стоимости моста.
Наименование работ |
Количество однотипных элементов |
Стоимость одного элемента тыс.руб. |
Общая стоимость тыс.руб. |
Пролетное строение из обычного ж/б длиной 13.5м |
2 |
18,39 |
36,76 |
Пролетное строение с сквозными главными фермами l=110,0 м. |
2 |
546 |
1092 |
опора №1 |
2 |
73,6 |
147,2 |
опора №2 |
1 |
117,3 |
117,3 |
опора №3 |
2 |
92,9 |
185,8 |
опора №4 |
4 |
80,0 |
320 |
Устой |
2 |
39,74 |
79,48 |
Полная стоимость моста по 3 варианту |
2210,1 |
