4.2. Отражение в тз факторов окружающей среды.

Существует несколько возможностей учета требований к РЭС в ТЗ. Одним из основных является задание варианта климатического исполнения аппаратуры.

Климатическое исполнение (ГОСТ 6019-78). Остановимся подробнее на этом пункте. В зависимости от климата района эксплуатации РЭС различают девять основных климатических исполнений изделий:

1. У - умеренный климат со среднегодовыми изменениями температуры +40^oС и – 45^oС.

2. УХЛ - умеренный и холодный; при Т мин < - 45^o С.

3. ТВ - влажный и тропический; относительная влажность 80% и выше действует на изделие более половины суток ежедневно в течение двух месяцев и более.

4. ТС - сухой тропический; температура +40^oС.

5. М - умеренно холодный морской; моря и океаны севернее 30^o северной широты или 30^o южной .

6. ТМ - морской климатический; ; моря и океаны между 30^o северной широты и 30^o южной широты.

7. О - общеклиматическое для суши.

8. ОМ - морское общеклиматическое; неограниченный район плавания.

9. В - всеклиматическое для суши и моря.

Стандартизация и кодификация климатических исполнений существенно упрощает задание соответствующих требований, т.к. позволяет четко представить всю программу комплексного воздействия внешней среды в количественном выражении. Подробно вопрос воздействий рассмотрен в другом разделе ТТ, при обсуждении комплекса условий эксплуатации РЭС.

Категория размещения на объекте: пять укрупненных и шесть дополнительных категорий. Категории размещения на объекте также стандартизованы и кодифицированы:

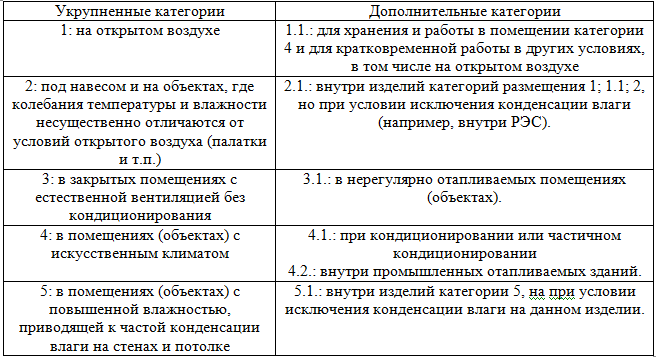

Категории размещения. Таблица 4.1.

Указанные категории размещения конструкций РЭС на объекте не распространяются на летательные аппараты с высотным потолком более 1000 м. Для таких конструкций предусмотрена классификация по группам пониженного давления, табл. 4.2.

Эксплуатационные факторы.

Для учета в целом факторов окружающей среды и объекта установки, в ТЗ обычно формируется под раздел ТТ, который называется "Условия эксплуатации".

Эксплуатационные требования к изделию включают в себя:

1. устойчивость к климатическим воздействиям (ГОСТ 15150-69);

2. устойчивость к механическим воздействиям (ГОСТ 16019-78; 17676-81);

3. характеристики возможных режимов работы и регламентных работ;

4. характеристику работы персонала.

Внешние воздействия на РЭС обычно записываются в ТЗ в сокращенном виде. Вместо перечисления большого количества разнообразных факторов указывается группа, категория или вид исполнения устройства. Перечень и числовые характеристики факторов приводятся в нормативных документах -ГОСТ, ОСТ, нормалях. Номенклатура, характеристики внешних воздействий и условий эксплуатации даны в ГОСТ 2057-406-81.

Говоря о климатических воздействиях, заметим, что нормировано семь основных видов:

1. воздействие температуры;

2. тепловые удары;

3. влажность;

4. разрежение воздуха;

5. пыль;

6. солнечная радиация;

7. гидростатическое давление.

Для специальных случаев отдельные основные виды воздействий дополняются усложненными требованиями. Например, действие влаги дополняется требованиями к туману, дождю, инею.

Нормальными климатическими условиями принято считать температуру от 15 до 30⁰С, давление (8,36…10,6) 10⁴ Па (630…800 мм рт.ст.), относительную влажность 45…80% (при 30⁰С), воздух без химических примесей и пыли.

Учет содержания в атмосфере коррозионно-активных агентов, влияющих на надежность, производится по ГОСТ 15150-69.

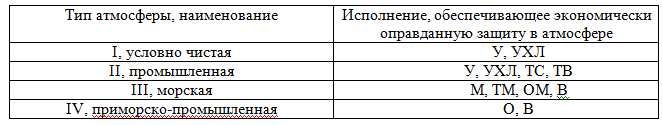

Классификация атмосферы. Таблица 4.4.

В нормативных документах также устанавливаются факторы, характеризующие коррозионную агрессивность атмосферы (ГОСТ 9.039-74) и коррозионную стойкость металлов (ГОСТ 13819-68). Стойкость к воздействию биофакторов в тропиках определяют по ГОСТ 9.102-78.

Устойчивость к механическим воздействием РЭС - способность выполнять все функции в условиях воздействий; прочность при механических воздействиях - способность противостоять разрушению в течение срока службы. Существуют четыре вида механических воздействий: вибрации, удары, линейные и центробежные ускорения, шум и акустические удары.

В нормативных документах устанавливаются группы РЭС в зависимости от условий эксплуатации, требования к испытаниям, количественные оценки воздействия и т.д.
