32)Основные эргономические характеристики человека-оператора.

См вопрос 31 и 33

33) Формирование и приём сигналов управления в системе «человек-машина».

Прием сигнала среди органов чувств такой: 1)зрение (до 80% информации), 2) слух (до 15%), 3)обоняние, осязание, вкус (на все 3 около 5%)

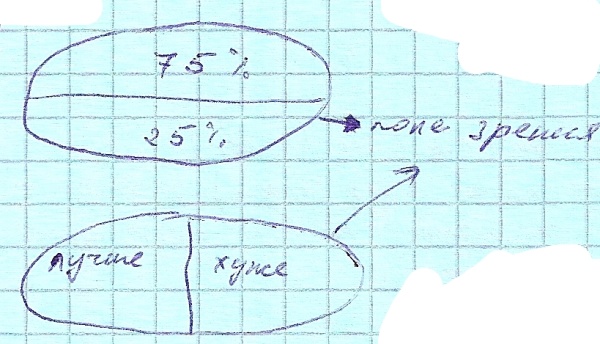

Зрение:

Вывод: расположение индикаторов должно учитывать особенность зрения

Слух:

1. необходимо использовать для кратких сообщений

2. однокональная индивидуальная связь

Остальные органы чувств – практически не используются в электронике.

Обработка информации, ее генерация, принятие решений существенно зависит от психологических характеристик человека:

Из псих.характеристик необходимо оценить:

1. характеристики памяти человека:

а) долгосрочную (часы, годы…) до 10⁵бит

б) кратковременную (время несколько десятков секунд), объем 10-15 слов или 150-200бит

Скорость подачи информации в этом случае играет очень большую роль..для долговременной нужно медленнее читать текст, например, чем для кратковременной

2. принятие решения:

а) стереотипное решение(простые, многоповторяемые)-принимаются за 0,1-0,2 сек

б) мыслительные решения – тратим несколько секунд

в) проблемное решение(нехватает информации, неизвестен алгоритм)- много времени

Вывод: а) и б) пусть считает машина, она это сделает намного быстрее(в 1000 раз быстрее)

ВВОД сигналов:

Осуществляется в основном за счет антропометрических особенностей человека.

Существует ножное и ручное управление

Результатом этой информации является всевозможные регуляторы (рычаги, ручки, кнопки)

Из вариантов движения рук самое лучшее (точность установки)- вертикальное движение, а самые неудачные –круговые.

При вводе сигналов надо учитывать двигательные функции человека.

Вывод: человек простую обработку информации делает медленнее, чем машина, а сложную наоборот, так как человек подвержен воздействию окружающей среды.

Повышение эффективности:

1. организационные возможности

а)Параллельная работа нескольких операторов

б)Дополнительные контуры управления

в)учет психо-физиологических факторов

2) конструктивные меры (круглые сигналы, специальные элементы управления)

34) Задача определения предварительного определения варианта конструкции – задача компоновки.

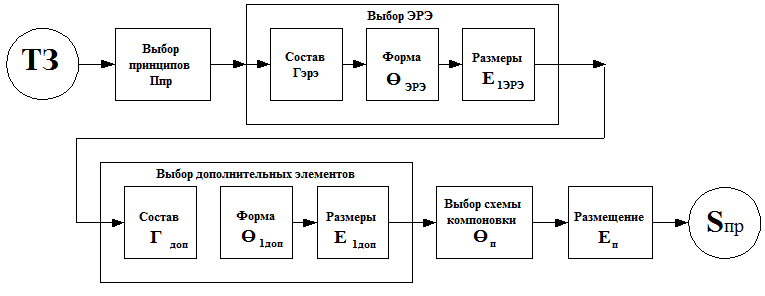

Перечень и возможная последовательность задач при компоновке микроэлектронных узлов (микросборок) и ячеек (субблоков) приведены на рис. 6.4.

На первом этапе необходимо установить совокупность принципов П_пр, по которым будет организовано в пространстве в единую систему S_пр множество элементов Г. Исходя из общих положений далее необходимо определить состав элементов системы.

Процедура определения полного перечня элементов Г распадается на два этапа:

• выбор совокупности элементов Г_эрэ схемы, объединяемых в данном модуле;

• выбор перечня дополнительных элементов Г_доп для объединения Г_эрэ элементов, защиты модуля и т.д.

Особенность задачи состоит в том, что одновременно с процедурой определения состава элементов Г, определяются форма и размеры этих элементов, т.е. решаются задачи поиска множества унарных отношений элементов схемы Г_эрэ и дополнительных элементов Г_доп:

Θ_1эрэ, Е_1эрэ - формы и размеры элементов Г_эрэ;

Θ_1доп, Е_1доп - форма и размеры Е_1доп.

На третьем этапе доопределяется структура Θ_пр пространственной (компоновочной) системы S_пр. При этом устанавливается схема взаимного положения элементов в модуле, т.е. определяется структура n-арных отношений Θ_n элементов.

На последнем этапе доопределяется совокупность значений параметров Е_nпр n-арных отношений, т.е. находятся координаты установки элементов на плоскости.

Рассмотрим другую группу особенностей задачи, связанную с наличием априорной информации о компоновке модулей нижних уровней.

Известно, что эти модули строятся так, что пространственное, механическое и электрическое объединение их осуществляется на плоскости.

Рис. 6.5. Принцип объединения элементов.

Следовательно, основной принцип р₁ объединения элементов в модуле известен заранее - "принцип плоскостного объединения". Очень часто задается способ будущего расположения элементов в модуле, например, "устанавливать по рядам и столбцам", т.е. становится известным и принцип р₂.

В целом можно считать, что множество принципов П_пр, П_пр = {р₁, р₂,… р_к}, пространственного объединения элементов в модуле в основном известно.

Кроме того известен и основной дополнительный элемент γ_1ДОП конструкции - объединительная плата.

Знание принципа р₁ и элемента γ_1ДОП дает возможность заранее определить основные структуры (схемы) компоновки Θ_пр модулей, рис. 6.6.

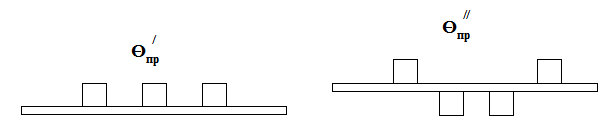

Рис. 6.6. Структуры (схемы) объединения.

Так появились односторонняя (Θ'_пр структура) схема и двусторонняя (Θ''_пр структура) схема установки элементов на плате - типовые схемы компоновки.

Типизация и стандартизация конструкций модулей в еще большей степени увеличили объем априорно известной информации о построении модулей за счет введения ряда их типоразмеров.
