17) Частные требования к конструкциям эс.
См вопрос 16
18) Уровни разукрупнения конструкций эс.
Что –то про электронные узлы, ячейки, блоки. Еще может вопрос 38
19) Общие принципы, цели и задачи конструирования эс.
Общие принципы конструирования ЭВМ
Компоновки ЭВМ подразделяются на три группы: однокорпусные (однокристальные), одно- и многоплатные. Причина перехода к третьему методу проектирования - превышение значений плотности компоновки, топологии и упаковки в сравнении с их допустимыми значениями, принятыми исходя из имеющихся на производстве способов технологии изготовления ПП и сборки ячеек.
1) одноуровневый (вся конструкция на 1 печ плате. "+": сокращение габаритов => увелич быстродейств, выше надежность. – при выходе из строя 1 элемента менять всю конструкцию (неремонтопригодность).
2) многоуровневый
Многоплатные ЭВМ могут быть сконструированы по принципам:
1) схемно-узловой – вся электрич принцип схема делится на узлы, при этом у каждого узла есть входы и выходы (бортовые машины, настольные ЭВМ)
2) каскадно-узловой – схема делится на отдельные каскады, не имеющие четко выраженных входов-выходов?
3) функционально-узловой – применяется при разработке больших машин
4) модульный – отдельные функциональные узлы взаимосвязаны м/у собой по 1 каналу
Выбор конкретного принципа конструирования определяется назначением и сложностью принципиальной схемы ЭВМ, экономической выгоды, возможностей технологии (max размер печ платы ограничен и т.д.).
При разбиении на части появляются типовые узлы => max использование типовых элем.
20) Роль формализованных и творческих действий при проектировании.
Кто принимает эти действия (человек или машина)
Действия: синтез, анализ, принятие решения
Синтез-творчество (человек)
Анализ- формализовано, алгоритм, оценка того, что есть (машина)
Принятие решения- творческая деятельности (человек)
Синтез делится на синтез машин (формализованный - С) и синтез человека(чисто творческий – Р,Е,g)
21) Стадии разработки эс.

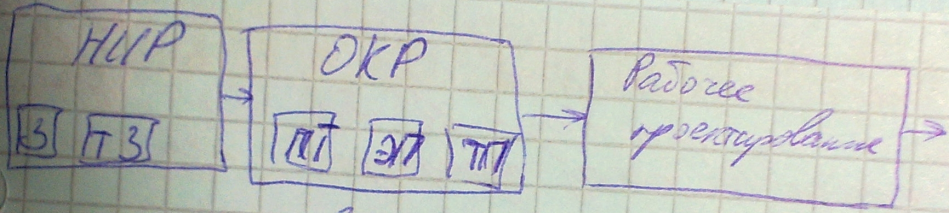

2.3.2. Стадии разработки КД
З – заявка
ТЗ – тех. задание
ПТ – предложение технич.
ЭП – эскизное проектирование
ТП – техническое проектирование
НИР – научно-исследовательская работа
ОКР – опытно-конструкторская работа
Содержание на примере КП:
0) введение
1) разработка ТЗ
1.1) анализ заявки
1.2) сбор и систематизация доп. Информации
1.3) формулировка ТЗ
2) технико-экономич обоснование проекта
2.1) поиск аналогов
2.2) анализ аналогов и выбор прототипа
2.3) уточнение цели и задач проетирования
3) поиск предварительного варианта конструкции
3.1) принципы и схемы компоновки изделия
3.2) предварительные расчёты геометрии параметров изделия
3.3) эскизы предварительного варианта конструкции (автокад, компас…)
4) анализ и доработка конструкции
4.1) топологическое проектирование печатной платы: трассы проложить, расположение элементов, описать как пользовались пакетом и т.д. -> эскизы платы.
4.2) расчёт устойчивости изделия к механич. воздействиям.
4.3) расчёт устойчивости изделия к тепловым воздействиям.
4.4) расчёт устойчивости изделия к влаге (не у всех)
4.5) доработка конструкции по результатам расчётов.
0) заключение
0) список используемых источников.
0) приложения.
