6.6. Монтаж плит перекрытий

Возведение конструкций подземной части здания подразделяются на две составляющие – возведение стеновых конструкций и перекрытий.

После возведения стен подвала здания выполняются работы по устройству подготовок под полы, а затем перекрытий. Устройство перекрытий над стеновыми конструкциями создает горизонтальный диск жесткости здания. Плиты перекрытия подают к месту установки краном или укладываются штабелями между стенами. После монтажа плит перекрытий, швы между ними заделываются раствором М100.

Схема монтажа плит перекрытий.

6.6. Технология гидроизоляционных работ

Подземные конструкции зданий и сооружений защищают от воздействия на них воды. Вода в конструкциях снижает их эксплуатационные свойства, вызывая коррозию металла, выщелачивание бетона, разрушение, особенно в зоне промерзания.

Защитным покрытием является гидроизоляция. Гидроизоляция зависит от требуемой сухости образованного стенами помещения, трещиностойкости изолируемых конструкций, величины гидростатического напора внешней воды, температурных воздействий.

В данном проекте используется окрасочная и оклеечная гидроизоляция. Качество гидроизоляции зависит от подготовки поверхности. Для этого с изолируемых поверхностей удаляют мусор, грязь, пыль, их выравнивают, срезают острые углы под 45 и придают им овальную форму. Затем поверхность тщательно просушивают и при необходимости грунтуют. Грунтовочные составы на битумной основе готовят из трех частей растворителя (керосин, бензин, сольвент, уайт-спирит) и одной части битума. Сушат бетонную поверхность калориферами и инфракрасными устройствами до влажности 4 % (для покрытия горячими мастиками).

Окрасочную гидроизоляцию наносят на поверхность способом обмазывания, окраски (в основном краскопультом или распылителем), газопламенного наполнения. Горячим битумом с наполнителями обмазывают поверхности в 2-3 слоя общей толщиной 2-4 мм, разжиженным битумом получают слой 0,8-1,5 мм. Материалы для окрасочной гидроизоляции доставляют специальным транспортом. Оклеечную гидроизоляцию производят посредством битумных мастик.

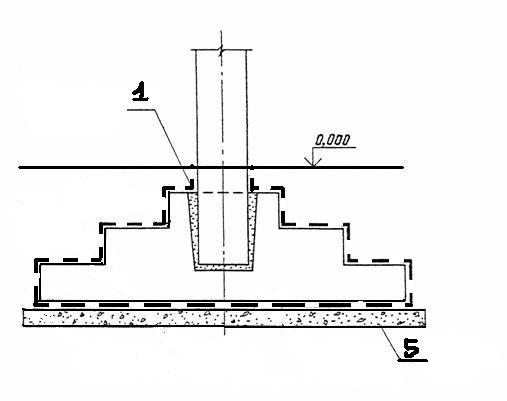

Схема гидроизоляции

а) гидроизоляция ленточного б) гидроизоляция ступенчатого

фундамента фундамент

1 – обмазка битумной мастикой в 2 раза; 2 – окрасочная гидроизоляция между стеной и фундаментом; 3 – ж/б плита; 4 – оклеечная гидроизоляция; 5 – втрамбованная в грунт щебёночная подготовка пропитанная горячим битумом.

6.8. Технология обратной засыпки с уплотнением.

До начала обратной засыпки котлована необходимо: закончить все строительные работы в зоне, подлежащей засыпке; удалить из засыпаемого котлована строительный мусор; проверить плотность грунта в основании котлована и при наличии разрыхленного слоя произвести его доуплотнение; осушить пазухи котлована, составить акты на скрытые работы и получить разрешение заказчика на обратную засыпку.

Отсыпку, разравнивание и уплотнение грунта выполняют послойно. Толщину слоя грунта для используемого уплотнителя устанавливают пробным уплотнением.

При устройстве промышленного здания грунт, разработанный в резерве экскаватором ЭО-4112А-1 – обратная лопата, подвозят самосвалами КамАЗ-5511 к месту укладки и разгружают на рабочую карту с заездом в котлован; разравнивают грунт бульдозером ДЗ-18 (толщина слоев примерно 25 см).

В первую очередь уплотняют грунт электротрамбовками ИЗ-4502 вокруг колонн и их фундаментов слоями по 0,4м, затем пневмокатком ДУ-12Б между колоннами.

Работы ведутся поточным методом в направлении к въезду, при этом сначала для проезда уплотняющих машин делают отсыпку полосы грунта шириной 2 м.

Грунт уплотняют параллельными проходками с перекрытием следов на 0,1 м; число проходок по одному следу устанавливают пробным уплотнением. Для засыпки используют грунт оптимальной влажности, определяемой методом стандартного уплотнения по ГОСТу 22733-77.

При устройстве АБК грунт в пазухи котлована подаёться самим эксковатором

ЭО-4112А-1, дальнейший порядок выполнения работ аналогичный предыдущему.
