1 Область применения
В данном курсовом проекте представлена технологическая карта, которая может быть использована для производства следующих видов работ:
- работ по вертикальной планировке строительной площадки;
- работы по разработке траншеи;
- работы по устройству монолитного ленточного фундамента.
Площадка, на которой выполняются работы по вертикальной планировке, имеет размеры 100×75 м (7500 м2). Она разбита на квадраты с длиной стороны – 25 м.
Фундаменты, под которые выполняется отрывка траншей - монолитные ленточные. Здание состоит из трех секций размерами в осях 41×27 м. Дальность отвозки грунта - 0,9 км.
Грунт супесь без примесей. Срезка растительного слоя выполняется летом, вертикальная планировка и разработка траншей зимой, устройство фундамента при положительных температурах.
Режим труда – односменный. Однако некоторые технологические процессы весьма трудоемки, и с целью сокращения продолжительности работ по их выполнению принимается двухсменный режим труда.
2 Технология и организация работ
2.1 Определение объемов земляных работ с разработкой схем движения землеройно-транспортных машин при вертикальной планировке строительной площадки.
Согласно выданной схеме площадки (рис.1), разбитой на квадраты со сторонами 25 м и имеющей общую площадь 7500 м2, требуется подсчитать объем земляных работ. Для этого необходимо выполнить действия, описанные в п. 2.1.1-2.1.5.

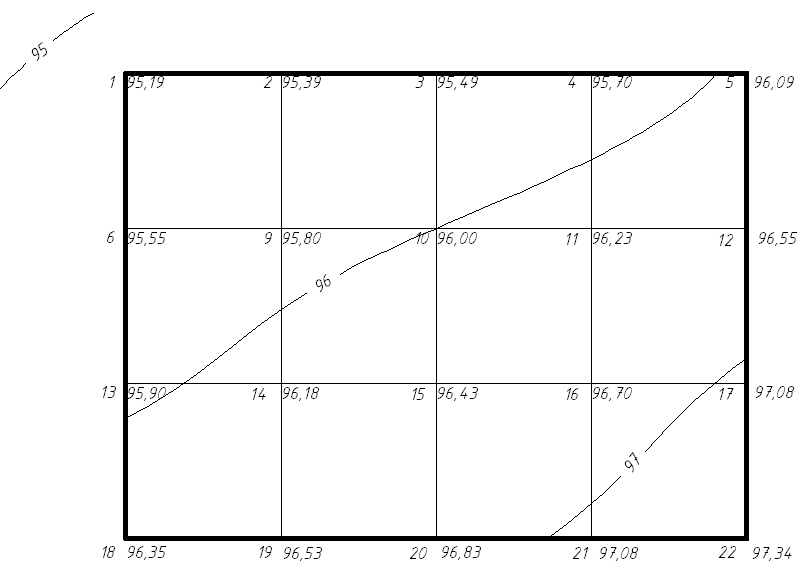

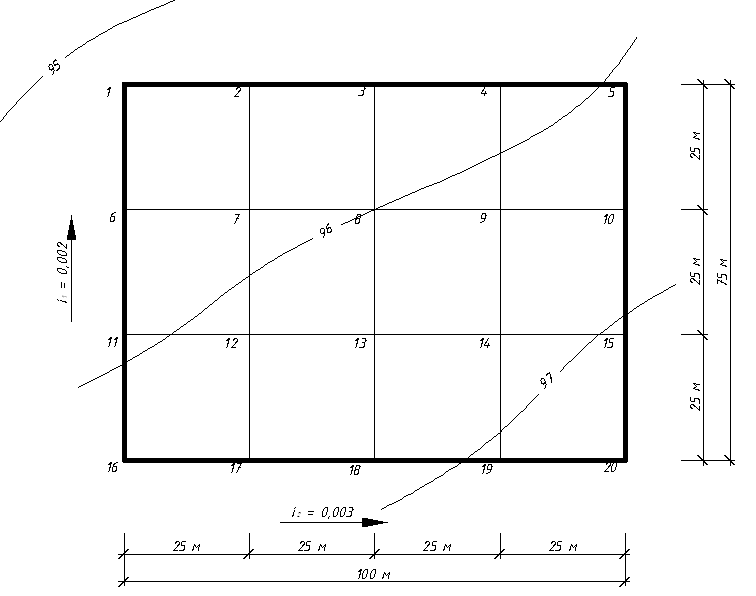

Рисунок 2.1 - Схема площадки в горизонталях
2.1.1 Определение черных отметок вершин квадратов
Черные отметки вершин квадратов вычисляются по заданным горизонталям путем интерполяции (например, вершина 16) или экстраполяции (например, вершина 3). Через вершины, для которых определяют черные отметки, проводят нормали к ближайшим горизонталям, по которым и определяются необходимые для расчета по формулам (2.1) или (2.2) расстояния l и L (рис.2).
Рассмотрим оба метода на примере выбранных вершин.
а)
б)

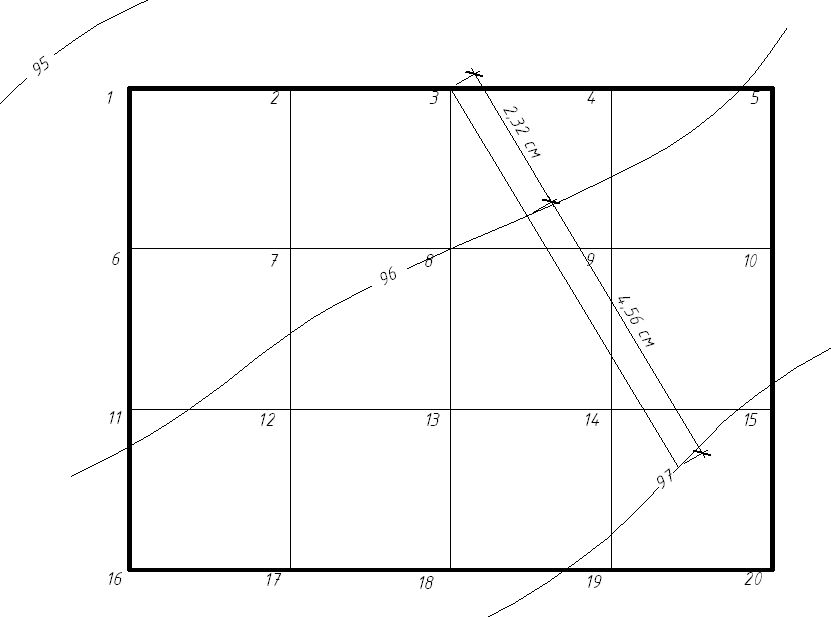

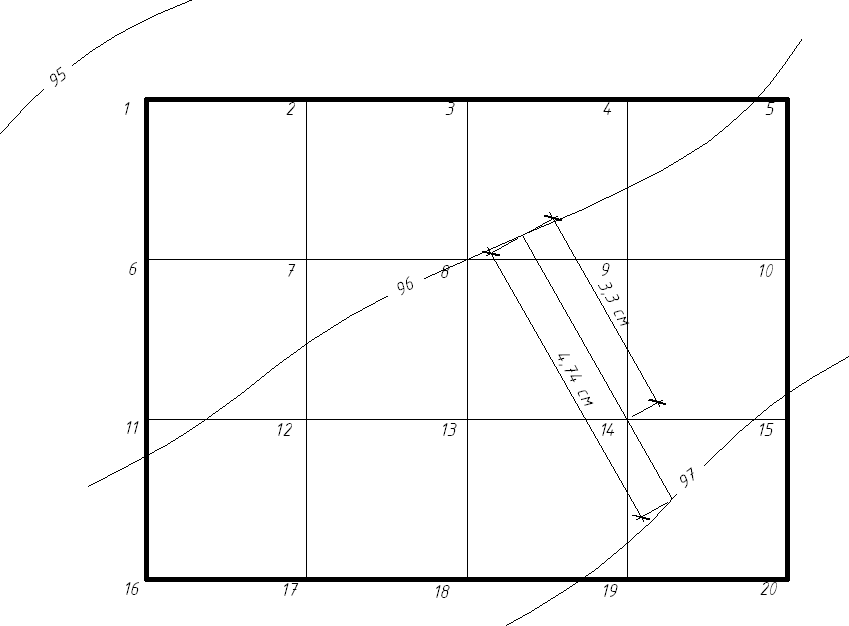

Рисунок 2.2 - Определение черных отметок: а) методом интерполяции; б) методом экстраполяции; 16, 3 — номера вершин, для которых определяются черные отметки; 5, 6…— номера соседних вершин.
Черная отметка для 16 вершины (рис. 2а), определяется по формуле:
,
м
(2.1)
где
,
- отметки горизонталей, м;
–
расстояние от
вершины до горизонтали, см;
– расстояние между
двумя горизонталями в плане, см.
Так, для 16 вершины по формуле (2.1):
м
Черная отметка для 3 вершины (рис.2б), определяется по формуле
,
м
(2.2)
где
,
— отметки горизонталей, м;
– расстояние от вершины до горизонтали, см;
– расстояние между двумя горизонталями в плане, см.
Так, для 3 вершины:
м
Аналогично определяются черные отметки всех вершин. Схема площадки, разбитой на квадраты, с подсчитанными черными отметками вершин представлена на рисунке 2.3.
Рисунок 2.3 - Схема площадки с подсчитанными черными отметками
2.1.2 Определение красных отметок вершин квадратов
Проектная отметка, под которую необходимо спланировать площадку, называется красной отметкой. Для ее определения изначально необходимо найти среднюю отметку по формуле
,м
(2.3)
где
,
,
,
–
сумма черных отметок вершин, принадлежащих
одному, двум, трем, четырем квадратам
соответственно, м.
-количество
квадратов.
м
Определяются красные отметки каждой из вершин квадратов по формуле
,
м
(2.4)
где
– средняя красная отметка, определенная
по формуле (2.3),
,
– вертикальный и горизонтальный уклоны
соответственно,
– вертикальное
или горизонтальное расстояние от i-ой
вершины квадрата до центра площадки,
м.
В качестве примера определим красные отметки 1, 12, 16 и 19 вершин квадратов (рис. 4).

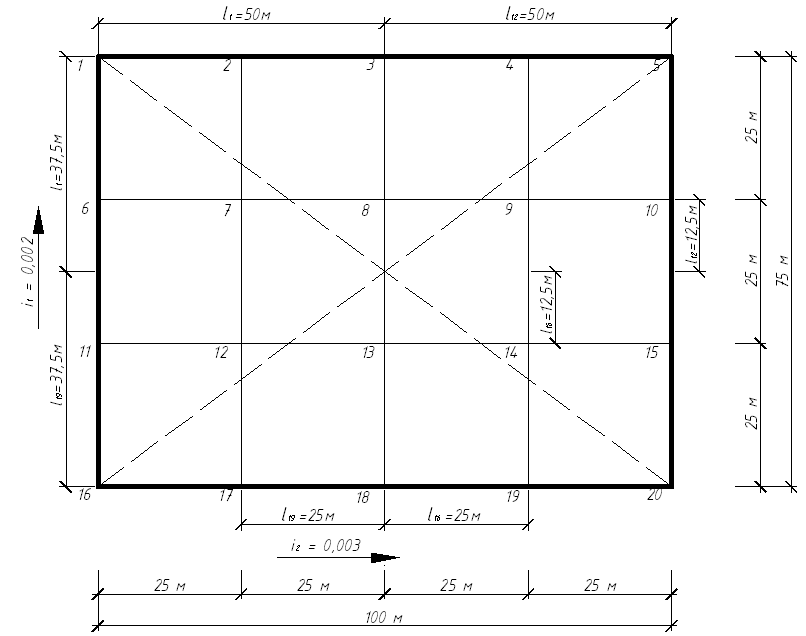

Рисунок 2.4 - Определение красных отметок
Подставляя известные значения для выбранных вершин в формулу (2.4), получим:
м
м
м
м
Аналогично определяются красные отметки всех вершин квадратов. Результаты определенных красных отметок приведены на рисунке 2.5.

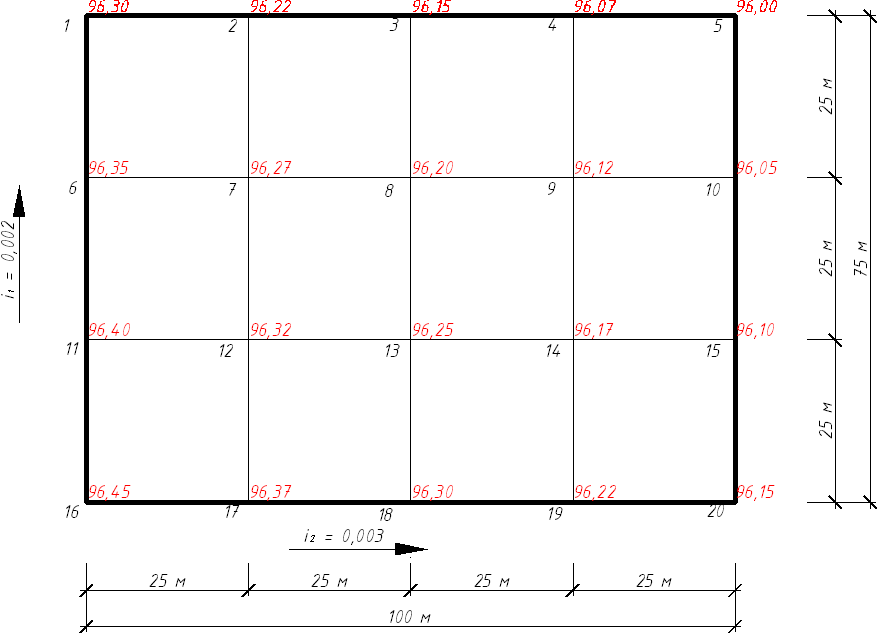

Рисунок 2.5 - Схема площадки с подсчитанными красными отметками
