1.5 Таймерные команды
Размещение таймера в памяти и его компоненты Область в памяти
Таймеры имеют собственную зарезервированную область памяти в вашем адреса таймера. Набор команд контактного плана поддерживает 256 таймеров. Чтобы установить количество доступных таймерных слов, обратитесь к техническому описанию вашего CPU.

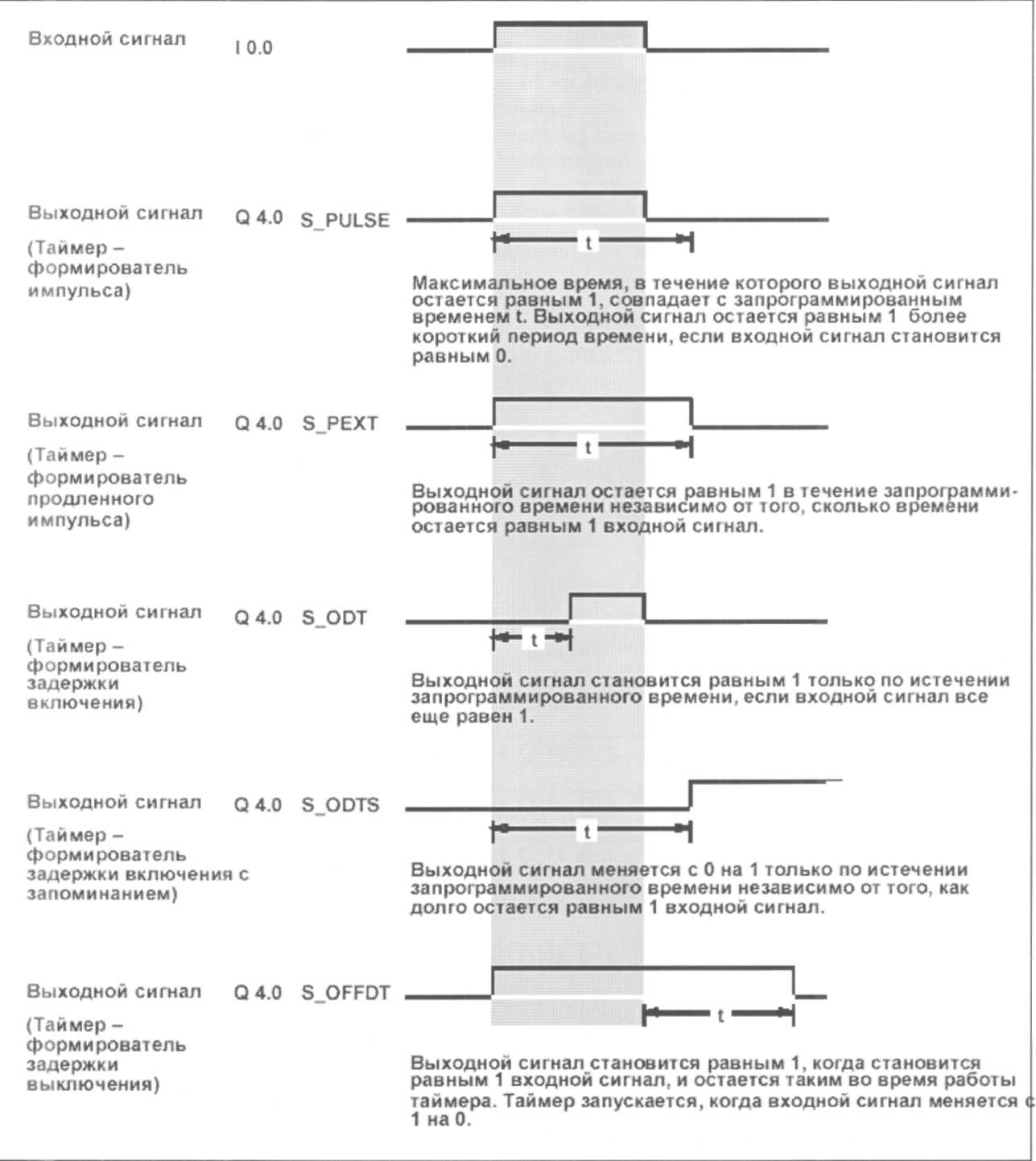

В ыбор подходящего таймера
Таймер S5 - формирователь импульса
Описание
Команда Таймер S5 - формирователь импульса запускает указанный таймер, если имеется положительный фронт (т.е. изменение состояния сигнала с 0 на 1) на входе S (Start [Пуск]). Изменение сигнала всегда необходимо для запуска таймера. Таймер продолжает работать с временем, указанным на входе TV (Time Value [Значение времени]), пока не истечет запрограммированное время, если состояние сигнала на входе TV равно 1.
Пока таймер работает, опрос состояния сигнала на 1 на выходе Q дает результат, равный 1. Если на входе S происходит изменение с 1 на 0 до истечения заданного времени, таймер останавливается. Тогда опрос на 1 состояния сигнала на выходе Q дает результат, равный 0. Изменение с 0 на 1 на входе таймера R (Reset [Сбросить]) во время работы таймера сбрасывает таймер. Это изменение сбрасывает также в ноль время и базу времени. Состояния сигнала 1 на входе таймера R не оказывает никакого влияния, если таймер не работает.
Таблица 1.4.4. Блок "Таймер S5 - формирователь импульса" и параметры, с международным сокращенным именем |
||||
Блок КОР |
Параметр |
Тип данных |
Область памяти |
Описание |
|
no. |
TIMER |
Т |
Идентификационный номер таймера. Диапазон зависит от CPU. |
|
S |
BOOL |
I, Q, M, D, L,Т,С |
Вход запуска |
|
TV |
S5TIME |
I, Q, M, D, L |
Предустановленное значение времени (диапазон от 0 до 9999) |
|
R |
BOOL |
I, Q, M, D, L,Т,С |
Вход сброса |
|
Q |
BOOL |
I, Q, M, D, L |
Состояние таймера |
|
Bl |
WORD |
I, Q, M, D, L |
Остающееся время (целый формат) |
|
BCD |
WORD |
I, Q, M, D, L |
Остающееся время (формат BCD) |

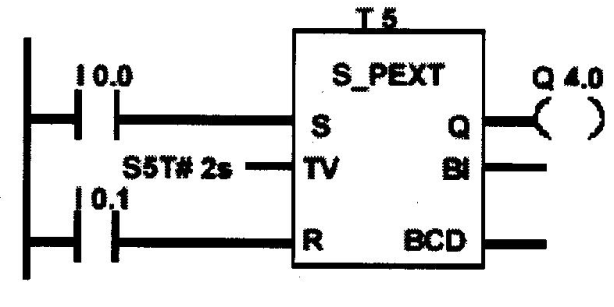

Если состояние сигнала на входе 10.0 меняется с 0 на 1 (те . в RLO имеется положительный фронт), таймер T 5 запускается. Таймер продолжает работать с заданным временем 2 секунды, пока вход 10.0 равен 1.Если состояние сигнала на входе 10.0 меняется с 1 на 0 до истечения времени, то таймер останавливается.. Если состояние сигнала на входе 10.1 меняется с 0 на 1, когда таймер работает, то таймер сбрасывается. Состояние сигнала на выходе Q 4.0 равно 1, пока таймер работает.
Примеры других предустановленных значений времени:
Возможные единицы: h (часы), m (минуты), в (секунды ) ms (миллисекунды)
S5T#4s —> 4 секунды
S 5T#1h 15m -> 1 час и 15 минут S5T#2h~46m 30s-->2 часа, 46 минут и 30 секунд ~
Таймер S5 - формирователь удлиненного импульса Описание
Команда Таймер S5 - формирователь удлиненного импульса запускает указанный таймер, если имеется положительный фронт (т.е. изменение состояния сигнала с 0 на 1) на входе S (Start [Пуск]). Изменение сигнала всегда необходимо для запуска таймера. Таймер продолжает работать с временем, указанным на входе TV (Time Value [Значение времени]), даже если состояние сигнала на входе S меняется на 0 до истечения времени.
Пока таймер работает, опрос состояния сигнала на 1 на выходе Q дает результат, равный 1. Таймер перезапускается с заданным временем, если состояние сигнала на входе S меняется с 0 на 1 во время работы таймера.
Изменение с 0 на 1 на входе таймера R (Reset [Сбросить]) во время работы таймера сбрасывает таймер. Это изменение сбрасывает также в ноль время
Таблица 1.4.5. Блок "Таймер S5 - формирователь удлиненного импульса" и параметры, с международным сокращенным именем |
||||
Блок КОР |
Параметр |
Тип данных |
Область памяти |
Описание |
|
no. |
TIMER |
Т |
Идентификационный номер таймера. Диапазон зависит от CPU. |
|
S |
BOOL |
I, Q, M, D, L,Т,С |
Вход запуска |
|
TV |
S5TIME |
I, Q, M, D, L |
Предустановленное значение времени (диапазон от 0 до 9999) |
|
R |
BOOL |
I, Q, M, D, L,Т,С |
Вход сброса |
|
Q |
BOOL |
I, Q, M, D, L |
Состояние таймера |
|
Bl |
WORD |
I, Q, M, D, L |
Остающееся время (целый формат) |
|
BCD |
WORD |
I, Q, M, D, L |
Остающееся время (формат BCD) |
Е сли состояние сигнала на входе 10.0 меняется с 0 на 1 (т.е. в RLO имеется положительный фронт), таймер Т В запускается. Таймер продолжает работать с заданным временем 2 секунды даже при наличии отрицательного фронта на входе S. Если состояние сигнала на входе 10.0 меняется с 0 на 1 до истечения заданного времени, таймер перезапускается. Если состояние сигнала на входе 10.1 меняется с 0 на 1, когда таймер работает, таймер сбрасывается. Состояние сигнала на выходе Q 4.0 равно 1, пока таймер работает .
Таймер S5 - формирователь задержки включения
Описание
Команда Таймер S5 - формирователь задержки включения запускает указанный таймер, если имеется положительный фронт (т.е. изменение состояния сигнала с 0 на 1) на входе S (Start [Пуск]). Изменение сигнала всегда необходимо для запуска таймера. Таймер продолжает работать с временем, указанным на входе TV (Time Value [Значение времени]), пока состояние сигнала на входе S равно 1. Опрос состояния сигнала на 1 на выходе Q дает результат, равный 1, когда время истекло без ошибок, а состояние сигнала на входе S все еще равно 1. Когда во время работы таймера состояние сигнала на входе S меняется с 1 на 0, таймер останавливается. В этом случае опрос состояния сигнала на 1 на выходе Q всегда дает результат, равный 0. Изменение с 0 на 1 на входе таймера R (Reset [Сбросить]) во время работы таймера сбрасывает таймер. Это изменение сбрасывает также в ноль время и базу времени. Таймер сбрасывается также, если состояние сигнала на входе R равно 1, когда таймер не работает.
Таблица 1.4.6. Блок "Таймер S5 - формирователь задержки включения" и параметры, с международным сокращенным именем |
||||
Блок КОР |
Параметр |
Тип данных |
Область памяти |
Описание |
|
no. |
TIMER |
Т |
Идентификационный номер таймера. Диапазон зависит от CPU. |
|
S |
BOOL |
I, Q, M, D, L,Т,С |
Вход запуска |
|
TV |
S5TIME |
I, Q, M, D, L |
Предустановленное значение времени (диапазон от 0 до 9999) |
|
R |
BOOL |
I, Q, M, D, L,Т,С |
Вход сброса |
|
Q |
BOOL |
I, Q, M, D, L |
Состояние таймера |
|
Bl |
WORD |
I, Q, M, D, L |
Остающееся время (целый формат) |
|
BCD |
WORD |
I, Q, M, D, L |
Остающееся время (формат BCD) |
Если состояние сигнала на входе 10.0 меняется с 0 на 1 (т.е. в RLO имеется положительный фронт), таймер Т 5 запускается. Если заданное время 2 секунды истекает, а состояние сигнала на входе 10.0 все еще равно 1, состояние сигнала на выходе Q 4.0 равно 1. Если состояние сигнала на входе 10.0 меняется с 1 на 0, то таймер останавливается, а выход Q 4.0 равен 0 (см. также раздел 5.3). Если состояние сигнала на входе 10.1 меняется с 0 на 1 во время работы таймера, то таймер сбрасывается.
Таймер S5 - формирователь задержки включения с запоминанием
Описание
Команда Таймер S5 - формирователь задержки включения с запоминанием запускает указанный таймер, если имеется положительный фронт (т.е. изменение состояния сигнала с 0 на 1) на входе S (Start [Пуск]). Изменение сигнала всегда необходимо для запуска таймера. Таймер продолжает работать с временем, указанным на входе TV (Time Value [Значение времени]), даже если состояние сигнала на входе S меняется на 0 до истечения заданного времени. Опрос состояния сигнала на 1 на выходе Q дает результат, равный 1, когда время истекло независимо от состояния сигнала на входе S, если вход сброса (R) остается равным 0. Таймер перезапускается с заданным временем, состояние сигнала на входе S меняется с 0 на 1 во время работы таймера. Изменение с 0 на 1 на входе таймера R (Reset [Сбросить]) сбрасывает таймер независимо от RLO на входе S.
Таблица 1.4.7. Блок "Таймер S5 - формирователь задержки включения с запоминанием" и параметры, с международным сокращенным именем |
||||
Блок КОР |
Параметр |
Тип данных |
Область памяти |
Описание |
|
no. |
TIMER |
Т |
Идентификационный номер таймера. Диапазон зависит от CPU. |
|
S |
BOOL |
I, Q, M, D, L,Т,С |
Вход запуска |
|
TV |
S5TIME |
I, Q, M, D, L |
Предустановленное значение времени (диапазон от 0 до 9999) |
|
R |
BOOL |
I, Q, M, D, L,Т,С |
Вход сброса |
|
Q |
BOOL |
I, Q, M, D, L |
Состояние таймера |
|
Bl |
WORD |
I, Q, M, D, L |
Остающееся время (целый формат) |
|
BCD |
WORD |
I, Q, M, D, L |
Остающееся время (формат BCD) |
Если состояние сигнала на входе 10.0 меняется с 0 на 1 (т.е.. в RLO имеется положительный фронт), то таймер T 5 запускается. Таймер продолжает работать, не обращая внимания на изменение входа 10.0 с 1 на 0. Если состояние сигнала на входе 10.0 меняется с 0 на 1 до истечения заданного времени, таймер перезапускается. Если состояние сигнала на входе 10.1 меняется с 0 на 1 во время работы таймера, то таймер сбрасывается. Состояние сигнала на выходе Q 4.0 равно 1, если время истекло, а 10.1 остается равным 0 .
Таймер S5 - формирователь задержки выключения
Описание
Команда Таймер S5 - формирователь задержки выключения запускает указанный таймер, если имеется отрицательный фронт (т.е. изменение состояния сигнала с 1 на 0) на входе S (Start [Пуск]). Изменение сигнала всегда необходимо для запуска таймера. Результат опроса состояния сигнала на 1 на выходе Q равен 1, когда равно 1 состояние сигнала на входе S или когда таймер работает. Таймер сбрасывается, когда состояние сигнала на входе S изменяется с 0 на 1 во время работы таймера. Таймер не перезапускается, пока состояние сигнала на входе S не изменится снова с 1 на 0.
Изменение с 0 на 1 на входе таймера R (Reset [Сбросить]) во время работы таймера сбрасывает таймер.
Текущее значение времени может быть считано на выходах BI и BCD.
Значение времени на BI представлено в двоичном коде, а на выходе BCD - в двоично-десятичном коде.
Таблица 1.4.8. Блок "Таймер S5 - формирователь задержки выключения" и параметры, с международным сокращенным именем |
||||
Блок КОР |
Параметр |
Тип данных |
Область памяти |
Описание |
|
no. |
TIMER |
Т |
Идентификационный номер таймера. Диапазон зависит от CPU. |
|
S |
BOOL |
I, Q, M, D, L,Т,С |
Вход запуска |
|
TV |
S5TIME |
I, Q, M, D, L |
Предустановленное значение времени (диапазон от 0 до 9999) |
|
R |
BOOL |
I, Q, M, D, L,Т,С |
Вход сброса |
|
Q |
BOOL |
I, Q, M, D, L |
Состояние таймера |
|
Bl |
WORD |
I, Q, M, D, L |
Остающееся время (целый формат) |
|
BCD |
WORD |
I, Q, M, D, L |
Остающееся время (формат BCD) |
Е сли состояние сигнала на входе 10.0 меняется с 1 на 0 (т.е. в RLO имеется отрицательный фронт), то таймер 1 запускается. Состояние сигнала на выходе Q 4.0 равно 1, когда состояние сигнала на 10.0 равно 1 или таймер работает (см. также раздел 5.3). Если состояние сигнала на входе 10.1 меняется с 0 на 1 во время работы таймера, то таймер сбрасывается
Катушка с таймером - формирователем импульса
Описание
Команда Катушка с таймером - формирователем импульса (SP) запускает указанный таймер с заданным значением времени, если RLO имеет положительный фронт (т.е. в RLO имеет место переход с 0 на 1). Таймер продолжает работать с заданным временем, пока значение RLO положительно. Опрос состояния сигнала таймера на 1 дает результат, равный 1, пока таймер работает. Если RLO меняется с 1 на 0 до истечения заданного времени, то таймер останавливается. В этом случае опрос состояния сигнала на 1 дает результат, равный 0.
Если состояние сигнала на входе 10.0 меняется с 0 на 1 (т.е. в RLO имеет место положительный фронт), то таймер Т 5 запускается. Таймер продолжает работать с заданным временем в 2 секунды, пока состояние сигнала на входе 10.0 равно 1. Если состояние сигнала на входе 10.0 меняется с 1 на 0 до истечения заданного времени, то таймер останавливается.

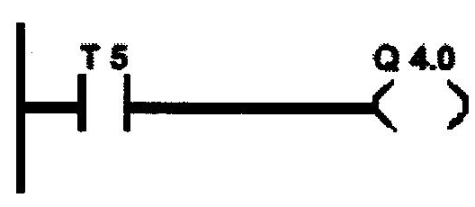

Состояние сигнала на выходе Q 4.0 равно 1, пока таймер работает.
Примеры значений времени:
5T#2s at 2 секунды 5T#T2m 18s * 12 минут и 18 секунд
Катушка с таймером - формирователем удлиненного импульса
Описание
Команда Катушка с таймером - формирователем удлиненного импульса (SE) запускает указанный таймер с заданным значением времени, если RLO имеет положительный фронт (т.е. в RLO имеет место переход с 0 на 1).
Таймер продолжает работать с заданным временем, даже если RLO становится равным 0 до истечения этого времени. Опрос состояния сигнала таймера на 1 дает результат, равный 1, пока таймер работает. Если RLO изменяется с 0 на 1 во время работы таймера, то таймер перезапускается с заданным временем.
Если состояние сигнала на 10Л изменяется с 0 на 1 (т.е. в RLO имеет место положительный фронт), то таймер Т 5 запускается. Таймер продолжает работать несмотря на отрицательный фронт в RLO. Если состояние сигнала на 10.0 изменяется с 0 на 1 до истечения заданного времени, то таймер перезапускается.
С остояние сигнала на выходе Q 4.0 равно 1, пока таймер работает.
Катушка с таймером - формирователем задержки включения
Описание
Команда Катушка с таймером - формирователем задержки включения (SD) запускает указанный таймер, если RLO имеет положительный фронт (т.е. в RLO имеет место переход с 0 на 1). Опрос состояния таймера на 1 дает результат, равный 1, когда указанное время истекло без ошибок, а RLO еще равен 1. Когда RLO изменяет свое значение с 1 на 0 во время работы таймера, таймер останавливается. В этом случае is case, a signal state с опрос состояния сигнала на 1 всегда дает результат, равный 0.
Если состояние сигнала на входе 10.0 меняется с 0 на 1 (т.е. имеет место положительный фронт в RLO), то таймер T 5 запускается Если время истекло, а состояние сигнала на входе 10.0 еще равно 1, то выход Q 4.0 равен 1. Если состояние сигнала на входе 10.0 меняется с 1 на 0, то таймер останавливается, а выход Q 4.0 становится равным 0
К атушка с таймером - формирователем задержки включения с запоминанием
Описание
Команда Катушка с таймером - формирователем задержки включения с запоминанием (SS) запускает указанный таймер, если RLO имеет положительный фронт (т.е. в RLO имеет место переход с 0 на 1). Таймер продолжает работать с указанным временем, даже если RLO меняется на О до истечения времени. Опрос состояния таймера на 1 дает результат, равный 1, когда время истекло, независимо от RLO. Таймер перезапускается с заданным временем, если во время работы таймера RLO меняется с 0 на 1.
Если состояние сигнала на I 0.0 меняется с 0 на 1 (нарастающий фронт в RLO), то таймер Т5 запускается. Таймер продолжает работать, даже если состояние сигнала на входе I 0.0 меняется с 1 на 0.
Если состояние сигнала на входе I 0.0 меняется с 0 на 1 до истечения заданного времени, то таймер Т5 перезапускается. Выход Q 4.0 становится равным 1, когда время истекло.
Катушка с таймером - формирователем задержки выключения
Описание
Команда Катушка с таймером - формирователем задержки выключения (SF) запускает указанный таймер, если RLO имеет отрицательный фронт (т.е. в RLO имеет место переход с 1 на 0). Результат опроса состояния сигнала таймера на 1 равен 1, когда RLO равен 1 или когда таймер работает. Когда RLO изменяется с 0 на 1 во время работы таймера, таймер сбрасывается. Таймер не перезапускается, пока RLO не поменяет свое значение с 1 на 0.
Если состояние сигнала на I 0.0 меняется с 1 на 0, то таймер Т5 запускается.
Если состояние сигнала на входе I 0.0 меняется с 0 на 1, то таймер Т5 сбрасывается.
Состояние сигнала на выходе Q 4.0 равно 1, когда состояние сигнала на выходе I 0.0 равно 1, или когда таймер работает.
Загрузить программную среда Simatic manager подготовить программы для управления включением, выключением с задержкой (t = 2 ÷ 10 сек.), программу работы генератора с регулируемой длительностью импульса и паузы. Проверить отработку этих программ в симуляторе.
