Краткий курс лекций. Современные проблемы электроэнергетики
Раздел 1
Введение.
На протяжении нескольких последних лет электроэнергетика продолжает оставаться отраслью российской экономики, вызывающей наибольший интерес у инвесторов в связи с продолжающимися процессами реформирования и реорганизации. Грядущее выделение независимых операторов электроэнергетического рынка и производителей электроэнергии, разделение РАО "ЕЭС России" бросают вызов сложившейся практике покупки-продажи электроэнергии в России и кардинально меняют правила игры в отрасли. Прекрасные шансы для конкурентного развития появляются у компаний так называемой "малой энергетики".
Электроэнергетика - составляющая часть энергетики, обеспечивающая электрификацию хозяйства страны на основе рационального производства и распределения электроэнергии. Она имеет очень важное преимущество перед энергией других видов - относительную легкость передачи на большие расстояния, распределения между потребителями, преобразования в другие виды энергии (механическую, химическую, тепловую, свет).
Специфической особенностью электроэнергетики является то, что ее продукция не может накапливаться для последующего использования, поэтому потребление соответствует производству электроэнергии и во времени, и по количеству (с учетом потерь).
Становление электроэнергетики России связано с планом ГОЭЛРО (1920 г.) сроком на 15 лет, который предусматривал строительство 10 ГЭС общей мощностью 640 тыс. кВт. План был выполнен с опережением: к концу 1935 г. было построено 40 районных электростанций.
Таким образом, план ГОЭЛРО создал базу индустриализации России, и она вышла на второе место по производству электроэнергии в мире.1
Доля СССР в мировом производстве электроэнергии в 1988 году составила около 15,5%, а США – 25%.
Последние 50 лет электроэнергетика является одной из наиболее динамично развивающихся отраслей народного хозяйства России. Основное потребление электроэнергии в настоящее время приходится на долю промышленности, в частности тяжелой индустрии (машиностроения, металлургии, химической и лесной промышленности).
В промышленности электроэнергия применяется в действие различных механизмов и самих технологических процессах; без нее невозможно действие современных средств связи и развитие кибернетики, вычислительной и космической техники.
Так же велико значение электроэнергии в сельском хозяйстве, транспортном комплексе и в быту.
Лекция 1.
Современное состояние и перспективы получения, преобразования, передачи на расстояние, распределения и потребления электроэнергии.
В 2000 г. Правительство РФ одобрило «Основные положения Энергетической стратегии Российской Федерации на период до 2020 года», сформулировав вместе с тем задания по ее доработке. В 2001 г. вышла из печати полная версия Энергетической стратегии России, включающая обосновывающие материалы и расчеты, выполненные при ее разработке.
Вместе с тем разрабатывается генеральная схема «2020», представлена на схеме.
Энергетическая стратегия России формировалась под долгосрочную программу социально-экономического развития страны, причем основной сценарий соответствовал ежегодному росту экономики в среднем на 5—5,5 % за 20-летний период. Наряду с этим проработан и менее оптимистичный (пониженный) сценарий с тем, чтобы быть готовым к разного рода неприятностям.

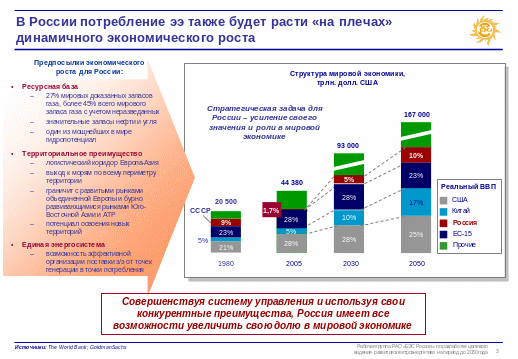

Очевидно, что потребление электроэнергии в России будет расти.
Рассматривая широчайший круг актуальных вопросов долгосрочного развития энергетики страны, Энергетическая стратегия вместе с тем выделила три ключевые задачи, на решение которых направлены все усилия и которые концентрируют суть энергетической политики страны.
Первая задача — коренное повышение энергетической эффективности экономики с тем, чтобы энергоемкость валового внутреннего продукта (ВВП) сократилась на 30—33 % в период до 2010 г. и еще на 30 % в последующие годы. Очень амбициозная задача, но из-за нашей энергетической расточительности даже при ее успешном решении удельная энергоемкость российской экономики в 2020 г. лишь достигнет сегодняшнего среднемирового показателя, но отнюдь не показателей лучших стран.
Первым и важнейшим средством повышения энергетической эффективности является структурная перестройка экономики. Россия не осилит 5 % темпы роста при сохранении современной тяжелой, энергоемкой структуры экономики, ориентированной на отрасли первого передела. Необходимо развивать высокотехнологичные отрасли и сферу услуг с тем, чтобы из 5—5,5 % среднегодового роста ВВП почти половину (2,3—2,7 %) обеспечивать за счет структурной перестройки экономики. Это колоссальная задача для всей экономики страны и ее решение, как говорилось выше, напрямую связано с радикальным расширением использования особых физических свойств электроэнергии.
Следующим средством повышения энергетической эффективности должна стать массовая реализация сначала организационных, а затем и технологических мер энергосбережения, т.е. проведение целенаправленной энергосберегающей политики. Для этого Россия располагает большим потенциалом.
Энергоемкость экономики России по первичной энергии
1 –пониженный сценарий развития; 2 –благоприятный сценарий
Факторы энергосбережения
1 –пониженный сценарий развития; 2 –благоприятный сценарий
Реализация освоенных в отечественной и мировой практике организационных и технологических мер экономии энергоресурсов способна уменьшить современный их расход в стране на 40—45 % или на 360—430 млн. т у.т. в год. Большая и двоякая роль в этом отведена электроэнергетике. Во-первых, потенциал экономии электроэнергии в целом по России составляет более четверти ее современного потребления, что с учетом расхода топлива на ее производство составляет 20 % общего потенциала энергосбережения. Во-вторых, сегодня средний КПД электростанций (около 35 %) настолько ниже лучших технологических достижений (до 60 %), что в самом производстве электроэнергии возможности экономии топлива достигают 25 % общего потенциала энергосбережения. Таким образом, в сумме совершенствование электроэнергетики призвано реализовать до 45 % всех организационно-технологических мер экономии энергоресурсов.
Предусмотрено, что существующий ныне технологический потенциал энергосбережения будет полностью реализован к 2015—2020 гг.
Прогноз экономии энергии* (относительно 2000 г.)
Годы |
Первичные энергоресурсы — всего, млн. т у.т. |
В том числе электроэнергия, млрд. кВт·ч |
2005 |
38—50 |
25—35 |
2010 |
95—140 |
100—145 |
2015 |
185—270 |
185—275 |
2020 |
335—460 |
285—430 |
* Первые значения — для низких цен топлива и замедленного развития экономики, вторые значения — для высоких цен и благоприятного сценария развития экономики.
Осуществление намеченных объемов структурного и технологического энергосбережения приведет к тому, что только 1,4—1,6 % из более чем 5 %-ного роста экономики придется обеспечивать увеличением потребления (и, следовательно, наращивания производства) энергоресурсов Вторая коренная задача Энергетической стратегии — как обеспечить ожидаемое наращивание потребления первичных энергоресурсов и их экспорт. При росте энергопотребления с темпом 1,4—1,6 % ежегодно и почти стабильном экспорте энергоресурсов (рост не более чем на 10 % за период) требования к наращиванию производственной базы энергетики на первый взгляд оказываются вполне приемлемыми — 11 % в период до 2010 г. и 23 % за весь период до 2020 г. Но специалисты отлично знают, что в этот период потребуется восстановить до 80 % ресурсной базы и заменить не менее 70 % существующего оборудования, т.е. за это 20-летие произойдет массовое выбытие всего, что создавалось при взлете экономики в 60—80-е годы прошлого века. Восстановление и наращивание производственной базы ТЭК потребует огромных затрат — более 500 млрд. долл. за 20-летний период.
Третья задача стратегии — обеспечить энергетическую безопасность, которой грозит стремительное скатывание страны к моногазовой структуре топливно-энергетического баланса. Доля природного газа в энергопотреблении России составляла 40 % в 1990 г. и за последние 10 лет она достигла почти 50 %. Если продолжится та же линия безудержного использования якобы дешевого газа, то возникнет предельно опасная ситуация. Она уже четко обозначилась тем, что 80 % котельно-печного топлива (не включающего светлые нефтепродукты) в европейской части страны составляет газ и при этом через Урал из Сибири в европейскую часть страны ежегодно проходит почти 1 млрд. т топлива.
Напряженность положения показывает сравнение с Европейским союзом. Он ограничивает 30 % поступление любого ресурса из одного источника, а европейская часть России (включая Урал) 75 % топлива получает из одного источника с дальностью транспортировки до 3000 км. Ситуацию нужно менять, хотя это очень дорого. Поэтому вместо самого привлекательного для потребителя экологически чистого топлива — газа необходимо будет использовать уголь и ядерную энергию.
Однако масштабная взаимозаменяемость главных энергоресурсов осуществима только в производстве электроэнергии и поэтому именно электроэнергетика должна внести основной вклад в обеспечение энергетической безопасности страны. Наряду с относительно дешевыми и высокоэффективными газомазутными ТЭС здесь придется во все больших масштабах использовать пылеугольные ТЭС и АЭС, которые в 2,5—3 раза дороже по инвестициям.
Благодаря этому структура установленной мощности и производства электроэнергии в России изменится в пользу нетопливных электростанций, а увеличение использования угля позволит практически стабилизировать расход газа электростанциями.
Рациональные варианты развития генерирующих мощностей
Показатель |
2000г. |
Пониженный |
Благоприятный |
|||||||
2005г. |
2010г. |
2015г. |
2020г. |
2005г. |
2010г. |
2015г. |
2020г. |
|||
Установленная* мощность, млн. кВт |
206,7 |
211 |
217 |
226 |
243 |
213 |
231 |
245 |
275 |
|
В том числе: |
|
|||||||||
ГЭС |
44,3 |
44 |
47 |
48 |
50 |
45 |
49 |
51 |
56 |
|
АЭС |
21,2 |
23 |
28 |
31 |
35 |
25 |
32 |
38 |
48 |
|
ТЭЦ |
77,1 |
78 |
78 |
80 |
86 |
78 |
82 |
85 |
94 |
|
КЭС |
64,0 |
64 |
64 |
67 |
72 |
66 |
68 |
71 |
77 |
|
Производство электроэнергии, млрд. кВт·ч |
878 |
927 |
1015 |
1110 |
1215 |
935 |
1070 |
1205 |
1365 |
|
В том числе: |
|
|||||||||
ГЭС |
165 |
167 |
174 |
181 |
191 |
167 |
181 |
196 |
213 |
|
АЭС |
129 |
154 |
190 |
210 |
235 |
158 |
206 |
247 |
310 |
|
ТЭЦ |
328 |
335 |
367 |
400 |
430 |
341 |
380 |
419 |
462 |
|
КЭС |
248 |
260 |
273 |
307 |
345 |
261 |
293 |
331 |
365 |
* В зоне централизованного электроснабжения. Источник

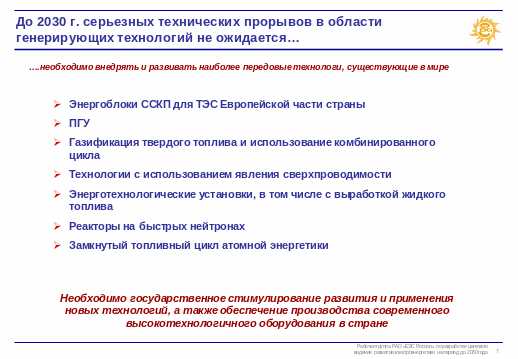

Необходимо разрабатывать и внедрять наиболее передовые технологии
В связи с этим необходимо не только внедрять новые технологии, но и вводить новые дополнительные генерации.
Главная проблема, которую пришлось решать при разработке Энергетической стратегии — откуда взять средства (источники финансирования) для крупномасштабного энергосбережения, замещения выбывающих и наращивания новых производственных мощностей ТЭК и изменения в интересах энергетической безопасности структуры топливно-энергетического баланса страны. Ответ состоит в неизбежном повышении цен на энергию и в налоговом стимулировании инвестиций.
Речь идет не о ценах на нефть, они более или менее адекватны при сложившейся организации нефтяного рынка, и не о ценах на уголь — они иногда еще превышают разумные уровни, но это только вследствие неразвитости рыночных отношений.
Ценовую политику нужно срочно менять в двух естественных монополиях: в газовой отрасли, дающей половину приходной части топливно-энергетического баланса страны, и в электроэнергетике с централизованным теплоснабжением, на которые приходится 60 % его расходной части.
Проводимая в последние годы государственная политика искусственного сдерживания цен на продукцию естественных монополий в целях поддержки отечественных товаропроизводителей вызвала перекос ценовых пропорций, грубо нарушивший объективные экономические соотношения. Подрывая финансовую устойчивость энергетических компаний, перекос цен заставляет их отдавать предпочтение внешним рынкам по сравнению с внутренним и поощряет утечку капитала. Одновременно он лишает экономических стимулов меры по экономии топлива и энергии и порождает перекосы в потреблении энергетических ресурсов в пользу искусственно удешевленного природного газа и в ущерб использованию угля и ядерного горючего, имеющих на порядок большие разведанные запасы. Перекос цен тормозит те направления научно-технического прогресса, которые во всем мире признаны перспективными, а при сложившихся в России ценах не оправдываются экономически и поэтому не реализуются.
Главное же, при искусственно заниженных ценах энергетические компании лишаются возможности накопления собственных и тем более — привлечения внешних инвестиций. Предусмотренное Энергетической стратегией наращивание добычи газа и особенно производства электроэнергии требует инвестиций, соизмеримых и даже превышающих осуществлявшиеся в плановой экономике.
В нашей стране производится и потребляется огромное количество электроэнергии. Она почти полностью вырабатывается тремя основными типами электростанций: тепловыми, атомными и гидроэлектростанциями.
