2.2.8 Монтаж оптического кабеля по столбам электропередач.
При строительстве сетей связисты часто сталкиваются с невозможностью использовать кабельную канализацию или существующую жилую и административную застройку, для прохода методом воздушного подвеса, в таких случаях монтаж кабеля по опорам освещения или столбам электропередач может существенно облегчить задачу.
Существует несколько стандартных методов монтажа:
-Поддерживающий.
-Натяжной.
-Комбинированный. Монтаж ОК по опорам и столбам.
2.2.9 Монтаж оптического кабеля с использованием поддерживающих зажимов.
Поддерживающие зажимы используются для участков, где кабель идет по прямой линии, максимальный угол поворота при использовании таких зажимов составляет от 10 до 20 °. Отечественные и зарубежные производители предлагают множество вариантов зажимов для поддерживающего монтажа самонесущих (ADSS) и 8-образных кабелей.
Рисунок 13. Примеры использования зажимов ППО в сочетании с различными узлами крепления
.
Зажимы ППО-d1/d2-03.
Зажимы ППО можно использовать на трассах с риском падения деревьев, повреждения столбов. При падении дерева на кабель или повреждении столба, кабель вырывается из зажима и как правило остается неповрежденным.
Зажимы поддерживающие спиральные.
Спиральные зажимы используются для монтажа самонесущего кабеля (ADSS) на опорах ЛЭП, столбах освещения и связи. Выпускается множество модификаций для различных длин пролета и прочности заделки кабеля.Крепеж состоит из протектора — для защиты оболочки кабеля от повреждения, силовой спирали и коуша.

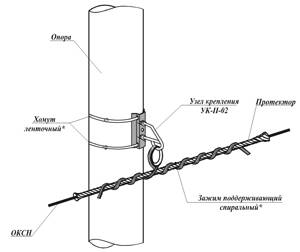

Рисунок 14. Спиральные поддерживающие зажимы.
Монтаж оптоволоконного кабеля
Для соединения ОК с другими ОК или устройствами их соединяют. Соединения могут быть разъемными и неразъемными. Однако при этом возникают потери, которые связанны с особенностями метода соединения и подготовкой концов волокон, а также со свойствами оптического волокна.
2.3 Сращивание ок
В случаях, когда длины ОК кабеля не хватает их сращивают при помощи специальных соединительных приспособлений – муфт и коннекторов. Муфты также устанавливают в тупиковых местах ОК.
2.3.1 Соединение ОК с помощью коннекторов
Для соединение оптического кабеля с приемно-передающей аппаратурой используют оптические коннекторы(соединители). В системах связи используются коннекторы многих видов. Внешний вид разъемов показан на рисунке.
Рисунок 15. Коннекторы
2.3.2 Муфта моГу-м
Муфта МОГу-М представляет собой результат очередной модернизации муфт семейства МОГ. Муфта с обеих сторон оснащается оголовниками, каждый из которых имеет по три патрубка. В состоянии поставки все шесть патрубков муфты заглушены. Поэтому муфту МОГу-М можно сразу смонтировать в одном из разветвительных вариантов или при новом . Впоследствии, в процессе эксплуатации, доводить в муфту новые кабели, вскрывая заглушенные патрубки.
Заглушенные патрубки позволяют монтировать каждую муфту, как в проходном варианте, так и в тупиковом, при котором два или три кабеля вводятся с одной стороны муфты.
Муфта МОГу-М предназначена для эксплуатации в кабельной канализации, коллекторах, тоннелях, помещениях ввода кабелей в АТС и на открытом воздухе. Исполнение общеклиматическое (О), категории 1, для температур +70 минус 60°С и верхнем значении относительной влажности 98 % при температуре +35°С, тип атмосферостойкости IV. Муфта может выдерживать пребывание в горяче й воде с температурой не выше + 70°С при прорыве теплотрасры.
Средний срок службы – 25 лет. Гарантийный срок эксплуатации – 2 года со дня ввода в эксплуатацию. Гарантийный срок сохраняемости.

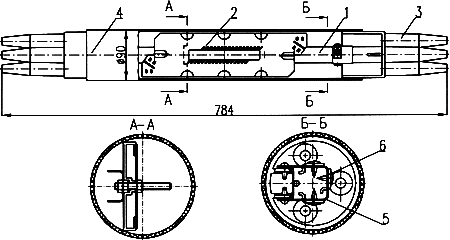

Рисунок 16. Муфта оптическая городская укороченная (МОГу-М)
