Билет 11
Вентили И, ИЛИ, НЕ, И-НЕ, исключающее ИЛИ
Логические элементы или вентили.
Вентиль И
Вентиль ИЛИ
Вентиль НЕ
Примеры других вентилей
Вентиль И-НЕ
сначала
перемножает, потом инвертирует. Элемент

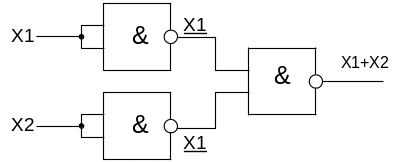

И-НЕ универсальный.
Универсальный элемент ИЛИ-НЕ.
Вентиль исключающее ИЛИ (сумма по модулю 2).
Х |
Х2 |
У |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
F=X1*X2+X1*X2
Вентиль эквивалентности (равнозначности).
Х |
Х2 |
У |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
Интерфейс ОЗУ
При разработке интерфейса памяти необходимо решить следующие задачи:
Определяем необходимый объем ОЗУ и ПЗУ.
По справочнику выбираем конкретные микросхемы ОЗУ и ПЗУ.
Распределить адресное пространство МП между всеми микросхемами ОЗУ и ПЗУ, то есть каждую микросхему поставить в соответствующий диапазон адресов.
Разработать схему подключения адресных управляющих и информационных линий микросхем памяти к трем шинам МП системы.
И нтерфейс ОЗУ.
Режим чтения.
Временная диаграмма в режиме чтения такая же как при чтении из ПЗУ, то есть в 1 такте МП выдает адрес, если адрес соответствует ОЗУ А10=1, при этом инвертор дает 0 на CS ОЗУ. Микросхема ОЗУ выбирается. Во 2 такте МП формирует сигнал чтения из памяти, данные считываются из ОЗУ и поступают на ШД, а от туда в МП. Номер ячейки ОЗУ задается линиями А0…А9.
Режим записи.
В первом такте МП выдает адрес на ША, если адрес соответствует ОЗУ на линии А10=1, инвертор формирует сигнал выбора микросхемы ОЗУ CS=0. Во 2 такте МП выдает дынные для записи в ОЗУ на ШД. В 3 такте МП формирует сигнал записи из памяти, равный 0. Данные записываются в ячейку ОЗУ, адрес ячейки задается на А0…А9.
Билет 12
Получение функциональной схемы по его таблице

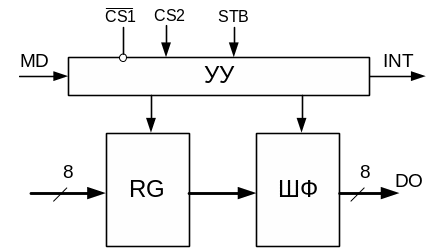

Многоцелевой буферный регистр

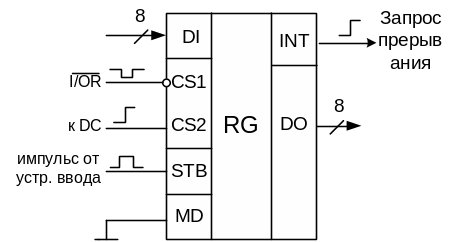

Многоцелевой буферный регистр и его использование в качестве порта.
Использование регистра в качестве порта ввода
На вход MD подается «0», выходах DO третье состояние, запроса прерывания нет. Внешнее устройство записывает данные в регистр, подавая импульс STB, при этом формируется запрос прерывания на выходе регистра. Получив запрос, МП узнает о готовности данных для него и считывает их по команде INPUT. При этом на ША появляется адрес устройства, и дешифратор дает «1» на CS2. на ШУ появляется импульс ввода I/OR, открывается DO с третьим состоянием и информация из регистра поступает на ШД, а оттуда в аккумулятор. При этом сигнал INT=0, т.е. убирается запрос прерывания.
