Перепрограммируемые пзу
Перепрограмируемые ПЗУ с УФ стиранием.

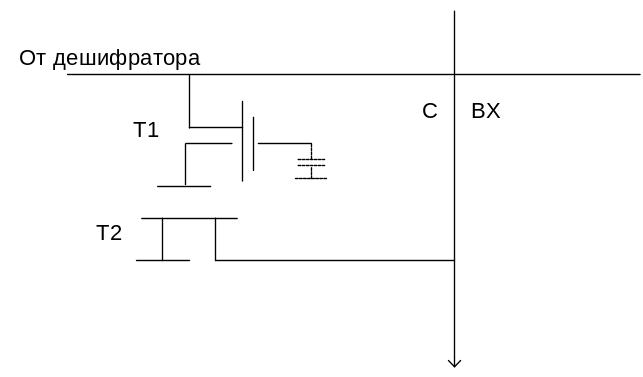

В каждом узле матрицы установлены 2 МОП транзистора, при программировании входная емкость 1го заряжается или разряжается. При заряжении емкости Т1 открыт, тогда Т2 подключается к выходу дешифратора. В данном узле записывается 0.Если Т1 разрядить, транзистор Т1 закрыт, то Т2 не подключен к выходу дешифратора и в данном узле будет 1.Пользователь программирует с помощью сумматора, заряжая или разряжая емкости. Информацию можно стереть облучая УФ. При облучении емкости разряжаются.
ПЗУ с электрическим стиранием
Стирание идёт с помощью электрических сигналов.
Интерфейс ацп для асинхронного обмена Билет 19
1. Карты Карно
Они используются для упрощения булевых выражений. Является другим способом представления таблицы истинности.

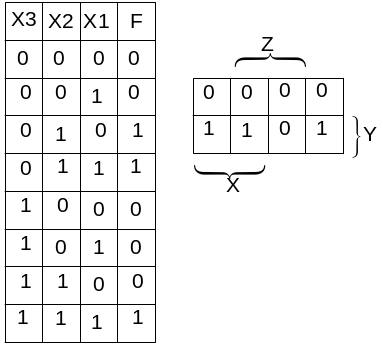

Таблица истинности: Карта Карно:
F(0,0) |
|
|
F(1,1) |
У |
Х |
F |
0 |
0 |
F(0,0) |
0 |
1 |
F(0,1) |
1 |
0 |
F(1,0) |
1 |
1 |
F(1,1) |
Отмечаем только те клетки, где аргументы равны 1.
Правило получения булевых выражений по карте Карно.

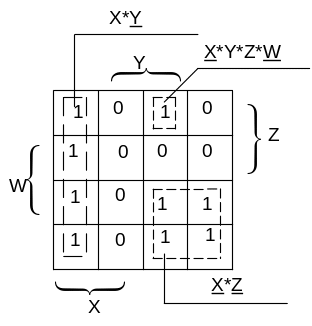

Рассмотрим клетки карты Карно с 1, они объединены в группы прямоугольной формы. Объединять можно 1;2;4;8… Каждая группа должна быть как можно больше, а групп как можно меньше. Группы могут пересекаться. Каждая единица должна войти хотя бы в одну группу. Каждой группе соответствует произведение аргументов, при этом, если аргумент меняется в пределах группы, то он не входит в произведение, если же не меняется, то войдет. Если аргумент равен 0, то его берем с инверсией, если 1, то без инверсии. Полученные произведения суммируем.
F=X*Y+X*Y*Z*W+X*
Z
Карта Карно может рассматриваться для трех аргументов как цилиндр, а для четырех в виде тора или бублика.
Второй способ получения булева выражения по карте Карно.
Рассматриваем клетки карты с 0. Для этих клеток по правилам, рассмотренным ранее, получаем булево выражение – выражение инвертированного значения функции. Далее получаем значение для F, используя закон двойного отрицания.
Иногда на некоторых наборах аргументов функция не определена. В этом случае, в данные клетки мы сами должны поставить 0 или 1 с целью более простого выражения.
Интерфейс озу
И нтерфейс ОЗУ.
Режим чтения.
Временная диаграмма в режиме чтения такая же как при чтении из ПЗУ, то есть в 1 такте МП выдает адрес, если адрес соответствует ОЗУ А10=1, при этом инвертор дает 0 на CS ОЗУ. Микросхема ОЗУ выбирается. Во 2 такте МП формирует сигнал чтения из памяти, данные считываются из ОЗУ и поступают на ШД, а от туда в МП. Номер ячейки ОЗУ задается линиями А0…А9.
Режим записи.
В первом такте МП выдает адрес на ША, если адрес соответствует ОЗУ на линии А10=1, инвертор формирует сигнал выбора микросхемы ОЗУ CS=0. Во 2 такте МП выдает дынные для записи в ОЗУ на ШД. В 3 такте МП формирует сигнал записи из памяти, равный 0. Данные записываются в ячейку ОЗУ, адрес ячейки задается на А0…А9.
