33.Организация питания пневматических устройств и систем.

Пневматика — раздел физики, изучающий равновесие и движение газов, а также посвящённый механизмам и устройствам, использующим разность давления газа для своей работы. Технически пневматика близка к гидравлике. Пневматические механизмы широко используются в промышленности. Подобно сети электроснабжения, на предприятиях устанавливают централизованную систему распределения сжатого воздуха или другого газа. Обычно пневматические устройства используют поршни и клапаны для управления потоками газа (воздуха), но есть целая ветвь устройств, использующих особенности течения струй газа и жидкости в каналах определенной формы. Такие струйные устройства вообще не имеют подвижных деталей, отличаются дешевизной изготовления и высокой стойкостью к температуре и радиации.

34.Гидравлические им. Классификация, принципиальные и структурные схемы.

Силовая- насос, вспомогательная- контрольно-регулирующая аппаратура, рабочая- ротационные двигатели, силовые цилиндры.

Если применяются ротационные двигатели в рабочей части, то их называют приводами вращательного движения, если силовые цилиндры и мембраны, то приводами поступательного движения.

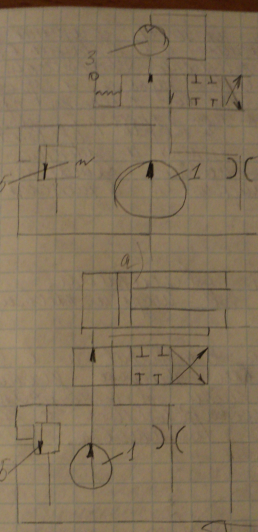

н асос 1, цилиндр 3, распределительный золотник 2, предохранительный клапан 5, дроссель 4.

Жидкость с помощью насоса 1 к золотнику 2 в двигатель или цилиндр 3 опять через золотник и дроссель 4 накопительный резервуар 6.

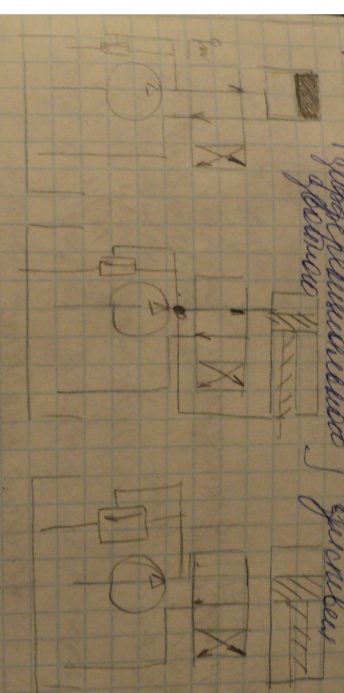

35.Принципиальные схемы гидропривода и пневмопривода.

36.Устройства динамического преобразования.

1.Сумматор — устройство, преобразующее информационные сигналы (аналоговые или цифровые) в сигнал, эквивалентный сумме этих сигналов.

В зависимости от формы представления информации различают сумматоры аналоговые и цифровые.

По способу реализации: механические, электромеханические, электронные, пневматические.

2. Делитель напряжения — устройство, в котором входное и выходное напряжение связаны коэффициентом передачи

В качестве делителя напряжения обычно применяют регулируемые сопротивления (потенциометры).

Различают линейные и не линейные делители напряжения. В линейных выходное напряжение изменяется по линейному закону в зависимости от входного. Такие делители используются для задания потенциалов и рабочих напряжений в различных точках электронных схем. В нелинейных делителях выходное напряжение зависит от коэффициента a нелинейно.

3. Усилитель - элемент системы управления (или регистрации и контроля), предназначенный для усиления входного сигнала до уровня, достаточного для срабатывания исполнительного механизма (или регистрирующих элементов), за счёт энергии вспомогательного источника, или за счёт уменьшения других характеристик входного сигнала. (Под термином "сигнал" здесь и далее понимается любое явление (или процесс), характеристики которого необходимо увеличить).

Термин "усилитель" в своём первичном (основном) значении относится к преобразованию (увеличению, усилению) одной из характеристик ИСХОДНОГО входного сигнала (будь то механическое движение, колебания звуковых частот, давление жидкости или поток света), при этом вид сигнала остаётся неизменным (остаётся механическим движением и т.д.). (Из одного вида в другой сигнал преобразуют датчики и устройства управления).

4. Интегратор, блок интегрирования — устройство выходной сигнал которого пропорционален интегралу от входного сигнала. Различают интеграторы цифровые и аналоговые.

Аналоговый интегратор — аналоговый функциональный блок в АВМ структурного типа, выходной сигнал которого пропорционален интегралу от входного сигнала.

Цифровой интегратор — решающий блок цифровой интегрирующей машины. Можно выделить следующие виды цифровых интеграторов: интегратор с параллельным переносом, интегратор с последовательным переносом, интегратор следящий

5.Дифференциатор, устройство дифференцирующее — аналоговый функциональный блок в АВМ структурного типа.
