Кузин В.Е.

Исследование интегрального стабилизатора

напряжения

Методическое пособие к лабораторной работе

Коломна, 2011

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

Коломенский институт (филиал)

Государственного образовательного учреждения

высшего профессионального образования

«Московский государственный открытый университет»

______________________________________________________________

Кафедра автоматики и электроники в машиностроении

В.Е. Кузин

Исследование интегрального стабилизатора напряжения

Методическое пособие к лабораторной работе

для специальности

220201- «Управление и информатика в технических системах»

Коломна

2011

УДК

ББК

К-

Рецензенты:

Зав. кафедрой автоматики и электроники в машиностроении

КИ (ф) МГОУ к.т.н., профессор Родов А.М.

Кузин В.Е.

Исследование интегрального стабилизатора напряжения: Методическое пособие к лабораторной работе для студентов очной и очно-заочной формы обучения для специальностей: 220201- «Управление и информатика в технических системах»:– изд. переработанное и дополненное, Коломна, 2011. – 25 с.

Методическое пособие к лабораторной работе составлено в соответствии с Государственным образовательным стандартом высшего профессионального образования по направлению подготовки дипломированного специалиста 220201- «Управление и информатика в технических системах».

ОГЛАВЛЕНИЕ

Методическое пособие к лабораторной работе 1

Методическое пособие к лабораторной работе 2

Коломна 2

Введение 5

1.КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ 5

1.1. Основные параметры стабилизаторов напряжения. 5

1.2.Параметрический стабилизатор напряжения 6

1.3. Компенсационный стабилизатор напряжения 9

1.3.1. Принцип действия схемы. 10

1.4. Импульсный стабилизатор 13

2. ИНТЕГРАЛЬНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ НЕПРЕРЫВНОГО ДЕЙСТВИЯ 15

2.1. Состав микросхем 16

2.2. Принцип действия ИСН. 17

2.3. Регулирование выходного напряжения. 18

2.4. Схема защиты от перегрузок по току 18

2.5. Схема дистанционного отключения 20

3. ПРОГРАММА РАБОТЫ 21

Содержание отчета. 22

КОНТРОЛЬНЫЕ ВОПРОСЫ 22

ЛИТЕРАТУРА 23

Введение

Стабильность и высокая точность работы электронной аппаратуры в значительной мере определяются качеством питающего напряжения. Для получения высококачественного напряжения питания электронных блоков при изменении напряжения сети и других источников энергопитания, а также при изменении тока нагрузки, применяются стабилизаторы напряжения.

В настоящее время широко используются стабилизаторы напряжения в интегральном исполнении - интегральные стабилизаторы напряжения (ИСН). ИСН применяются, главным образом, для питания электронной аппаратуры на полупроводниках и интегральных микросхемах.

Целью лабораторной работы является изучение принципа действия ИСН и исследование его основных характеристик.

1.Краткие теоретические сведения

1.1. Основные параметры стабилизаторов напряжения.

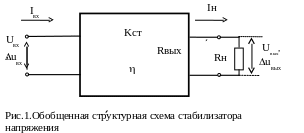

На рис. 1 приведена обобщенная структурная схема стабилизатора, по которой можно определить его основные параметры.

1.Выходное сопротивление стабилизатора характеризует изменение выходного напряжения при изменении тока нагрузки при постоянном входном напряжении:

Идеальный стабилизатор имеет бесконечно малую величину R_вых.

2.Коэффициент стабилизации характеризует “процентное “ изменение входного напряжения по отношению к “процентному” изменению выходного напряжения при постоянном токе нагрузки:

Идеальный стабилизатор имеет бесконечно большую величину К_ст.

3.Коэффициент сглаживания пульсаций характеризует сглаживающие свойства стабилизатора. Это отношение амплитудного значения пульсации входного напряжения [ u_вх] к амплитудному значению пульсаций выходного напряжения [ u_вых]:

Идеальный стабилизатор имеет бесконечно большую величину К_сп.

4.Коэффициент полезного действия есть отношение мощности в нагрузке к номинальной мощности:

Качество стабилизатора напряжения тем выше, чем больше К_ст, К_сп,  и меньше абсолютное значение R_вых.

По принципу действия стабилизаторы постоянного напряжения делятся на параметрические и компенсационные. По режиму работы - на непрерывные и импульсные. По способу включения регулирующего элемента на параллельные и последовательные.
