31. Несимметричный триггер с эмиттерной связью: схема, принцип действия. Мультивибратор с эмиттерной связью.

Исходное состояние.

Транзистор V₁ заперт, V₂ – открыт и насыщен.

Условие насыщения V₂: R_б≤β_2minR_k2.

Условие запирания V₁: или или , т.к. ‹0, ‹0.

Считая в насыщенном состоянии V₂ стянутым в точку имеем: .

Чтобы не снижать коэффициент использования U_э берут небольшим, т.е. R_э«R_к2 и тогда .

Для :

; .

.

Условие запирания V₁ будет: .

При напряжении (-) импульса V₁ открывается, (+) перепад из коллектора V₁ передается на базу V₂, он закрывается. Через R_э протекает 2 тока ↑I_к1 и ↓I_к2. Но т.к. ↓I_к2 происходит от большой амплитуды сигнала чем ↑I_к1. Вторая причина переброса мультивибратора : R_к1›R_к2 и ток I_э от первого транзистора меньше тока эмиттера от второго. Поэтому (+) ОС замыкается через R_э. После лавинообразного процесса V₁ стягивается в точку, а V₂ запирается.

, т.к. , то . Через к.з. участок к.э. V₁ конденсатор С подключен к базе V₂ и поддерживает запертое состояние V₂.

В квази устойчивом состоянии конденсатор С перезаряжается на источник –Е с постоянной времени цепи: и стремится к предельному значению – (Е- ).

Когда напряжение на конденсаторе достигнет нулевого уровня заканчивается процесс формирования импульса и происходит второй скачок - опрокидывания мультивибратора в исходное состояние. Длительность импульса определяется выражением:

.

Если принять «Е, то .

После опрокидывания происходит восстановление схемы в исходное состояние с постоянной времени: и время восстановления будет , т.к. R_э«R_к.

Преимущества этого мультивибратора:

1. Используется всего один источник питающего напряжения;

2. Наличие свободного, не связанного в цепях ОС в схеме коллектора.

3. Отсутствие ускоряющего конденсатора.

Недостатки:

1. Уменьшается коэффициент использования питающего напряжения ;

2. Увеличивается время восстановления схемы, т.к. заряд конденсатора проходит через резистор R_э.

33. Автоколебательный мультивибратор, схема 119гф2.

В этом мультивибраторе применяют инверторы с нелинейной О.С. и отключающими диодами. Меры для предотвращения пробоя эмиттерного перехода не применяются, т.к. питание схемы осуществляется от Е_к=3В, которое .

Режим удержания одного из транзисторов в отсечке обеспечивается путём подачи (-) напряжения с конденсатора (так для V₁, С₂). Насыщенное состояние другого транзистора обеспечивается током заряда конденсатора (ток для V₂, C₁). Для получения прямоугольных импульсов применены отключающие диоды V₃, V₄.

Для закрытого транзистора (пусть V₁) диод О.С. V₅ смещен в обратном направлении и цепь перезаряда С₂ отключена от коллектора V₁.

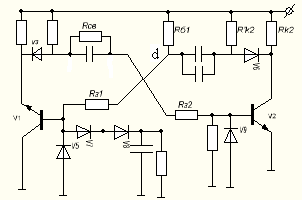

32. Ждущий мультивибратор схема 218гф2.

Ждущий режим обеспечивается навесным резистором R_св. Навесной конденсатор С во время задающей цепи обеспечивает необходимую длительность временно устойчивого состояния.

Диоды V₃, V₄ являются отключающими, а диоды V₅, V₆ – параллельными ограничителями (защита от пробоя).

В устойчивом состоянии транзистор V₁ насыщен, V₂ – режиме отсечки.

Напряжение на конденсаторе в исходном состоянии равно .

После подачи (-) импульса V₁ закрывается, а V₂ – входит в режим насыщения. Напряжение в точке d скачком уменьшается на величину =Е_н. Диод V₅ открывается и формирует (-) напряжение на базе V₁=U_{диода прам.смещ.}. Процесс релаксации состоит из 2-х этапов. 1-й (диод V₅ открыт) и напряжение в точке d exp нарастает до U_{диода прам.смещ.}. Диод при этом закрывается и начинается второй этап релаксации. На этом этапе скорость изменяется напряжение точки U_d уменьшается. Второй этап заканчивается когда напряжение достигает порогового значения. Мультивибратор перебрасывается в исходное состояние. Далее происходит процесс восстановления.

Сопротивление R_св выбирается исходя из условий правильной работы ключа на V₂. минимальное значение R_св выбирается из условия отсечки V₂ в устойчивом состоянии, а max значение из условия насыщения V₂ в квази устойчивом состоянии.

Режим отсечки V₂:

(выбор R_св по min).

Режим насыщения V₁: или (выбор R_св по max).

; , t_u=0.35CR.
