29 Холодильные станции
Холодильные станции это комплекс сооружений и оборудования для централизированного охлаждения холодоносителя, подачи его потребителю, и возврат на повторный цикл.
Холодильные станции могут быть отдельно стоящими и встроенными в здания. Атак же подземными, надземными, полуподземными, расположенными на тех. этаже или на кровле здания. Холодильные станции размещают все вспомогательное, энергетическое, подъёмо-транспорное оборудование, операторские и вспомогательные помещения. Осн оборудование явл холод.маш. их могут размещать последовательно и параллельно. Параллельное соединение позволяет соединять любое кол-во машин в том числе и резервные. При этом возможно откл. машины без ущерба системе. Последовательное соеденение позволяет получить больший перепад температур между подающей и обратной линией.
К вспомогательному оборудованию относятся: фильтры , осушители агрегаты для подачи хладагента, компрессионная машина и тд.
Холод станция должна быть обеспечена автономной системой энергоснабжения, связью, вентиляцией, отопление, канализацией.
30. Центральная однозональная СКВ состоят из приточной и вытяжной части. Приточная часть включает в себя воздушные заслонки, приточный фильтр, секцию нагрева, охлаждения, вентиляционную секцию, шумоглушитель. Вытяжная часть состоит из вентилятора и воздушной заслонки. Воздушные заслонки выполняют многостворчатыми с параллельными лопатками и управляются сервоприводом синхронно: количество воздуха, поступившее в помещение, должно равняться количеству удаленного воздуха.Недостатком прямоточных центральных кондиционеров является необходимость больших мощностей нагревательной и охлаждающей секций, а также подача воздуха с одинаковой температурой во все помещения. Устранить этот недостаток позволяет использование прямоточной системы VAV (Variable Air Volume) с переменным расходом воздуха. В этом случае в каждом помещении устанавливаются отдельные датчики температуры, которые управляют заслонками на входе воздуха в каждое помещение.Система VAV дает возможность поддерживать заданную температуру за счет изменения количества нагретого (охлажденного) воздуха, подаваемого в помещение. Однако это иногда не согласовывается с требованиями стандартов по расходу воздуха. Поэтому в центральных кондиционерах организуют рециркуляцию воздуха (подмешивание части вытяжного воздуха в приточный).Поддержание температуры в помещении осуществляется по датчикам, располагаемым в обслуживаемом помещении. Влажность может регулироваться по влажности воздуха впомещении (прямое регулирование) или по температуре точки росы воздуха после камеры орошения (косвенное регулирование).
32.

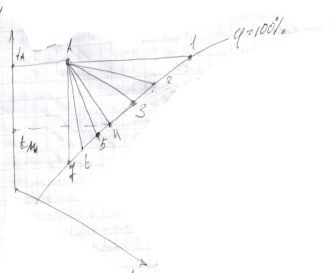

Пусть начальные параметры находятся в точке а при характерных точке 1 будет происходить увлажнение и нагрев воздуха,испарение воды происходит только за счет ее собственной энтальпии,когда параметры воды находится в точке 2 воздух увлажняется без изменения температуры на испарении идет тепло воды в точке 3 происходит увлажнение и небольшое охлаждение используется тепло воды и воздуха,в точке4 вода имеет температуру мокрого термометра идет адиабатное увлажнение.точка5 воздух немного охлаждается и увлажняется на процесс расходуется тепло воздуха.точка 6 воздух охлаждается при неизменном влагосодерожании в точке7 воздух заметно охлаждается и осушается,вода заберает тепло возникающая при конденсации водяного пара.
33.Осушка воздуха жидкими и твердыми сорбентами.Сорбенты-вещ-ва обладающие способностью при соприкосновении с воздухом поглощать и удерживать в своем обеме значительное кол-во паров или газов.Осушка целесообразно применять при растительных влаговыделениях которые сопровождаются незначительным выделением тепла.Существует два варианта поглотителей абсорбционные и одсорбционные.Абсорция процесс поглощения веществ или газов твердыми телами или жидкостями протекающие во всем объеме поглотителя(в основном жидкие):растворы хлористого лития и кальция,бромистого лития,этилен глюколь.Адсорбция –процесс поглащения паров или газов поверхностью твердого или жидкого ве-ва чаще всего твердого(активированный алюминий,бакситы,активный древесный уголь).Основные воздухообсорбенты могут поглощать или отдавать влагу в зависимости от давления пара в окружающем воздухе и над раствором.Разность давлений зависит от температуры и концентрации раствора.ее определяют Е=Дт/W+Дт,Дт-кол-во растворенного ве-ва.W-кол-во влаги.
34.Воздушная холодильная машина.Хладоагентом яв-ся воздух.Она работает по замкнотому циклу с разряжением,основными компонентами машины яв-ся осевой компрессор,турбодетендор и два регенеративных теплообменника.Воздух поступает в регениратор,охлаждается затем отправляется в камеру или помещение где нагревается отводя теплоту расширяется в турбодетендоре возвращается в регенератор смешивается в компрессоре и удаляется в атмосферу.
