Цикл чистовой обработки g70

G54

Смещение нуля детали по G54

G50 S3200

Ограничение максимальной частоты вращения 3200 об/мин

G28

Выход в ноль станка, на быстром ходу, сначала по оси +X затем по оси +Z .

T101

Установка инструмента №1, включение корректора №01

G96 S200 M4

Постоянство скорости резания, 200 м/мин, вращение от оператора.

G0 X84. Z0 M8

Поход к торцу детали, включение СОЖ.

G1 X-1.6 F0.2

Подрезка торца, подача 0,2 мм/об

G1 Z1.

Отвод инструмента от торца детали.

G0 X80.

Перемещение на быстром ходу на диаметр заготовки.

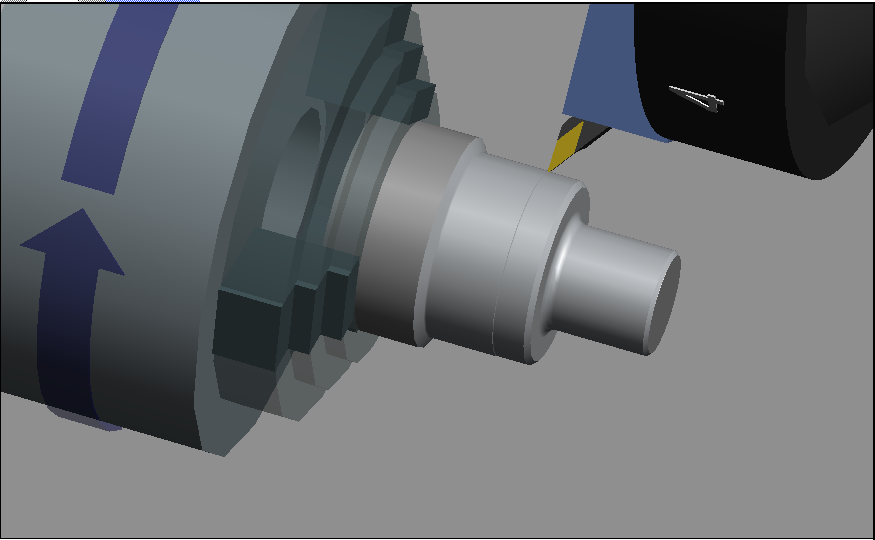

G71 P10 Q15 D2.5 U0.5 W0.2 F0.3

Многопроходный черновой цикл.

Описание контура детали с кадра №10 (P10) по кадр №15(Q15).

D глубина резания за проход 2.5 мм на радиус,

Припуск чистовой обработки:

U0.5 по оси X отступить от конечного контура на 0.5мм в направлении «плюс»,

W0.2 по оси Z отступить от конечного контура на 0.2мм в направлении «плюс».

F Подача для черновых проходов 0,3мм/об

В данном случае P и Q не являются порядковыми номерами кадров, а лишь условными метками, по которым идёт поиск контура для обработки.

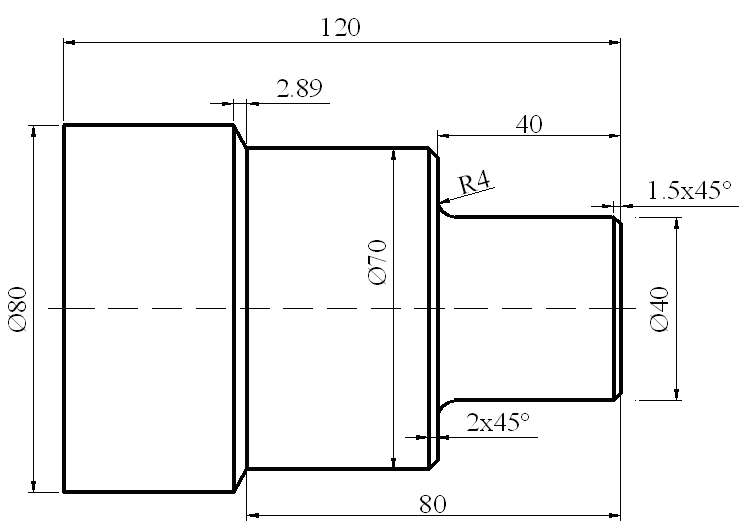

N10 G0 X37.

Метка начала контура. Подвод в точку начала обработки фаски 1,5*45⁰.

G1 Z0 F0.15

Подвод к торцу детали, подача чистового прохода 0,15мм/об.

G1 X40. Z-1.5

Обработка фаски 1,5х45⁰

G1 Z-36.

Обточка 40мм до начала радиуса R4.

G2 X48. Z-40. R4.

Обработка R4 по часовой стрелке.

G1 X66.

Выход в начальную точку обработки фаски 2х45⁰

G1 X70. W-2.

Обработка фаски 2х45⁰ .

G1 Z-80.

Обработка 70мм.

G1 X80. W-2.89

Обработка конуса.

Координаты X описания детали не должны превышать положение инструмента перед циклом. Исключение составляет блок Q.

N15 G0 X82.

-Конец описания контура детали для G71.

-Отвод инструмента по окончании обработки,

После окончания обработки инструмент возвращается в точку заданную до начала цикла (X80. Z1.).

G28

Выход в ноль станка на быстром ходу, сначала по оси +X, затем по оси +Z .

T303

Установка инструмента №3, включение корректора №03(чистовой резец).

G96 S240 M4

Постоянство скорости резания, 240 м/мин, вращение от оператора.

G0 X80. Z1. M8

Подвод в начальную точку обработки.

Внимание!!! При подводе инструмент к заготовке, перед циклом G70 обязательно выведите резец на максимальный диаметр, который будет обрабатываться по циклу, иначе, при возврате в начальную точку обработки может произойти столкновение.

После цикла инструмент возвращается в начальную точку на быстром ходу одновременно по двум координатам.

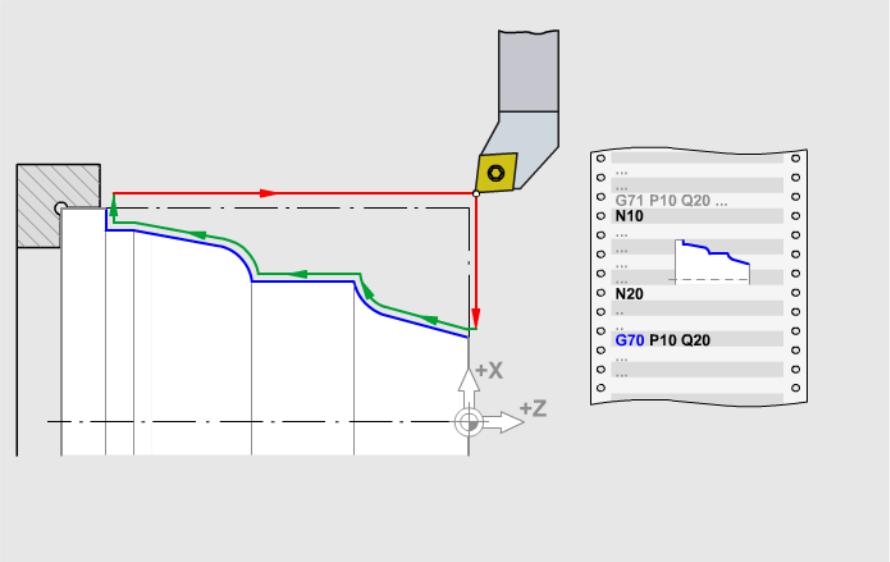

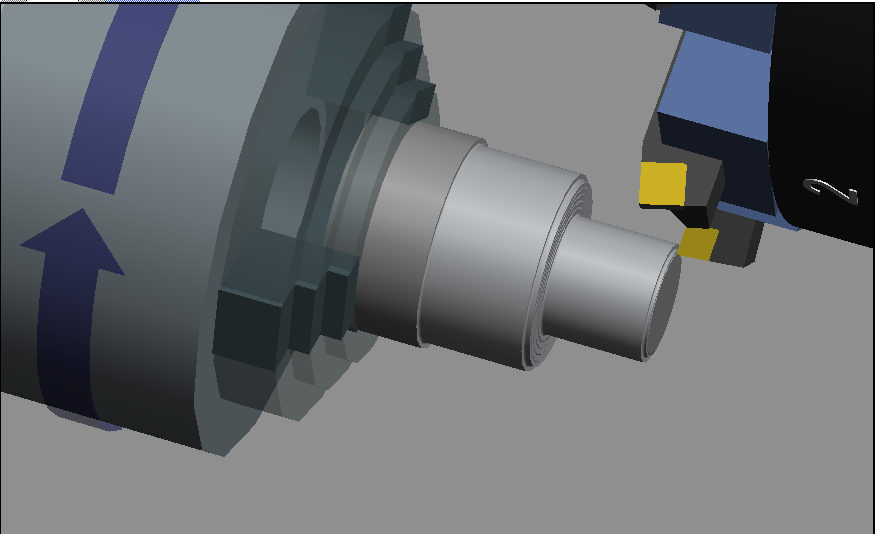

G70 P10 Q15

Чистовая обработка контура между метками №10(P10) и №15(Q15)

G28

Выход в ноль станка на быстром ходу, по +X, затем по +Z.

M30

Конец программы с выключением оборотов и СОЖ, возврат курсора в начало программы.
