2.3. Организация рабочего места
1. Состав звена рабочих по профессии и квалификации (5 человек):
монтажники конструкций (плотники) каменщики
4 разряда - 13 разряда - 1
2 разряда - 12 разряда - 1
такелажник
3 разряда - 1
2. Распределение работы между исполнителями:
установку подмостей выполняет все звено, пробивку гнезд и борозд на первом участке - монтажник конструкций 4 разряда и каменщик, они же устраивают постель из раствора на опорной поверхности гнезд и борозд и устанавливают разгрузочные балки;
монтажник конструкций 2 разряда и такелажник убирают кирпич и щебень, подают раствор, балки;
укладку настилов выполняют монтажники и такелажники;
каменщик производит заделку гнезд и борозд и замоноличивание швов между настилами;
пробивку гнезд и борозд на последующих участках производят каменщик и монтажник конструкций 2 разряда; они же в дальнейшем, производят установку опалубки и бетонирование недоборов (с участием такелажника); один из такелажников находится внизу для строповки подаваемых с приобъектного склада настилов.
Схема производства работ представлена на рис. 3.

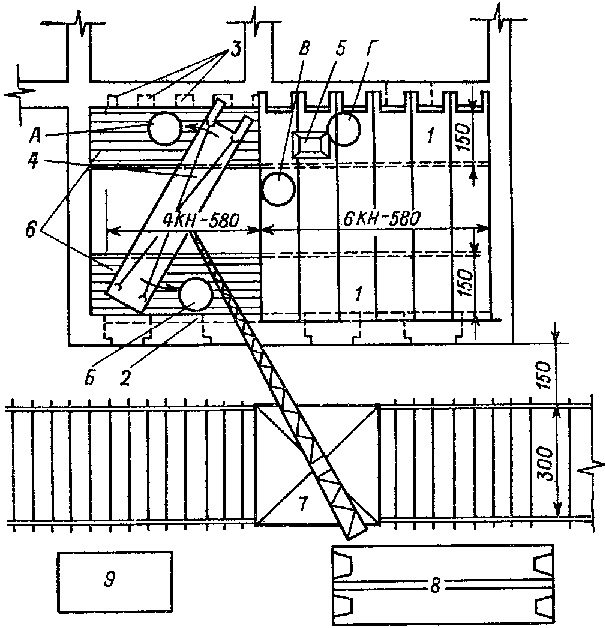

Рис. 3. Схема организации работ по монтажу участка перекрытия
из железобетонных пустотных настилов с выпускными консолями
1 - уложенные настилы; 2 - пробитая борозда в наружной стене; 3 - пробитые гнезда во внутренней стене; 4 - монтируемый настил; 5 - ящик с раствором; 6 - подмости; 7 - башенный кран; 8 - железобетонные настилы КНП; 9 - компрессорная станция;
А, Б, В, Г - рабочие места монтажников
Потребность в машинах, механизмах, инструменте, инвентаре, приспособлениях, конструкциях и материалах
Выбор машин, механизмов, инструментов и приспособлений
Для вертикальной транспортировки строительных конструкций, материалов, а также строительного мусора применяем башенный кран МСК-7-25, основными характеристиками которого являются:
- Вылет стрелы:
- max – 25 м;
- min – 14 м;
- Грузоподъемность:
- при max вылете – 7 т;
- при min вылете – 7 т;
- Высота подъема крюка:
- при max вылете – 37 м;
- при min вылете – 51 м;
- Высота подвески:
- стрелы – 32000 мм;
- кабины – 25500 мм;
- Высота расположения противовесного груза (консоли) – 1800 мм;
- Вылет противовеса от оси вращения –4500 мм;
- Ширина колеи – 6500 мм;
- Расстояние от выступающих частей здания до рельса (первого) – 2,0 м;
- Минимальные размеры арки для провоза крана:
- ширина – 4 м;
- высота – 4 м;
Установленная мощность электродвигателей – 45 кВт.
Погрузку строительного мусора осуществляем гидравлическим экскаватором ЭО-2621А, основными техническими характеристиками которого являются:
- Вместимость ковша – 0,25 м3;
- Габаритные размеры ходовой части:
- длина – 2,25 м;
- ширина поворотной части – 2,2 м;
- высота по кабине – 2,46 м;
- Техническая производительность – 60 м3/ч;
- Масса – 5700 кг.
Вывоз строительного мусора осуществляем автосамосвалом ГАЗ-53Б, основными техническими характеристиками которого являются:
- Грузоподъемность – 3,5 т;
- Вместимость кузова – 5 м3;
- Радиус поворота (минимальный) – 8 м;
- Погрузочная высота – 1990 мм;
- Габаритные размеры автомобиля:
- длина – 6380 мм;
- ширина – 2450 мм;
- высота – 2215 мм;
- Габаритные размеры кузова:
- длина – 3730 мм;
- ширина – 2280 мм;
- высота – 588 мм;
- Масса – 3,74 т.
№ |
Наименование |
Марка |
Кол-во |
Техническая характеристика |
1 |
Башенный кран |
МСК-7-25 |
1 |
Q=7т, H=37 м |
2 |
Автосамосвал |
ГАЗ-53Б |
1 |
Q=3,5т, V=5м3 |
3 |
Экскаватор гидравлический |
ЭО-2621А |
1 |
V=0,25 м3 |
4 |
Электрическая дрель |
|
2 |
|
5 |
Ящики для раствора 0,25 м3 |
КМА-523 |
4 |
|
6 |
Лом |
|
2 |
|
7 |
Инвентарные подмостки |
|
36 |
м2 |
8 |
Топор |
|
4 |
ГОСТ 1399 |
9 |
Гвоздодер |
|
4 |
|
10 |
Молоток |
|
4 |
ГОСТ 2309 |
11 |
Пила-ножовка |
|
2 |
ГОСТ 2480 |
12 |
Рулетка мет. |
|
2 |
ГОСТ 7502-98 |
13 |
Ножницы кровельные |
|
1 |
ГОСТ 7210-75 |
14 |
Плоскогубцы |
|
2 |
ГОСТ 5547-86 |
15 |
Двухветвевой строп |
2СК |
4 |
ГОСТ 25573-2004 |
16 |
Четырехветвевой строп |
4СК |
2 |
ГОСТ 25573-2004 |
17 |
Метла |
|
2 |
|
18 |
Совковая лопата |
|
2 |
ГОСТ 19596-87 |
19 |
Каска строительная |
|
7 |
ГОСТ 12.4.087-91 |
20 |
Рукавицы |
|
7 |
ГОСТ 12.4.010-2001 |
Табл.1
