30. Что называется занулением и принцип его работы

• Зануление – преднамеренное электрическое соединение нетоковедущих частей электроустановки, могущих оказаться под напряжением с глухозаземленной нейтральной точкой обмотки источника тока в трехфазных сетях, с глухозаземленным выводом обмотки источника тока в однофазных сетях, и с глухозаземленной средней точкой обмотки источника энергии цепях постоянного тока.

• Проводник, обеспечивающий указанные соединения называется нулевым защитным проводником (НЗП).

• Назначение зануления – устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим металлическим нетоковедущим частям, оказавшимся под напряжением относительно земли вследствие замыкания на корпус и по другим причинам.

• Превращение замыкания на корпус в однофазное, короткое замыкание (т.е. замыкание между фазным и нулевым защитным проводниками) с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную электроустановку от питающей цепи.

• Такой защитой являются: плавкие предохранители или автоматы максимального тока, устанавливаемые для защиты от токов короткого замыкания. Кроме того, поскольку зануленные корпуса заземлены через нулевой защитный проводник, то в аварийный период, т.е. с момента возникновения замыкания на корпус и до автоматического отключения поврежденной электроустановки от сети, проявляется защитное свойство этого заземления, как при защитном заземлении. Иначе говоря, заземление корпусов через нулевой проводник снижает в аварийный период их напряжение относительно земли.

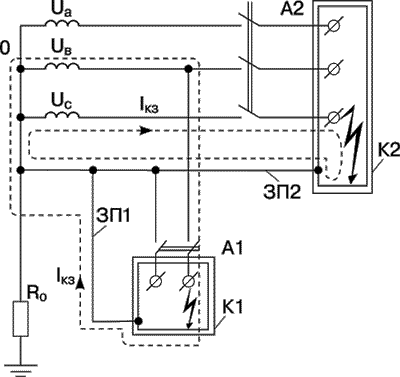

На рис. 1 показан принцип действия зануления

• Назначение нулевого защитного проводника – обеспечить необходимое для отключения установки значение тока однофазного короткого замыкания, путем создания для этого тока цепи с малым сопротивлением.

Зануление - это преднамеренное соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением. Целью зануления является устранение опасности поражения человека при пробое фазы на корпус оборудования. Принцип действия зануления - превращение замыкания на корпус в однофазное КЗ, т.е. замыкание между фазным и нулевым защитным проводами, с целью создания большего тока, способного обеспечить срабатывание защиты, и тем самым автоматически отключить поврежденную установку от питающей сети. Такой защитой являются плавкие предохранители или автоматические выключатели устанавливаемые перед потребителями энергии для защиты от токов КЗ. Кроме того, поскольку зануленные части оказываются заземленные через нулевой защитный проводник, то в аварийный период, т.е. в момент возникновения замыкания фазы на корпус и до автоматического отключения поврежденной установки от сети, появляются защитные свойства этого заземления, подобно тому, как имеет место защитное заземление. Иначе говоря заземление зануленных частей через нулевой защитный проводник снижает в аварийный период их напряжение относительно земли.
