1.5. Обобщенная структура компьютерных сетей

В общем случае компьютерная сеть состоит из:

1. Терминального оборудования

2. Сетей доступа

3. Магистральной сети

4. Информационных центров или центров управления сервисами.

Терминальное оборудование в компьютерных сетях образуют станции-хосты.

Станции - это устройства, взаимодействующие между собой через сеть (компьютеры, терминалы, принтеры и коммуникационное оборудование), а хосты - это станции, которые имеют уникальный сетевой адрес.

Современные сети строятся на базе коммутаторов, каждый из которых имеет несколько портов. Каналами связи порты соседних коммутаторов соединяются в единую сеть передачи данных. Терминальное оборудование также подключается к сети через порты коммутаторов.

Схема физического объединения станций каналами связи определяет топологию сети. При отсутствии прямого канала связи между двумя станциями используется передача данных через промежуточные, коммуникационные узлы сети с помощью методов коммутации пакетов.

Сеть доступа – это нижний уровень иерархии компьютерных сетей. Основное назначение – концентрация информационных потоков. Сеть доступа – это региональная разветвленная сеть, она может состоять из нескольких иерархических уровней.

Магистральная сеть объединяет отдельные сети доступа, обеспечивая транзит трафика между ними. Такая сеть может содержать свои коммутаторы и мультиплексоры потоков.

Информационные центры или центры управления сервисами, реализуют информационные услуги сети. Информация может быть двух типов: - пользовательская или служебная. Пример центра первого типа – Web – портал, второго типа – системы аутентификации и авторизации, а также биллинга.

1.6. Корпоративные компьютерные сети, Intranet и Extranet

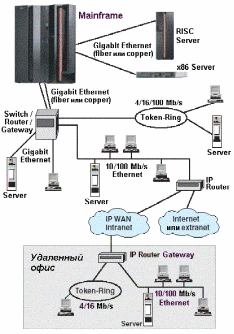

Корпоративные сети оказывают услуги только сотрудникам данного предприятия. Пример компьютерной сети крупной корпорации представлен на рис. 1.6.1.

Уточним значение некоторых терминов и обозначений.

Internet - знакомая всем глобальная вычислительная сеть, а internet (со строчной буквы) – локальная, региональная или гло­бальная сетевая среда, объединенная с помощью средств мар­шрутизации, которые управляют пересылкой данных по сети.

Intranet - в общем случае, изолированное пределами одной ор­ганизации обеспечение сетевого доступа к общим данным при поддержке их разделения между отдельными подразделениями. Хотя часто под Intranet подразумевается обеспечение основных сетевых сервисов Internet в пределах корпоративной LAN.

Extranet - сетевое объединение нескольких организаций, обес­печивающее прямой доступ к приложениям каждой из сторон. Такое объединение может осуществляться как за счет выделен­ных соединений, так и с помощью виртуальных частных сетей VPN (Virtual Private Networks).

RISC Server - сервер сети на базе процессоров с сокращенным набором команд.

x86 Server - сервер сети c архитектурой x86.

Mb/s - мера скорости передачи данных (10⁶ бит в секунду).

Рис. 1.6.1 Компьютерная сеть крупной корпорации

1.7. Услуги операторов компьютерных сетей

Предприятие, которое владеет коммуникационной сетью и оказывает информационные услуги, называется оператором связи. Сеть операторов связи – оказывает общедоступные услуги.

Услуги делятся на несколько уровней и групп. Услуги более высокого уровня опираются на нижележащие уровни. Самый нижний уровень – предоставление выделенных каналов связи в аренду. Выше – могут располагаться телефонные услуги (например, соединение абонентов и подключение к справочным службам), или услуги компьютерных сетей (например, подключение к Интернет и объединение локальных сетей, в том числе, организация Intranet и Extranet). Верхний уровень включает в себя комбинированные услуги (например, IP-телефония).

Услуги также подразделяют на информационные и транспортные.

Транспортные услуги состоят в передаче информации между пользователями компьютерной сети в неизменном виде, т.е. сеть не вносит в информацию никаких изменений.

Информационные услуги – состоят в том, что пользователю предоставляется некая новая информация. Они связаны со следующими операциями по обработке информации: - хранению, - упорядочению, - поиску, и преобразованию. Для оказания информационных услуг используются технологии программирования, баз данных, файловых архивов, электронной почты и Web-сервисов.

Соответственно производится и деление специалистов по информационным технологиям – это программисты, разработчики баз данных, Web-дизайнеры и т.д.; системные администраторы, которые решают вопросы, связанные с работой оборудования и системного программного обеспечения; а также сетевые администраторы и сетевые архитекторы, которые занимаются вопросами обеспечения транспортных услуг, в том числе, обеспечением сетевой безопасности, проектированием топологии сети.
