Автокорреляционный прием сигналов офм. Прием методом сравнения фаз
Происходит вычисление на фазовом детекторе автокорреляционной функции. Элемент памяти осуществляет задержку. Без перекодирования.
Решение о том, какой информационный символ принят принимается в соответствии с полярностью напряжения на выходе фазового детектора. Фактически фазовый детектор вычисляет коэффициент автокорреляции.
Методы приема: методом сравнения фаз (дифференциальнокогерентным способом).
Достоинство ОФМ: изменение фазы из-за усиления распространения при передачи методом ОФМ чаще всего можно пренебречь (ОФМ – информация в разности фаз).
Способ приема принципиально некогерентный, т.е. сами посылки фильтруются полосовым пассивным фильтром. Если шумы в канале гауссовские, ошибки некоррелированы, то анализ вычисления дает следующий результат:
Приемник сигналов офм на синхронных фильтрах
Фазовый детектор – для сравнения фаз.
Вопрос задержки решаем при помощи фильтров. Резонансный фильтр возбуждается и помнит фазу.
У фазового детектора входы меняются:
Первый вход информационный, второй опорный
Второй вход информационный, первый опорный

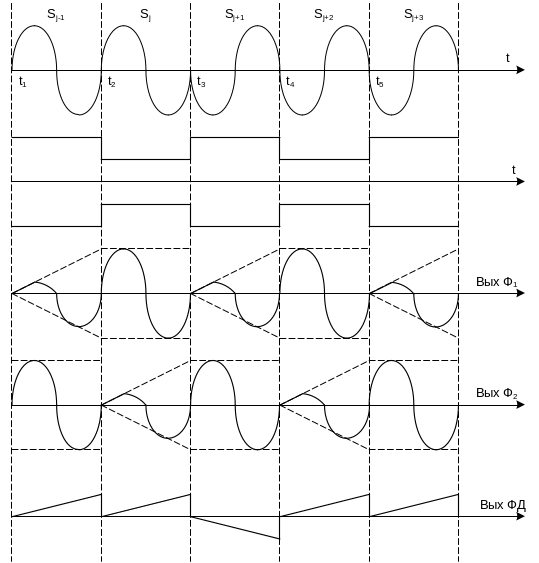

Временные эпюры:
Сравнение помехоустойчивости корреляционного и автокорреляционного офм сигнала
Эти оценки справедливы для
Если зафиксировать значение вероятности ошибок, то окажется, что проигрыш в отношении сигнал/шум метода сравнения фаз составляет порядок 10%. Это достаточно незначительно. Все определяется технической реализацией. Когерентный прием осуществляется на достаточно высоких скоростях передачи.
Влияние ошибок синхронизации на помехоустойчивость методов приема
Под синхронизацией понимается строгое соответствие между принимаемым сигналом и режимом работы демодулятора и декодера. Чтобы обеспечить работу автоматической синхронизации приемника нужно знать частоту фазонесущей и временные границы информационных посылок.
Процесс синхронизации состоит из следующих этапов:
поиск и захват сигнала синхронизации, будь то несущая сигнала, либо сигнал тактовой синхронизации
измерение или оценка частоты и фазы несущего колебания
тактовая синхронизация
словная синхронизация. Определение начала и конца кодовых комбинаций
кодовая или блоковая синхронизация. Определение начала и конца больших пакетов
Пункты 3,4,5 относят к временной синхронизации. Пункты 4,5 относят к групповой синхронизации.
Учет влияния ошибок синхронизации достаточно сложная задача. Основным приближенным методом решения этой задачи является метод эквивалентного отношения сигнал/шум.
Влияние ошибок синхронизации на помехоустойчивость:
Вид синхронизации |
Величина рассогласования |
Требуемая Pош |
Необходимое увеличение энергии |
ВЧ частота |
|
10-4 - 10-5 |
1,5 - 1,25 |
ВЧ фаза |
|
10-4 - 10-5 |
1,1 – 1,15 |
Временная тактовая |
|
10-4 - 10-5 |
1,3 – 1,5 |
