Опыт №2. Регистрация характеристик и осциллограмм однофазного двухполупериодного выпрямителя
Рисунок 3 — Монтажная схема для исследования однофазного двухполупериодного выпрямителя
Собрали цепь двухполупериодного мостового выпрямителя (рис. 3), повторили все измерения и вычисления. Результаты записали в табл. 2.
Таблица 2
С, мкФ |
0 |
1 |
10 |
100 |
, В |
4,8 |
4,2 |
4,4 |
5 |
, В |
3,35 |
4,5 |
4,9 |
6 |
, В |
10 |
9 |
11 |
10 |
, В |
1 |
2 |
4 |
2 |
m |
2 |
2 |
2 |
2 |
, В |
0,7 |
1,07 |
1,11 |
1,2 |
, В |
3,39 |
3,5 |
3,5 |
4 |
0,785 |
0,78 |
0,72 |
0,67 |
Расчеты
В двухполупериодном выпрямителе без фильтра:
В двухполупериодном выпрямителе с C=1 мкФ:
В двухполупериодном выпрямителе с C=10 мкФ:
В двухполупериодном выпрямителе с C=100 мкФ:
Осциллограммы
При подключениисглаживающего конденсатора С с емкостью 0 мкф:

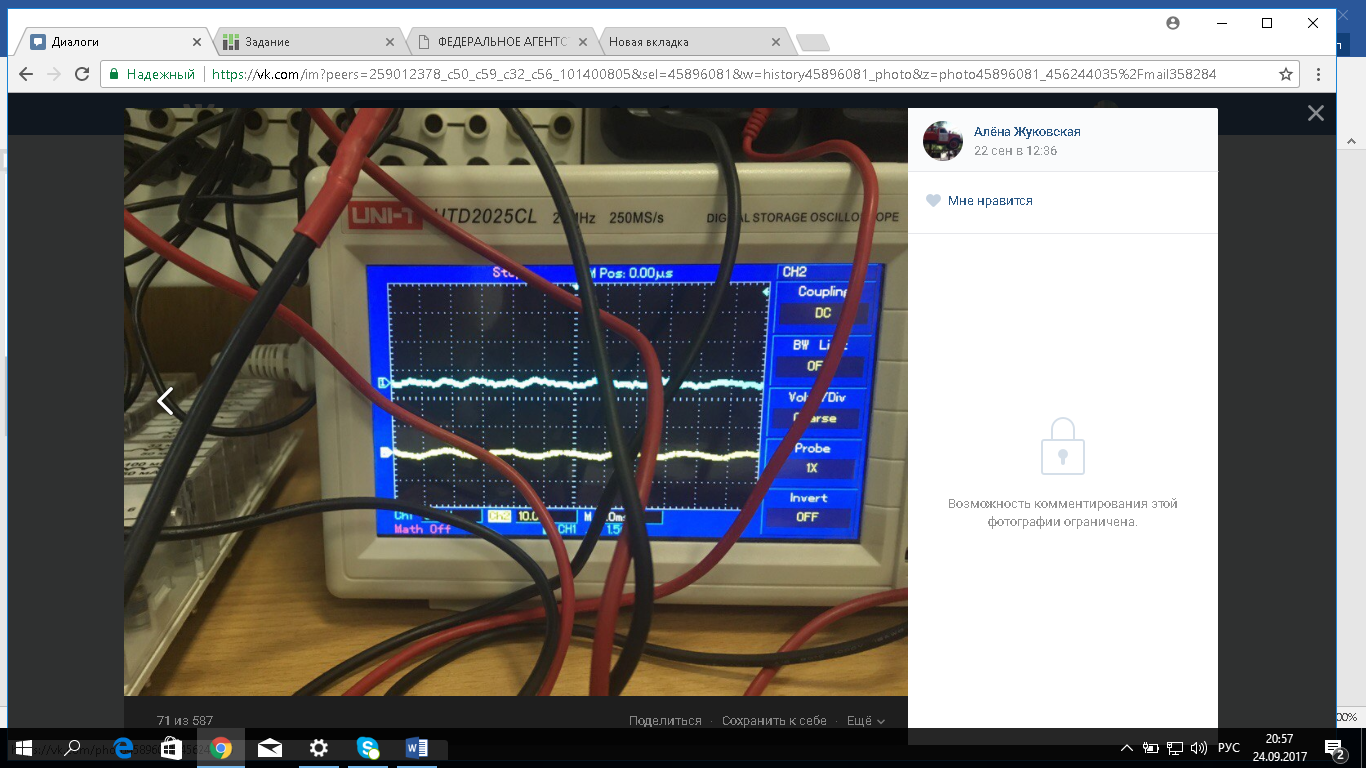

Рисунок 4 — Осциллограмма при подключении конденсатора 0мкФ,

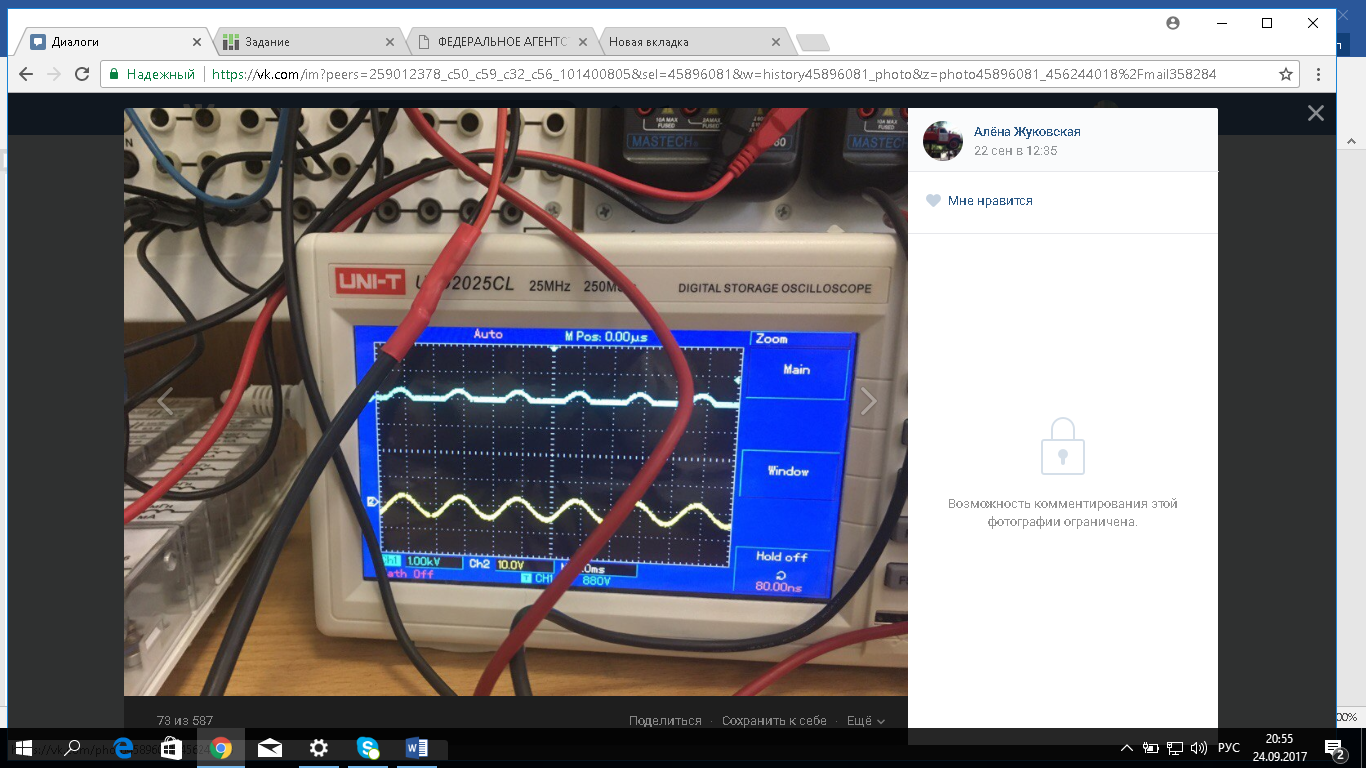

Рисунок 4.1 — Осциллограмма при подключении конденсатора 0мкФ,
При подключениисглаживающего конденсатора С с емкостью 1 мкф:

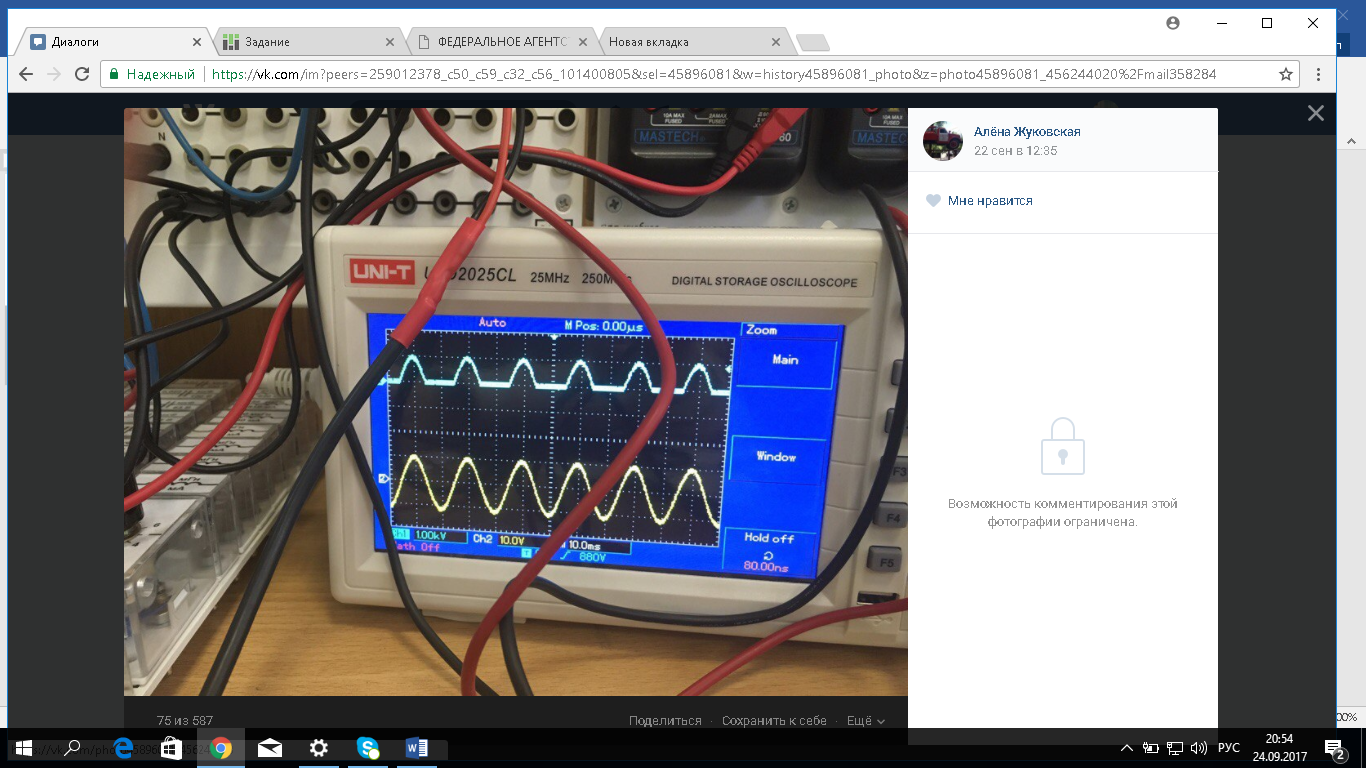

Рисунок 4.2 — Осциллограмма при подключении конденсатора 1мкФ,

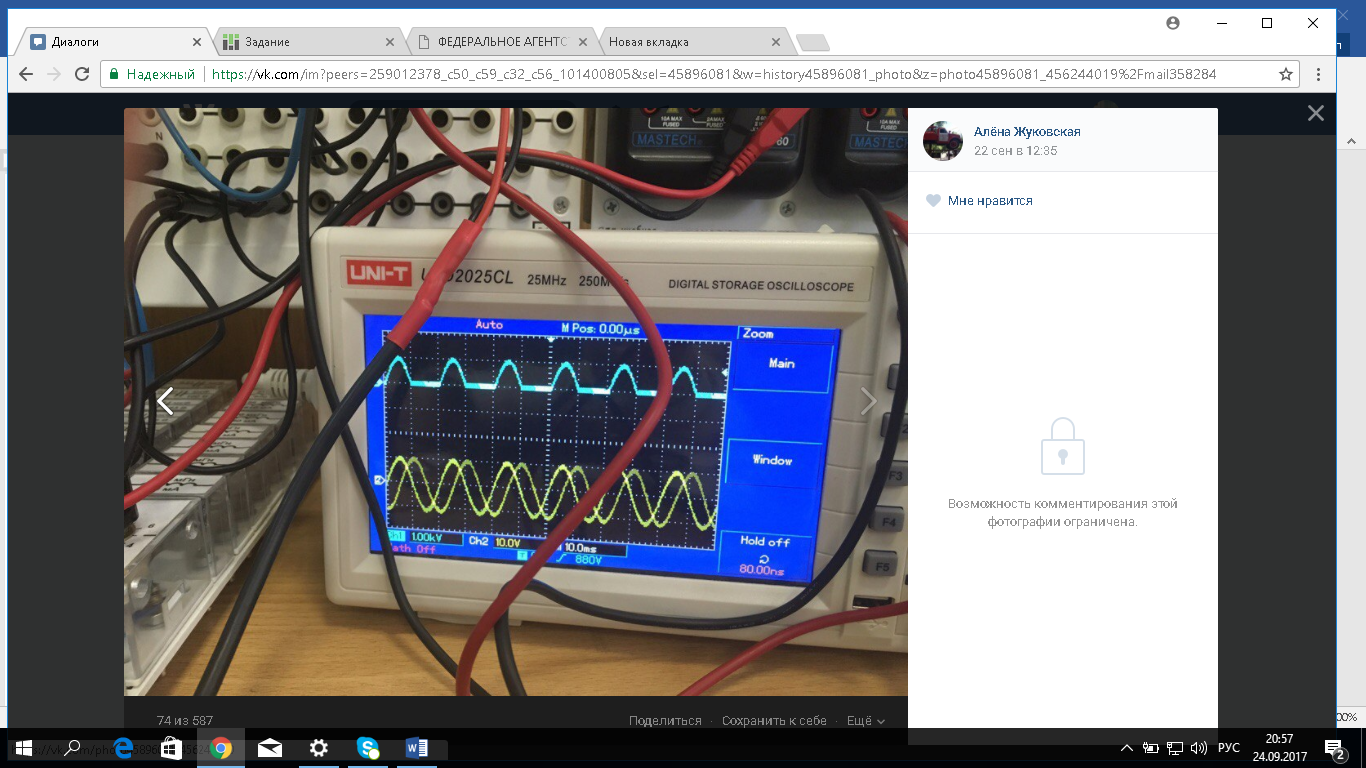

Рисунок 4.3 — Осциллограмма при подключении конденсатора 1мкФ,
При подключениисглаживающего конденсатора С с емкостью 10 мкф:

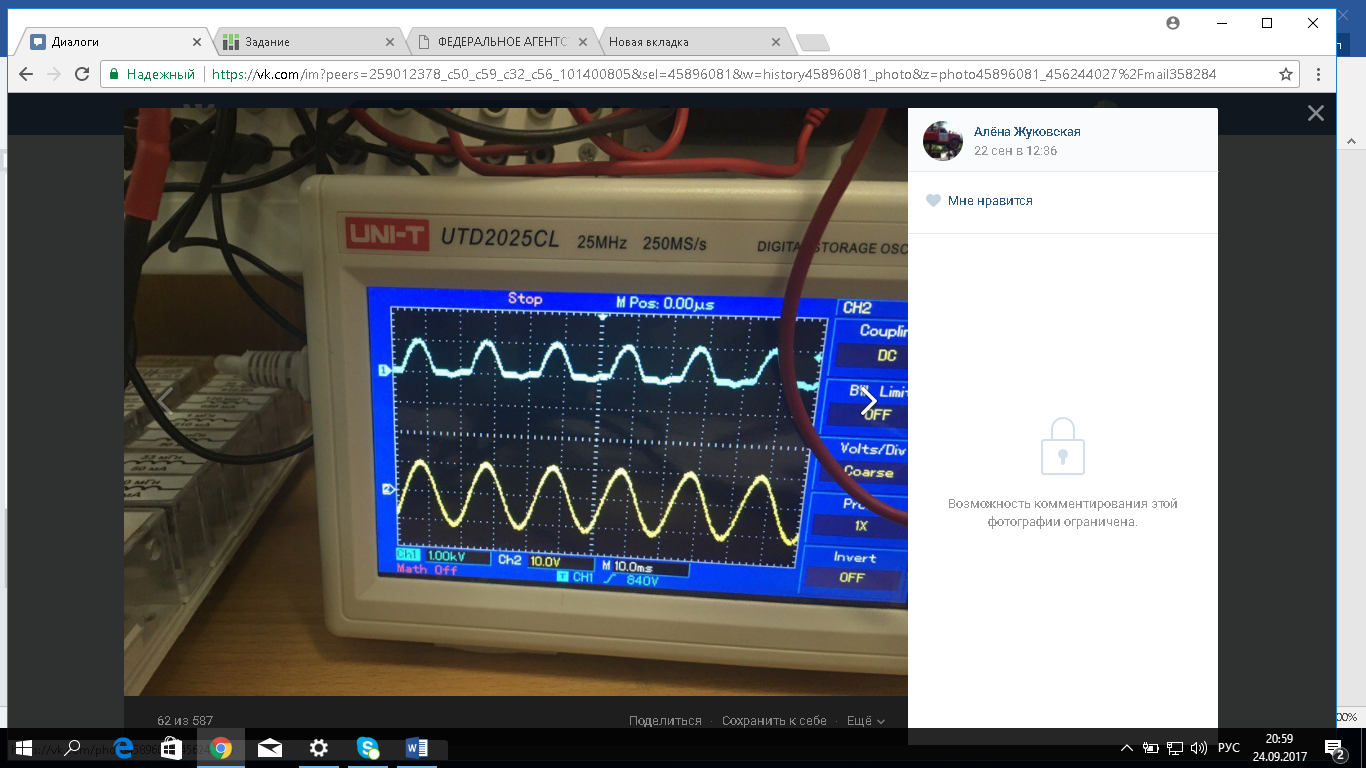

Рисунок 4.4 — Осциллограмма при подключении конденсатора 10мкФ,
Рисунок 4.5 — Осциллограмма при подключении конденсатора 10мкФ,
При подключениисглаживающего конденсатора С с емкостью 100 мкф:
Рисунок 4.6 — Осциллограмма при подключении конденсатора 100мкФ,
Рисунок 4.7 — Осциллограмма при подключении конденсатора 100мкФ,
Опыт №3. Регистрация характеристик и определение параметров параметрического стабилизатора.
Результаты зависимости выходного напряжения от входного на холостом ходу внесли в таблицу 3. Результаты зависимости выходного напряжения стабилизатора от тока нагрузки были внесены в таблицу 4.
Таблица 3
Характеристики и параметры параметрического стабилизатора
Uвх, В |
2 |
4 |
6 |
8 |
10 |
12 |
Uвых, В |
0,02 |
0,05 |
0,07 |
0,09 |
0,11 |
0,14 |
Таблица 4
Характеристики и параметры параметрического стабилизатора
Rн, Ом |
∞ |
150 |
100 |
47+22 |
47+10 |
47 |
33+10 |
33 |
Iн, мА |
0 (х.х.) |
40,6 |
57,9 |
85,6 |
102,7 |
123,0 |
137,4 |
175,5 |
Uвых, В |
6,2 |
6,2 |
6,2 |
6,15 |
6,12 |
6,11 |
6,09 |
6,02 |
